FPWH/FPKH 鐵殼 有功/無功電能變送器 電廠 高途 GOTO ，該變送器適用于頻率為 50Hz、60Hz及特殊頻率的單相、三相(平衡負載和不平衡負 載)線路，電能以光耦集電極開路或繼電器接點二種形式脈沖輸出，以適應不同的 RTU 和電能記錄裝置。數字量輸出與輸入被測量的有功(或無功)電能相對應，輸出引線是四 根線，雙向數字輸出正、負兩個方向的電能量。

FPWH/FPKH 鐵殼 有功/無功電能變送器 電廠 高途 GOTO --產品圖片

 --技術標準

引用標準及規則：GB/T 13850-1998

精度等級：0.2

工作溫度：0-45℃

相對濕度：≤95%

響應時間：＜400ms

輸出波紋峰值：＜0.4%

工作頻率：50HZ±10%

輸出負載：恒定電流輸出 額定10V壓降 zui大15V壓降

          恒定電壓輸出  額定2mA  zui大5mA輸出

輸入負載：電流回路＜0.2VA

         電壓回路＜0.1VA

輔助電源：額定電壓  80%-120%

輸入過載范圍：電流3倍連續，10倍30秒，50倍1秒

             電壓zui大2倍連續

絕緣強度：符合GB/T 13850-1998

沖擊試驗：ANSI  C37.90a／1973  DIN IEC 255-4  (5KV 1.2／50us 脈沖電壓)

電涌試驗：IEC 255-4(2.5KV-0.25ms／1MHz)

校正幅度：滿度zui小±3%，零點zui小±1%

磁場影響：100 安匝 25 厘米中心變化＜0.025%

貯藏條件：溫度 –40 - 70℃  相對濕度 20 – 99% 無凝露

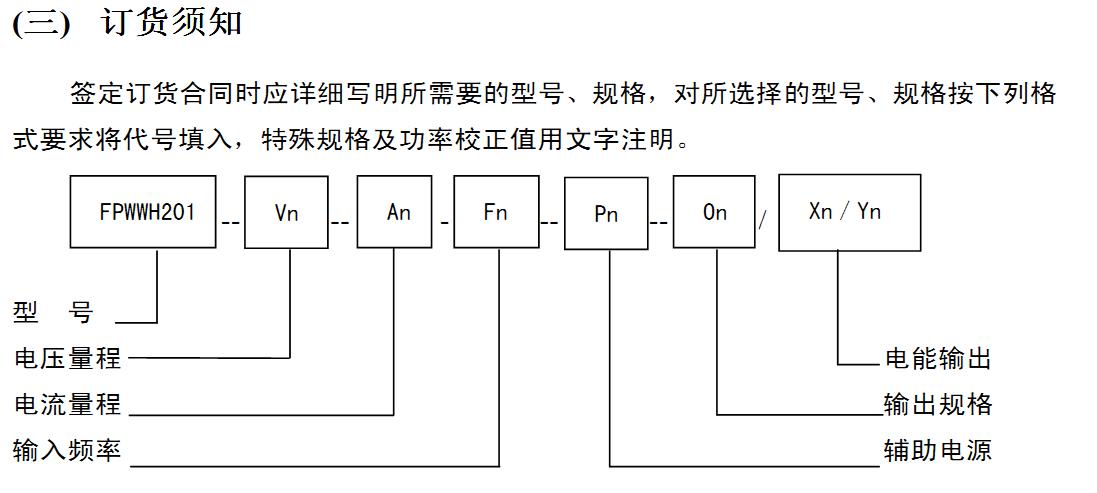

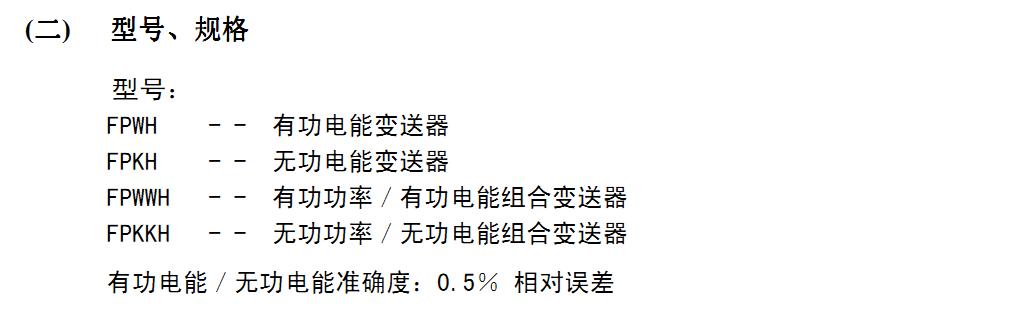

 ---型號選型
