一、概述
TRPCT系列復合開關是一種快速響應的交流開關，采用微電腦控制?？煽毓柙诹汶妷簳r(shí)接通，零電流時分?jǐn)?；響?yīng)速度與純可控硅元件相同。導通時，可控硅先導通，20 ms內磁保持繼電器動作，觸點承載負荷電流。分?jǐn)鄷r(shí)，磁保持繼電器先分?jǐn)?，后可控硅分?jǐn)唷Ｕ麄€(gè)工作過程無電損耗，不發熱，無分?jǐn)嚯娀。_關使用壽命長。復合開關接通和分?jǐn)噙^程對電網無沖擊，特別適用于動態切換補償電容和需分相補償?shù)墓r。
二、產品圖片

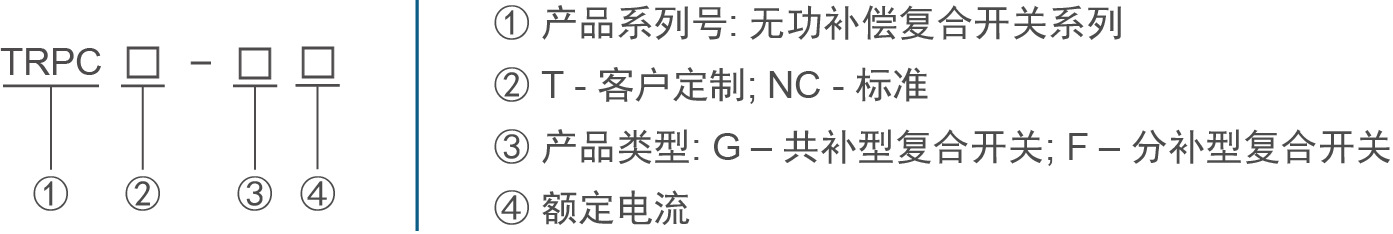

三、命名規則
四、產品型號
規格 | TRPC-F40 | TRPC-F70 | TRPC-G40 | TRPC-G70 |
額定電壓 | 220V | 220V | 380V | 380V |
額定電流 | 40A | 70A | 40A | 70A |
過電保護 | 260V | 260V | 260V | 260V |
欠壓保護 | 180V | 180V | 180V | 180V |
控制方式 | 三相分動 電容器Y接 | 三相聯動 電容器△接 | ||
控制電壓 | 直流12V±20% | |||
控制電流 | <10mA | |||
五、使用條件
◇海拔高度不超過2500米。
◇環境溫度－25℃~＋70℃。
◇空氣濕度在40℃時不超過90%RH
◇周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆介質存在。
◇電壓波動范圍不大于額定電壓±20%。
六、性能特點
◇有過電壓、欠電壓保護。過電壓或欠電壓時O.V燈亮,封鎖輸出。
◇有電源缺相、負載缺相保護。電壓缺相或負載缺相時O.L燈亮,封鎖輸出。
◇采用零電壓接通技術，在開關兩端電壓為零瞬間接通。
◇采用零電流分?jǐn)嗉夹g(shù)，電流過零時分?jǐn)唷?/span>
七、外觀尺寸

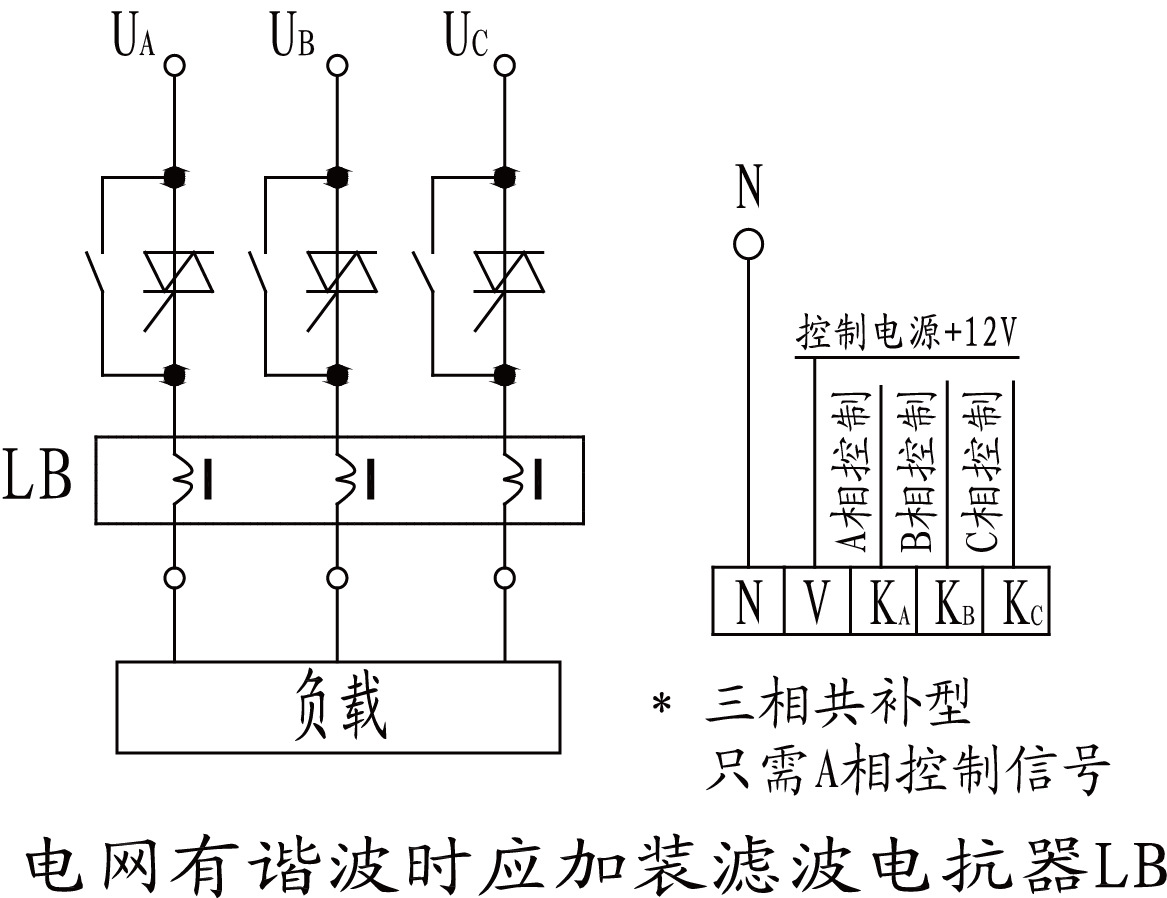

八、接線圖
九、典型應用接線圖
注：以上圖片僅供參考，實際參數以出廠配套的產品說明書為準。
