【電磁流量計特點】
●無可動部件，無阻流部件，無壓力損失。
●真正的體積流量計，測量結果與流體壓力，溫度、密度、粘度等物理參數無關。
●使用簡便免維護，全中文操作菜單。
●所需直管道短，只需前5D 后 2D，安裝所需空間小。
●在現場可根據用戶實際需要在線修改量程。
●高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
●采用SMD器件和表面貼裝SMT電路可靠性高。
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
●全數字量的處理，抗*力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
●內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
●具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
●具有自檢功能
【電磁流量計應用領域】
辰坤儀表CKE系列電磁流量計以其其*的優點，廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
【電磁流量計技術參數】
| 產品名稱 | 電磁流量計 |
| 適用介質 | 水、污水、礦漿、紙漿、煤水漿、泥漿、酸、堿、鹽溶液等導電介質 |
| 管徑(DN) | DN10～DN600mm至更大 |
| 公稱壓力 | 0.6～4MPa (指連接法蘭公稱壓力，非介質的工作壓力) |
| 工況溫度 | -20～+200℃(需更高溫度請與工廠聯系) |
| 測量精度 | ±0.2～±1.5%FS |
| 量程范圍 | 1：20～1:150 |
| 殼體襯里 | 橡膠；聚四氟乙烯；聚氨酯橡膠； |
| 供電方式 | 外供24VDC；220VAC；內置鋰電池(需定制)； |
| 輸出信號 | 4～20mA二線制；脈沖0～1000HZ；RS485 |
| 防護等級 | IP65/IP67 |
| 防爆標志 | mdllBT4 |
| 表頭顯示 | 正反向累積流量；瞬時流量；滿量程百分比；故障自檢 |
| 連接方式 | 管道法蘭式，法蘭標準應符合GB9119-88。 |
| 特殊連接 | 螺紋式；插入式；(需特殊連接定貨時請說明) |
【電磁流量計襯里材料】
| 襯里材料 | 主要功能 | 適用范圍 |
硬橡膠 | 1. 可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀。 2. 忌強氧化劑。 | 1. 低于65℃ 2. 一般的酸、堿、鹽溶液 |
軟橡膠 | 1. 有較好的彈性，耐磨性能較好。 2. 耐一般的低濃度酸、堿，鹽介質的腐蝕，不耐氧化性介質的腐蝕 | 1. 低于65℃ 2. 測一般水、污水、泥漿、礦漿 |
聚四氟乙烯 (PTFE) 改性聚四氟乙烯 (PFA) | 1. 塑料中化學性能較穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水。也能耐濃堿和各種有機溶劑。 2. 耐磨性和粘接性差。 | 1. -40℃～+130℃(PTFE) -40℃～+130℃(PFA) 2. 酸、堿等強腐蝕介質 3. 衛生類介質 |
【電磁流量計安裝注意事項】
(1) 直管段長度要求
為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量?jī)x表相比要求較低。90o彎頭、T形管、同心異徑管、全開閘閥后通常認為只要離電極中心線(不是傳感器進口端連接面)5倍直徑(5D)長度的直管段，不同開度的閥則需10D；下游直管段為(2～3)D。
(2) 負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系；正壓管系應防止產生負壓，例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥.

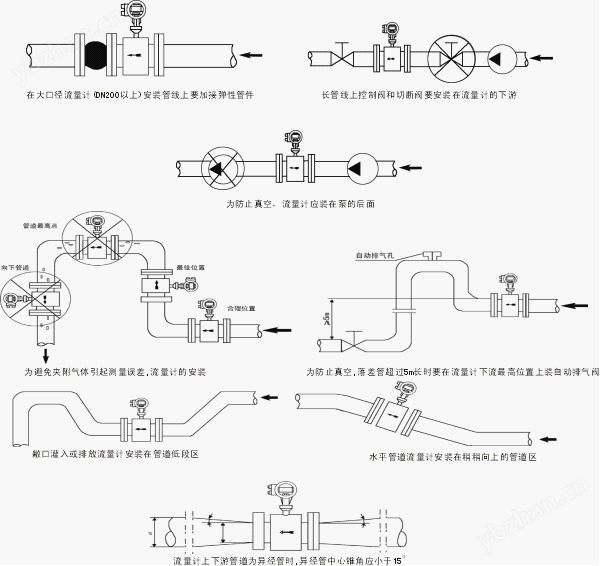

【電磁流量計安裝位置】
【電磁流量計選型說明】
STE-□□□-□□ □□□□-□
│ ││ ││││ │
│ ││ ││││ └─ 8、流量上限
│ ││ │││└─── 7、接地形式
│ ││ ││└──── 6、襯里材質
│ ││ ││
│ ││ │└──────5、通訊方式
│ ││ │
│ ││ └───────4、輸出形式
│ ││
│ │└──────── 3、電極材料
│ └───────── 2、組合方式
│
└──────────── 1、公稱通徑
1、公稱通徑：010：DN10, 100:DN100 ...
2、組合方式：S:一體型；L:分體型；C:插入式；
3、電極材料：S:316L不銹鋼；T：鈦；D：鉭；P：鉑；H：哈C；
4、輸出形式：I:4-20mA；P：脈沖；N：無輸出；
5、通訊方式：M:modbus；H:HART；N：無通訊
6、襯里材質：X：橡膠；F：聚四氟乙烯；J：聚氨酯；T：陶瓷
7、接地形式：D：接地電極；H：接地環
【選型示例】CKE-050SSINXD-30含義為：辰坤儀表CKE系列電磁流量計，公稱通徑50mm，一體式，4~20mA電流輸出，無通訊，殼體襯里橡膠，三電極接地，上限流量30m3/h。
西安辰坤儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部*人才，以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
