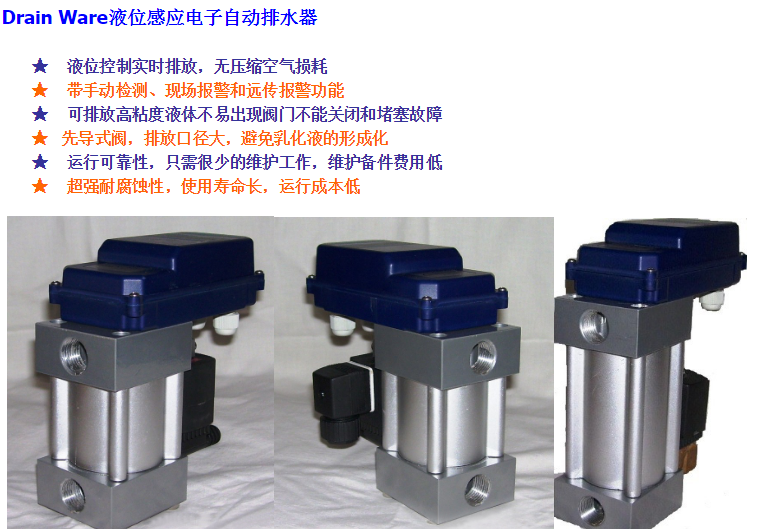

電子液位零氣耗排水閥DW0912DW1022DW091

DW1023

壓力：1.0MPA

重量：2.5

入口：2*G1/2

出口：G1/2

適用大空壓機容量：45立方/分鐘尺寸：165*190*90

空壓系統冷凝液排放的節能問題

        壓縮空氣是現代化工業*的能源之一，壓縮空氣的質量直接關系到生產的穩定和設備的可靠性，而冷凝液又是壓縮空氣必然的產物和影響其質量的關鍵物質。

一、冷凝液的排放方式

現階段我國國內對于冷凝液的排放主要有以下手段，筆者對各式排水器進行簡單說明：

1、 球閥手動排放

此種方式為原始、可靠性差的手段，且在國內存在較廣。

2、 機械浮球式排水器排放

此方式為容器內部液位浮抬浮球，設定高度，浮球機械開啟液體排放的裝置，無須外接電源，低投資成本，根據冷凝液產生量進行排放，氣體損失較小，但雜質聚集容易影響可靠性需要經常維護，無法顯示故障情況，此種方式應用較廣；

3、   機械滴滲式排水器

無須外接電源，低投資成本，但雜質聚集容易影響可靠性需要經常維護，無法顯示故障情況

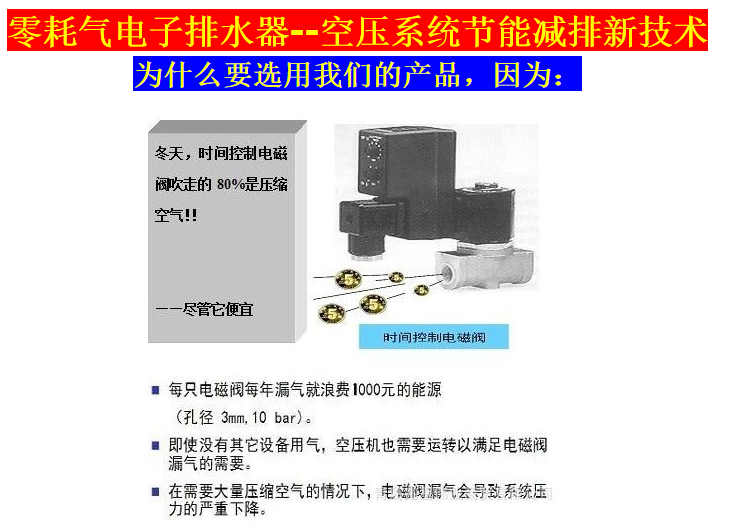

4、   時間繼電器式電子排水器排放

此方式為手動設定時間繼電器開啟時間及電磁閥開啟時間來控制冷凝液排放，投資成本適中，安裝簡單；但在冷凝液較少情況下，排放電磁閥依然按照設定時間開啟，造成壓縮空氣泄露異常多，或在冷凝液產量較多情況下又排放不及時造成冷凝液流入后續管路造成污染，另外此方式易促進乳化液的形成，*顯示，需要外接電源等

5、   電容式液位控制電子排水器排放

此種方式為較新型排放方式，初由德國BEKO公司推出，近期國內也以推出同類產品,是由電容式液位傳感器控制，根據冷凝液的實際產生量排放，杜絕了壓縮空氣的泄漏浪費，無壓縮空氣損失，可以顯示故障，對積聚的雜質不敏感，維護工作較少，高可靠性；但此裝置投資成本相對較多，需要外接電源

二、能耗成本比較

為說明壓縮空氣節能的重要性，現對時間繼電器式電子排水器使用過程中損耗成本進行分析計算：

參考數據：

1、壓縮空氣成本：0.12元/m 3 左右（根據電費和設備及維護費用等計算）

2、壓縮空氣流量，如7bar口徑12mm泄漏量為10.7m3/min，6mm泄漏量為2.78m3/min

例：空壓機一臺，冷干機一臺，儲氣罐一個，過濾器三級

排水口徑：空壓機、冷干機和儲氣罐位置為 12mm ，過濾器為6mm

壓力： 7bar ，每年工作350天

采用時間繼電器式電子排水器排放：

每2分鐘開一次，平均約2秒泄露壓縮空氣，每天的泄露時間：

  2秒× 60分鐘/2 × 24小時/60分/60秒 = 0.4小時/天

   那么造成的壓縮空氣損失為：

2×（10.7m3/min+2.78m3/min）×60min/h×0.4 h/d×350d/y=2264644m3/y

浪費的錢為： 226464m3/y × 0.12 元/m3  =27175.68 元 /年

二、冷凝液排放手段的發展趨勢

    在國內應用較廣的方式為機械浮球式排水器和時間繼電器式排水器，其之所以廣泛應用原因在于價格便宜，同時與用戶對于能耗關注低有關。可以預計機械浮球式排水器和機械滴滲式排水器在小流量、低雜質含量范圍內因其低廉的價格依然大量應用；其隨著節能減排技術的推廣、節能意識的提高以及電能價格的上漲，新型的電容式液位控制節能型電子排水器必將取代手動排放和時間繼電器式電子排水器。
