溶劑油液位計具有顯示直觀醒目、不需電源，安裝方便可靠，維護量小，維修費用低的優點，是玻璃管，玻璃板液位計的升基換代產品。可廣泛應用于石油，化工，電站，制藥，冶金，船舶工業，水/污水處理等行業的罐，槽，箱等容器的液位檢測。
    磁翻板液位計屬多功能融合為一體儀表。它將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下基限值控制、限位報警和事故聯鎖。液位遠傳裝置可將液位變化線性地轉換成直流4－20mADC的電流信號，實現遠距離的液位指示、檢測、控制和記錄。液位計具有隔爆、本質安全防護性能。整機由耐腐材料制成。所以具有耐腐蝕，防爆功能。
特點：
結構簡單 安裝方便 檢測功能齊全 測量范圍大 指示新穎 讀數直觀 耐腐蝕防爆
溶劑油液位計結構原理：
    液位計由基本型，現場指示，液位報警器和液位遠傳裝置三部分組成?；拘褪前创判愿∽釉谝后w中產生浮力的阿基米德定理和磁鋼同性相斥，異性相吸的性質研制而成。根據上述原理，將液位的變化線性量經磁傳遞給現場指示器，液位為紅色，氣相為白色的。液位報警器經磁性浮子材料通過無觸點報警開關，使轉換器繼電器觸點按液位的給定值動作，從而達到液位控制的目的。報警開關裝在液位所需控制位置，轉換器安裝在控制室內。液位遠傳裝置由磁性材料將液位的變化線性地轉換直流4-20MA的電流信號，傳給二次儀表實現液位的遠傳、測量、控制和記錄。

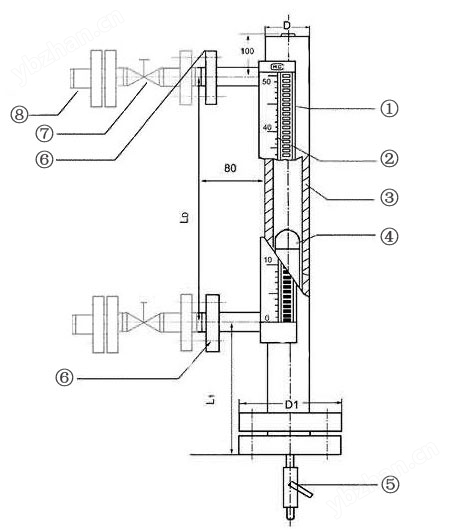

磁翻板液位計外形尺寸圖：

A.基 本 型：
測量范圍：300～15000mm                            測量精度：±5.0mm，±10mm
工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可達450℃
工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁)         防腐型≤0．6MPa
介質粘度 ：≤1st(10-4m2/s)                         介質密度：≥450kg/m3
介質密度差：≥ 150kg/m3                           排污接口：ZG1/2“（內）
環境振動：頻率≤25Hz，振幅≤0．5mm                跟隨速度：≤0.08m/s
接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）
不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
連接過程 ：側 裝 式 HG20592-97 DN25   PN4.0（或用戶）
           頂 裝 式 HG20592-97 DN100 PN1.6（或用戶）
           夾套法蘭 HG20592-97 DN15   PN1.6（或用戶）
B. 遠傳裝置：
輸出信號：4～20mA                               負載阻抗：350Ω（24VDC時）
供電電源：18～30VDC（額定24VDC）               環境溫度：-40～80℃
相對濕度：≤90%RH                               功    耗：0.5W
本 安 型：ibIICT4                               隔 爆 型：dIIBT4
C. 控制報警開關
輸出型式：常開常閉開關信號                      報警精度：+10mm
環境溫度：-40～80℃                             工作壽命：≥105次
出線接口：M20?1.5或內螺紋3/4″

溶劑油液位計基本參數

1、測量范圍：500~8000mm

2、精確度：±5mm ±10mm（高溫型）

3、環境振動：頻率≤25HZ，振幅≤0.5mm

4、介質密度：0.45~2g/cm

5、介質密度差：≥0.15g/cm（測量界位）

6、介質溫度：-80℃~+450℃

7、介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。

8、接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。

附表：1使用場合列表

附表：2防腐性材料：

溶劑油液位計安裝
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍500mm內不能有磁性，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料，測量范圍>4m時應在容器上加支撐點和液位計上的支撐點連接加固，連接方式有法蘭或連接件。主體安裝必須垂直，誤差<3度。
3、打開排污法蘭蓋，輕輕放入磁浮子，注意箭頭向上(重端向上)，切莫裝反。裝上密封墊及法蘭蓋，螺絲均勻擰緊。將液位計與容器接口法蘭之間加裝截止閥、密封墊將對接螺絲均勻擰緊。

溶劑油液位計選型表：

表一

表二

表三

表四

表五

表六

表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型

表七

表八
