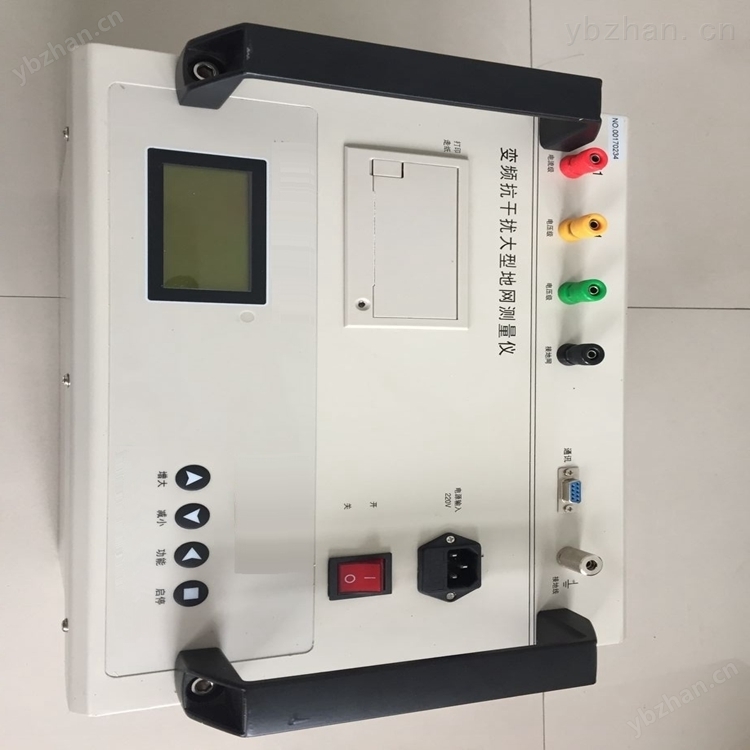

變頻大地網接地阻抗測試儀
功能介紹
● 測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量
● 抗*力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠
● 精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網
● 可測量電流樁，電壓樁，接地電阻，外配選頻表可測跨步電壓，接觸電壓，電位梯度
● 操作簡單。全中文菜單式操作，直接顯示出測量結果
● 布線勞動量小，無需大電流線
適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較?。?A），不會引起測試時接地裝置的電位過高，同時它還具有*的抗*力，故可以在不停電的情況下進行測量
變頻大地網接地阻抗測試儀
1、測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻之差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。
2、抗地電壓*力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。20V工頻干擾僅帶來0.002Ω誤差。
3、精度高?？捎脕頊y量接地阻抗很小的大型地網。
4、功能強大?？蓽y量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。
5、可測量現場干擾，方便用戶估計測量誤差。
6、具備斷線報警功能，避免了錯誤測量。
7、操作簡單。全中文菜單式操作，直接顯示出測量結果。
8、可保存50組測量數據，且自帶微型打印機可現場打印測量結果。
8、布線勞動量小，無需大電流線。
主要特點:
由于采用高達50A的電流和有效的噪聲抑制措施，測量精度高。
對地電流的抗干擾性能。
獨立測量跨步電壓，不需要電壓極
重量輕。
由于輸出電壓低于55 V，安全性高。
用PC 軟件程序包直接下載測試結果，對試驗結果進行分析歸檔。
應用：用于發電廠、變電站和其他電力系統保護接地的試驗和檢查。
采用的標準:
功能：RAT 2008;HD 673 N4;ANSI/IEEE Std 81;EN 61557-5
電磁兼容性 (EMC): EN 61326
安全性(LVD):EN 61010-1;EN 61010-031
