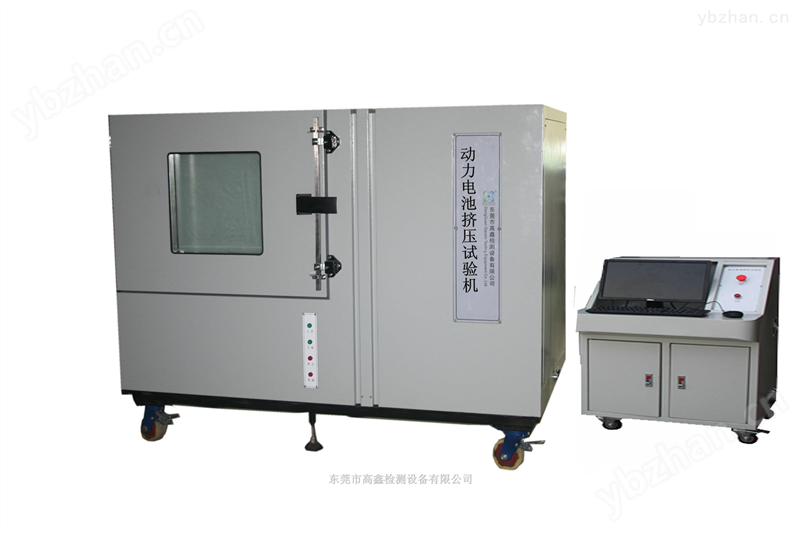

動力電池擠壓試驗機
的詳細介紹電腦型動力電池擠壓試驗機
產品名稱：動力電池擠壓試驗機
產品型號：GX-5067-A
產品工作原理說明：
本機用于模擬各類動力電池在使用過程中遭受擠壓的情形，檢測與評估電池產品安全性能。
試驗方法說明：
將電池置于上下擠壓板間，上壓板從垂直于電池極板方向或單體排列方向施壓，直至電池殼體破裂或內
部電壓為零，或者按照測試擠壓到一定變量后進行持壓后進一步擠壓，測試方法*達到現有動力電池
測試標準要求。
依據標準：UL 1642:2008、 UL 2054:2008）、UL 1642[13] 、GB8897.4—2002 6.3.2.9、 IEC60086-4:2000、QC/T 743-2006, QC/T 744-2006、GB/Z 18333.1-2001 等測試方法之需求。
規格參數：
力量傳動方式 ：液壓驅動
1、擠壓方向: 垂直于蓄電池極板方向或單體排列方向施壓
2、擠壓頭面積：不小于20CM2
3、擠壓程度：直到蓄電池殼體破裂或內部短路（蓄電池電壓變?yōu)?/span>0V)；
對于電池組，先擠壓至蓄電池模塊原始尺寸的85%，保持5min 后再擠壓至蓄電池模塊原始尺寸的50%
4、擠壓板要求：一側是平板，一側是異形板。異形板的半圓柱形擠壓頭的典型直徑為75mm，擠壓頭間的典型間距為30mm， 擠壓板外廓尺寸300mm x 150mm。（擠壓板圖形如圖1所示）
5、*大壓力范圍：30噸(3 00KN)
6、力量顯示： 高精度壓力傳感并通過電腦顯示
7、單位轉換： kgf ,lbf ,N, KN, Kpa, Mpa
8、位移分解度： 0.005 mm
9、數據采樣頻率： 200 次/秒
10、訊號傳輸方式 ： RS 232 串口 或USB 串口
11、顯示壓力精度： ±10.0kg， 傳感器分辨率：1/10，000
12、可測試*大電池： 500×500×500mm（長×寬×高）
13、機臺擠壓行程： 600mm (擠壓板從上向下進行擠壓）
14、單體電池擠壓板尺寸：直徑20CM ,圓形板， 易裝卸更換
15、電池組擠壓板尺寸： 300mm x 150mm，異形板，易裝卸更換
16、儀器結構：箱式結構，內箱SUS#304不銹鋼板，
外箱：冷軋鋼板烤漆，箱門有防爆玻璃觀察窗（窗口大小300*300MM)，便于觀察內部測試情形
1）延時功能：可任意設定測試時間
2）數據采集儀接線孔：在箱體左側開一直徑40mm的測試孔，附不銹鋼孔蓋1只
3）力量導向立柱： 采用雙絲桿結構，精密絲桿，位移精度高
4）使用電源： AC380V， 50~60HZ， 15A
1.內箱材質: 鏡面不銹鋼板(SUS #304 1.0mm厚)；外箱材質: 冷軋鋼板烤漆處理(3.0mm厚) ；
2.箱體背后開有防爆門，安裝防爆門鎖，由防爆電器控制，當箱內氣壓強度過大時，能達到有效泄壓泄爆的功能，箱門后二米內為空地，不得堆放雜物；
3.箱門: 單片門，單窗口，左開。箱門裝有安全感應開前，箱門打開時，不能啟動控制開關，無法進行后
續操作，當箱體門關閉后，方可啟動控制程序；
4.觀測視窗：雙層鋼化玻璃，便于觀察試品使用。尺寸：300x300MM；
5.照明設計：高亮度照明燈，便于觀察試品；同時使用鋼化玻璃保護照明燈具，有效阻隔測試時產生的火焰與雜物產生的破壞，照明燈易拆卸及更換；
6.測試孔： 機體左側開直徑40mm的測試孔，可供外接電源線及測試線使用，附不銹鋼孔蓋1只；
7.力量導向立柱： 采用雙絲桿結構，精密絲桿，位移精度高，易于控制擠壓行程；
8.機臺滑輪：4個萬向滑輪方便移動（調整擺放位置）與強力螺栓（固定位置）配套使用；
9.通訊接口：RS-232C端子一個（9PIN）?？蛇B接電腦，打印曲線等；
10.本機裝有“急?！奔啊皬?fù)位”按鈕，旨在結束錯誤動作及危險情況下的應急處理，有效阻止錯誤行為的發生，；
11.內裝攝像頭，方便記錄測試過程；
12.放置電池測試臺有獨立“上升”、“下降”等開關，方便電池樣品的定位；
13.設備頂部及后側接有排氣口及排風導筒，方便外接排氣設施。
動力電池擠壓試驗機安全保護系統
15）過壓保護：傳感器已內設壓力范圍，有效阻止擠壓力過大而破環傳感器及驅動電機；
16） 欠相及逆相保護開關；
17）線路保險絲過流保護；
控制方式介紹：
1、根據單體動力電池測試要求，可擠壓到直到蓄電池殼體破裂，則停止擠壓測試，即通過力量傳感器感應到壓力變化，實現斷點停機功能；也可以設定某一壓力值，當擠壓測試達到壓力值時，則停止測試，并可任意設定壓力持續時間，也就是持機測試；
2、根據動力電池組測試要求，擠壓需要壓縮到原電池尺寸的一定比例（即形變比例）后進行擠壓測試；通過內置編碼器并配合相關測試軟件編程設置多步驟，多階段的擠壓測試，達到此功能。
動力電池擠壓試驗機軟件功能介紹：
1.操作界面簡潔，清晰，操作者易學易懂；
2.操作設定皆以windows之對話框處理，可自行規劃表格模式，測試資料可在主畫面中直接呼叫；
3、全程記錄測試數據，提供保存、比對和追蹤之*規劃；
4、多種曲線：測試時間-形變量，力量-形變量，壓力-時間，時間-速度等多種曲線圖，滿足各種需要；
5、根據不同的物理量(壓力，形變位移，形變比例，持壓時間）等條件，實現擠壓測試；
6、具有自動放大倍率之功能，以達到*適當大小之圖；
7、可同時作多筆曲線之比較并可選用平移，重疊，數據方式進行；
8、
1. 可實現8通道采集功能，可隨時采集電池任意點的溫度變化情況，采集頻率5次/秒；
2. 溫度采集可通過5" 液晶顯示屏顯示，也可通過連接電腦顯示實時曲線圖，同時也可以通過U 盤進行存儲數據，方便測試后數據分析；
3.電壓電流采集系統 ，可采集試驗過程中的電池電壓電流變化情況，電流電壓采集頻率5次/秒；
4.數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面
動力電池擠壓試驗機主要配件清單及標準配置：
1、動力系統： 三正液壓系統一套
2、壓力傳感器： 美國進口AMCELLS（傳力） 高精度傳感器一只
3、電子元器件：正泰或香港愛克斯 若干
4、主機框架及傳動部分 一套
5、計算機一套（含主機，顯示器，彩色打印機）
6、擠壓測試軟件一套
7、普通電池擠壓板 1塊
8、動力電池專用異形擠壓板 1套
9、金典攝像頭 1個 （可實時觀察測試箱內測試情形）
10、溫度，電流，電壓采集系統 1套
