上海泰規儀器TG-618H靜電放電發生器廠家設備用途：
人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。TG-618H是一款較*的智能型靜電放電發生器，輸出電壓20 kv,也是中國自主研發生產，集放電qiang頭和觸摸屏控制于一體的靜電放電模擬器，依照 EN/IEC 61000-4-2 / GB/T17626.2等要求精確地模擬靜電放電干擾，根據人體工程學設計。LCD觸摸屏簡單易操作，確保了在各種測試場合使用的可靠性。
上海泰規儀器TG-618H靜電放電發生器廠家設計依照標準：
靜電放電發生器適用于GB/T17626.2、EN/IEC61000-4-2、ISO10605、GB/T19951、ITU-TK.20、IEC61000-6-1、IEC61326、ISO14304、IEC61340-3-1、GR 1089、EN61326。
上海泰規儀器TG-618H靜電放電發生器廠家優勢介紹：
1：7.0寸觸摸屏、中英顯示，操作方便；
2：采用進口程控高壓電源，性能穩定；
3：體積小，攜帶方便:
4：內置國標模式、用戶自定義模式，編程模式，增壓模式，操作便捷；
5：zui高測試電壓達到20KV；
6：根據測試標準不同可以方便更換放電模塊；
7：放電qiang頭可自由更換；
上海泰規儀器TG-618H靜電放電發生器廠家參數介紹：
序號 | 參數介紹 | TG-618H | |
1 | 輸出電壓 | 0.2～±20kV | |
2 | 輸出電壓極性 | 正 / 負 | |
3 | 放電電容 | 150PF /100PF/200PF | |
4 | 放電電阻 | 330Ω/1500Ω/0Ω | |
5 | 放電電流上升時間 | 0.6 ～ 1ns | |
6 | 靜電保持時間 | >5s | |
7 | 工作形式 | 放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電放電次數設定1 ～ 9999 或無限次 | |
8 | 放電形式 | 接觸放電 | |
空氣放電 | |||
9 | 放電次數 | 可預設置 1-9999 次或無限次 | |
10 | 觸發方式 | 自動 | |
手動 | |||
電壓自動漸升掃描 | |||
11 | 保險絲 | 3A（標配） | |
12 | max功耗 | 250W | |
13 | 儀器工作狀態指示 | 前面板LED指示、LCD顯示 | |
14 | 儀器接地連接方式 | 使用扁平接地線 | |
15 | 設備工作電源 | AC220V ± 10%, | |
16 | 頻率 | 50 Hz | |
17 | 相數 | 單相3線制 | |
18 | 電壓分辨率 | 1V | |
19 | 輸出電壓波形畸變率 | ≤5% | |
20 | 環境溫度 | 15 ℃ -35 ℃ | |
21 | 主機尺寸 | 352×362×170 mm | |
22 | 重量（約） | 12KG | |
上海泰規儀器TG-618H靜電放電發生器廠家實驗環境：
序號 | 配置 |
1 | 試驗臺(1600×800×800mm) |
2 | 參考接地板(2700×1800×1.5mm) |
3 | 垂直耦合板(500×500×1.5mm) |
4 | 水平耦合板(1600×800×1.5mm) |
5 | 絕緣襯墊 |
6 | 帶電阻的電纜線（470kΩ*2） |

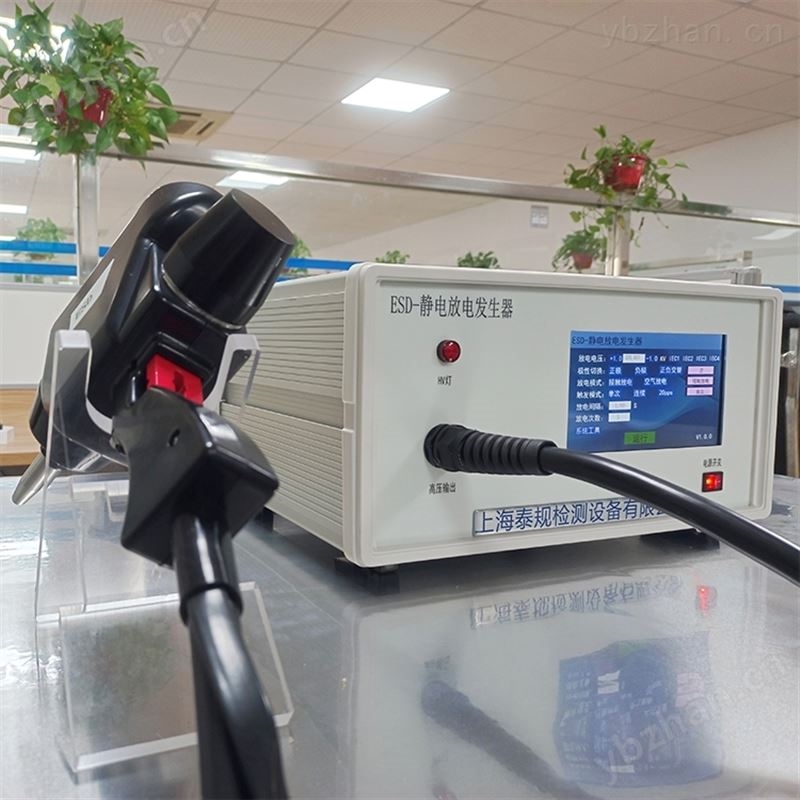

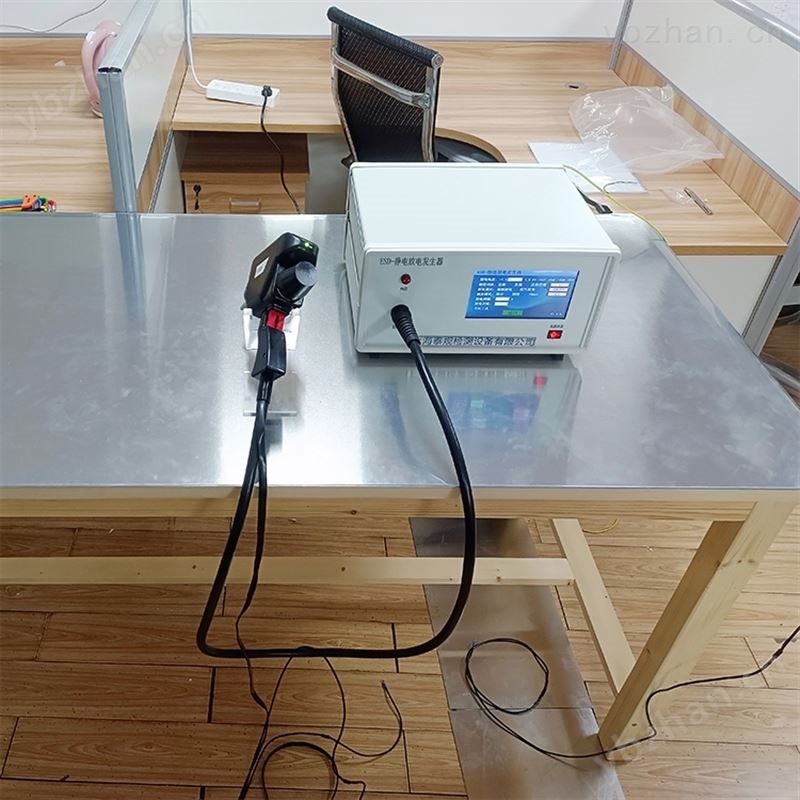

上海泰規儀器TG-618H靜電放電發生器廠家設備示意圖：
