DAS1600/111 無紙化數據記錄儀
簡介
■ 模塊化系統
全新DAS1600系列數據記錄儀的設計可以滿足絕大多數應用程序的需求。如果你的應用程序發生改變，DAS1600可以通過擴展機殼進行升。擴建機殼會增加3個插槽，儀器就可升級到最多72個模擬通道或者混合多種測試板。
■ 多種分析功能
全新DAS1600 提供了多種自動測試的數據,多種觸發,功率分析模式,為分析復雜信號提供了方便。
■ 易于操作的全景觸摸屏

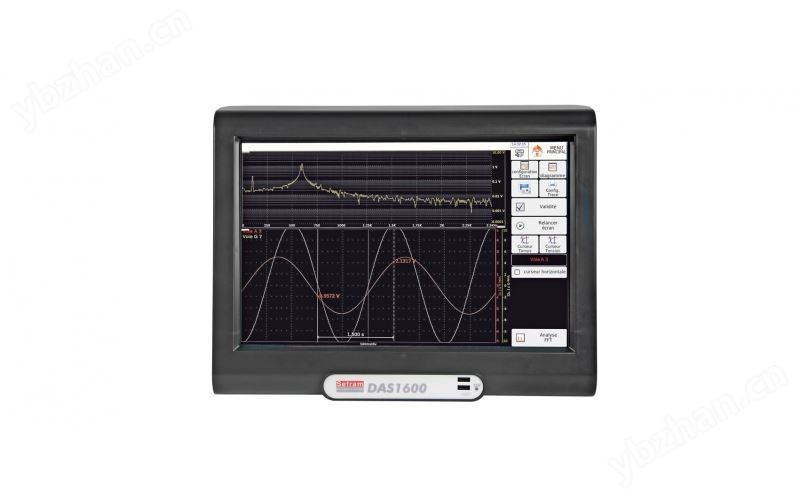

有了15.4英寸的觸摸屏，使用DAS1600的體驗就像玩游戲一樣：人機界面的設計非常直觀，所有菜單簡單清晰，而且使用說明可以在儀器上顯示。
■ 儀器聯網
有了6個USB接口, 通過LAN接口或WIFI通信，你可以遠程操作數據記錄儀或者下載所記錄的數據。使用虛擬網絡計算軟件（非標配），通過電腦或平板電腦瀏覽、控制DAS1600就像面對面使用它一樣。
應用
技術參數
共同特性（適用于所有此類機型）
顯示
15.4英寸TFT背光觸屏
分辨率1280*800
函數與XY坐標顯示
功能：縮放、光標、光標間縮放
數學及比例函數（Y=aX+B）
20個自動測量數據
儲存
儲存設置
儲存
每段128M個字
內置硬盤
500Gb，高速傳輸（6M/s）
接口及輸入輸出
接口
六個USB（2個在前面板，4個在后面板）
邏輯通道
16個邏輯通道（電壓：24V，輸入電阻4.7kΩ）
傳感器饋電
12V/0.2A(非流動)
報警輸出
3個輸出，一個繼電器（24V/100mA），兩個2xTTL 5V
功率分析功能（此功能可與一個通用板和附件用于電流測量）
網絡
單相，雙相，三相
頻率
50-60Hz，400Hz，1000Hz
顯示
示波器模式，菲涅爾圖模式
諧波
計算50次諧波，并且?guī)в杏涗浌δ?/span>
測量
24個測試參數：電壓，電流（平均值，RMS，峰值），峰值因數，功率（有用功率，無用功率，視在功率），功率因數，諧波，THD，DF，頻率，能量……
常規與外界環境
電源
90VAC – 264VAC，47Hz – 63Hz
功率消耗
47VA
工作溫度
0℃ - 40℃
儲存溫度
-20℃ - 60℃
工作濕度
80%
尺寸(無擴展機殼)
298*394*218mm
尺寸(有擴展機殼)
298*394*295mm
重量（一塊板）
8kg（加擴展機殼10kg）
規格-通用輸入板
通道數
每個板6通道
電壓
直流電壓范圍
1mV – 1000V
偏移
±5 1000V除外
精度
±0.1% ±10V ±0.2% 偏移
TRMS AC+DC
200mV – 500V
帶寬（-3dB）
5Hz – 100kHz
波峰因數
2.2
頻率
靈敏度
300mV rms min.
工作周期
10%
頻率范圍
10Hz – 100kHz
基礎精度
0.2%滿量程
輸入電壓
±500V直流 或 440V交流（正弦）
溫度
傳感器
使用溫度
范圍
J
-20℃ - 1200℃
20℃ - 2000℃
K
-250℃ - 1370℃
20℃ - 2000℃
T
-200℃ - 400℃
20℃ - 500℃
S
-50℃ - 1760℃
50℃ - 2000℃
B
-200℃ - 1820℃
50℃ - 2000℃
E
-250℃ - 1000℃
20℃ - 1000℃
N
-250℃ - 1300℃
20℃ - 1000℃
W5
-0℃ - 2320℃
50℃ - 2000℃
精度
冷端補償：±1.25℃
取樣
分辨率
14bit
取樣速度
1M/s 每個頻道
儲存長度
每段32M字，最多128段落
觸發
正沿，負沿，邏輯輸入，延遲，Go No Go
預觸發
-99% - 99%
帶寬
模擬輸入帶寬
1V：100kHz
≤50mV：50kHz min.
可編程數字濾波
10Hz，100Hz，1kHz，10kHz
輸入阻抗（直流）
<1V：>25MΩ
≥1V：1MΩ
輸入電容
150pF typ.
輸入電壓
一個通道與機殼接地之間：±500V
一個通道的兩個端口間：±500V
隔離機殼接地與通道
500V直流時>100MΩ
規格 – 6隔離高壓通道板
通道數
6
直流電壓
100mV – 2000V
偏移
±5范圍（限制在2000V）
精度
±0.2% ±0.2%偏移
RMS AC+DC電壓
1000V AC
帶寬（-3dB）
26kHz（取決于范圍）
波峰因數
2.2（峰值200V）
輸入阻抗
<10V：11MΩ
≥10V：10MΩ
安全
CAT III – 1000V, CAT IV – 600V
頻率
靈敏度
100mVrms. Min
工作周期
10% min.
頻率范圍
10Hz – 100kHz
基本精度
±0.02%滿量程
取樣
分辨率
14bits
取樣速度
1M/s每個通道
帶寬
模擬輸入帶寬
≥100V：26kHz
10V – 100V：20kHz
<10V：3kHz
可編程模擬濾波
10kHz，1kHz，100Hz（斜率60dB/10格）
規格 – 多層印制板
通道數
每個板12通道
電壓
直流電壓范圍
1mV – 50V
偏移
±5
精度
±0.1% ±10μV ±0.1%偏移
TRMS AC+DC
200mV – 50V
帶寬（-3dB）
5Hz – 100Hz
峰值因數
2.2
溫度
傳感器
使用環境
范圍
PT100(2，3，4Fils)
-200℃ - 850℃
20℃ - 1000℃
J
-20℃ - 1200℃
20℃ - 2000℃
K
-250℃ - 1370℃
20℃ - 2000℃
T
-200℃ - 400℃
20℃ - 500℃
S
-50℃ - 1760℃
50℃ - 2000℃
B
-200℃ - 1820℃
50℃ - 2000℃
E
-250℃ - 1000℃
20℃ - 1000℃
N
-250℃ - 1300℃
20℃ - 1000℃
WS
0℃ - 2320℃
50℃ - 2000℃
Accuracy
冷端補償：±1.25℃
取樣
分辨率
16Bit
取樣速度
200μs（5K取樣/s）
儲存長度
32M字每段，最多128個段落
觸發
正沿，負沿，邏輯輸入，延遲，Go No Go
預觸發
-99% - 99%
帶寬
模擬輸入帶寬（-3dB）
-3dB時達1kHz
可編程數字濾波
0.1Hz – 50Hz
輸入阻抗（直流）
>5V：2MΩ
輸入電容
≤5V：10MΩ（150pF）
輸入電壓
一個通道與機殼接地之間：±50V
一個通道的兩個端口間：±50V
所有輸入都為微分的，無隔離
普通模式電壓（）
<5V：±5V >5V：±50V
規格 – 應變儀板
通道
6通道（全部絕緣）
測量
應變儀，電壓，熱電偶，和可選的外部分流器
輸入
微分，全隔離
輸入阻抗
<1V：2MΩ
≥1V：1MΩ
輸入電壓
200V直流（輸入端與地之間或地與機殼之間）
輸入電壓
±50V
隔離
>100MΩ，500V一下（通道與機殼之間）
輸入連接器
快速插拔，每個通道6個接頭
所有精度通過1Hz濾波
電壓測量
范圍
50V
范圍
1mV
偏移
±50V限制在±5范圍
精度
±0.1%滿量程，±10μV，±0.1%偏差
分辨率
16bit
失調漂移
100ppm/℃±1μV/℃
取樣速度
100kHz（或10μs）
噪音
<30μV在無過濾狀態下
應變器測量
這個部件是μSTR（微應變）- 2000μSTR = 1mV/V
橋接器
全橋（4線和6線）半橋
自動平衡范圍
±25000μSTR
橋供應電壓
2V和5V（對稱的±1V和正負2.5V）
計量器速率
2（在1.8-2.2可調）
范圍
50000μSTR
最小范圍
1000μSTR
偏差
±50000μSTR
精度
±0.1%滿量程，±5μSTR，±0.1%偏差
分辨率
16bit
取樣速度
100kHz（或10μs）
失調漂移
100ppm/℃±1μV/℃
帶寬
3dB
>18kHz
模擬
濾波
低通（60dB每10格）
1kHz，100Hz，10Hz
低通（數字）
1Hz，0.1Hz，0.01Hz，0.001Hz
溫度測量
J，K，T，S，N，E，W5熱電偶的冷端補償：±1.25℃
傳感器
可能達到的范圍
范圍
J
-210℃ - 1200℃
20℃ - 2000℃
K
-250℃ - 1370℃
20℃ - 2000℃
T
-200℃ - 400℃
20℃ - 500℃
S
-50℃ - 1760℃
50℃ - 2000℃
B
200℃ - 1820℃
50℃ - 2000℃
E
-250℃ - 1000℃
20℃ - 1000℃
N
-250℃ - 1300℃
20℃ - 1000℃
W5
0℃ - 2320℃
50℃ - 2000℃
測試板與選裝（加*為工廠選配）
984405500
16個獨立的邏輯通道模塊
910007000
邏輯通道連線
984402000
12通道多路復用板
984401000
6個獨立通道通用板
984402500
6個獨立通道應變儀/溫度板
984405000
額外機殼帶3個插槽*
916006000
6個獨立通道高壓板
916003000
IRIG板*
916001000
電池選配*
916004500
Wifi通訊選配
916007000
DAS1600/800機架裝配箱
916009500
標準MIL-STD選配
電流鉗
A1257
工具箱外加3個可以彎曲的鉗子 30A/300A/3000A AC 用于三相測試
A1287
可以彎曲的鉗子30A/300A/3000A AC
SP201
電流鉗200A AC，10mV/1A，D 15mm
SP221
電流鉗10A AC，100mV/1A，D 15mm
SP230
電流鉗1200A AC，10mV/1A，D 50mm
SP261
電流鉗1200A AC+DC，1mV/1A，D 50mm
SP270
電流鉗2000A AC，1mV/1A，D 70mm
分流器
910007100
分流0.01Ω 3A
910007200
分流0.1Ω 1A
989006000
分流1Ω 0.5A
912008000
分流10Ω 0.15A
989007000
分流50Ω 0.05A
207030301
分流0.01Ω 30A
207030500
分流0.001Ω 50A
運輸盒
914007500
用于8460（無額外機殼）
914008000
用于8460（無額外機殼）
FLEXPRO分析軟件
100081
Flexpro* View（基礎版）
100082
Flexpro* View（完整版）
DAS1600/111 無紙化數據記錄儀
