具備工業記錄儀的各項功能
- 可繼承或替代µR1000/µR1800
- 可靠性高
- VFD大屏、易于閱讀
- 導航顯示
- 內部照明和多種新圖表集
- 強大的計算功能
- 多種網絡功能
- 應用軟件
- 軟件免費更新
- 多種記錄和打印功能
- 增加新功能
(測量值校正，24 V DC/AC電源，便攜式)
可靠性高
伺服單元

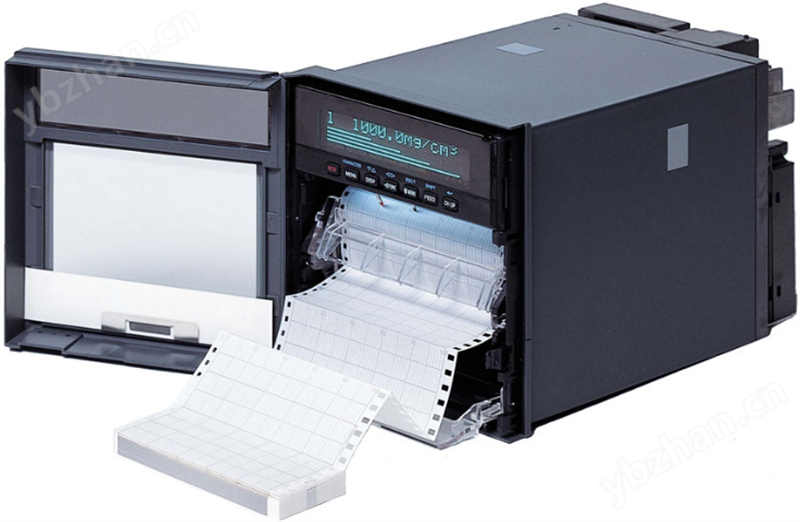

µR10000
筆式伺服單元使用超小型齒輪齒條式步進電機。與以前的型號相比，伺服單元更小且功耗更低。
防濺前門(符合DIN 40050-IP54)
µR10000
在面板固定安裝過程中，前門符合DIN 40050-IP54標準。
高壓固態掃描儀
掃描儀采用高耐壓半導體繼電器，用于切換輸入信號。它以每秒6點的高速掃描，延長了掃描儀的壽命并降低噪聲。
使用ASIC
記錄儀通過橫河電機的ASIC(專用集成電路應用或定制IC)進行高度的功能集成。這樣可以降低功耗，延長組件壽命并抑制熱量散發。
安全/EMC標準
橫河電機的EMI測試實驗室
橫河電機的高可靠性工業記錄儀支持安全性和EMC (電磁兼容性)標準。當然，µR符合歐洲CE標志標準。
重量輕
µR10000
*個別端子可拆卸，更易接線和維護。
µR20000
*
個別端子可拆卸，更易接線和維護。
使用易于查看的大型VFD全點陣顯示屏(µR10000：101×16，µR20000：181×16)。所有設置均可交互并支持導航顯示，提供更易于閱讀的選項和出色的操作簡便性。
用于現場監控的多畫面顯示(顯示各種畫面)
| "我想將記錄儀用作監視器" | |
| µR10000 - 6通道數字顯示(6色打點式) | µR20000 - 12通道數字顯示(12/18/24色打點式) |
 |  |
| 2通道數字顯示畫面 | 4通道數字顯示畫面 |
 |  |
| "我想在模擬指示器上監視記錄儀的位置" | |
| µR10000標志顯示畫面 | µR20000標志顯示畫面 |
 |  |
| "我想集中統一監視報警" | |
| µR10000通道警報狀態顯示畫面 | µR20000通道警報狀態顯示畫面 |
 |  |
導航顯示使設置變得輕松
所有設置均可交互并支持導航顯示，使用更加簡便。
µR10000導航顯示畫面(范圍設置示例)
上部(設置參數)：顯示設置通道、范圍、量程(左)或量程(右)。
下部(設置導航)：顯示參數的說明和設置范圍。
µR10000：滾動顯示18個或更多字符
µR20000：滾動顯示31個或更多字符
該µR在盒式色帶和內部照明方面有所改善。另外，新型可拆卸式氈筆(記錄筆型)、繪圖筆、盒式色帶(打點型)和記錄紙與以前的型號保持兼容。
 |  |
通過使用高強度白色LED和光擴散棒進行內部照明，可以大大提高圖表部分的可視性。
盒式色帶
盒式色帶具有彈出功能。您可以在圖表上添加備注，在記錄期間查看歷史趨勢。
 |  |
| µR10000 | µR20000 |
強大的運算功能(/M1可選項)
計算結果的模擬記錄
打點式機型：
允許在所有計算通道(12通道)上記錄。記錄可在各通道內開啟或關閉。
筆式機型：
可以將測量或計算結果分配給任意筆進行記錄。
| 運算通道 | 使用測量通道、通信數字輸入和遠程輸入。 |
|---|---|
| 運算通道數 | 筆式機型：8通道 打點式機型：12通道(µR10000)、24 通道(µR20000) |
| 計算 | 四則運算符號(+，-，×，÷)、平方根、值、常用對數(y = log10x)、指數(eX)和冪。 關系運算符(<、>、≤、≥、=、≠) 邏輯運算(AND、OR、NOT、XOR) |
| 常數 | 30 |
| 通信數字輸入 | 筆式機型：8點；打點式機型：12點(µR10000)、24點(µR20000) |
| 遠程輸入 | 最多運許5點遠程輸入 遠程狀態(0/1)可用于方程式 |
| 方程式 | 最多可以使用120個字符 |
| 統計計算 | MAX、MIN、AVE、SUM、MAX-MIN |
多種網絡功能
多種記錄和打印功能
打印示例
µR10000
 | |
| 4 pen model | 6 dot model |
µR20000
24色打點式機型
 |  |
| | |
| 部分放大記錄 完整刻度內的任何重要部分均可進行放大記錄。 | 區域記錄 可以分別記錄各通道的記錄區域。 |
測量值校正(/CC1可選項)
由于傳感器老化需要一定校正，或測量值在精度范圍內但相對于其他儀表顯示值波動時，此功能可以進行微調。根據虛線校正輸入信號并測量其值。
設定點數
您可以在2到16的范圍內選擇組成線段的點數(包括起點和終點)。
使用修正值
使用值
第四個設定點的校正值(B4)= a？b
輸入值的示例
| 輸入值 | 校正值 | 修正值 | 值 |
|---|---|---|---|
| 9.8° | 10.0° | 0.2° | 10.0° |
| 90.5° | 90.0° | -0.5° | 90.0° |
24 V DC/AC 電源(/P1可選項)
該單元可由24 V DC或24 V AC電源供電。
- 額定電源：24 V DC/AC
- 允許的電源電壓范圍：21.6～26.4 V DC/AC
- 介電強度：
- 電源至接地端子：1000 V AC
- 功耗(約值)：
| 電源電壓 | |
|---|---|
| 24 VDC | Approx. 50 VA |
| 24 VAC (50/60 Hz) | Approx. 60 VA |
便攜式(/H5[ ]可選項)
該型號帶有方便的提手和便攜式電源線。
部件名稱
 |  |
| µR10000 | µR20000 |
- 提手
- 接地保護端子(備用)
- 帶接地保護端子的電源端子(隨附電源線)
- 支腳(4個)
規格
標題打印(/BT1選項)
可以與模擬記錄同步打印出生產過程信息，如批次號/批號和注釋。
打印示例(筆式機型)
*對于µR系列，可以包括計算值。
注釋：
- 批次名稱 = 批次號(字符)-批號(4或6位數字)
示例)
批次號-000001
批次號 批號(記錄停止時可以自動加1) - 開始打印/結束打?。捍蛴〔僮黝愃朴谑謩?dòng)打印(在模擬記錄期間停止)
- 信息打?。涸谀M記錄期間，可以打印包含測量值*的信息。(測量值*、消息字符串和日期/時間可以任意設置。)
基本操作
- 開始記錄時，將執行開始打印。
- 停止記錄時，將執行結束打印。
- 在模擬記錄期間，可以打印包含測量值*的信息。
下圖顯示了此基本操作模式。
基本操作模式
*對于µR系列，可以包括計算值。
 |
 |
- SD卡(32 GB)可進行長時間記錄
- 如果由于卡紙或墨水問題導致圖表數據丟失時可提供備份和調用
- 輸入范圍和報警等本體設置可保存到SD卡，以便更換或添加儀表時重新使用。
