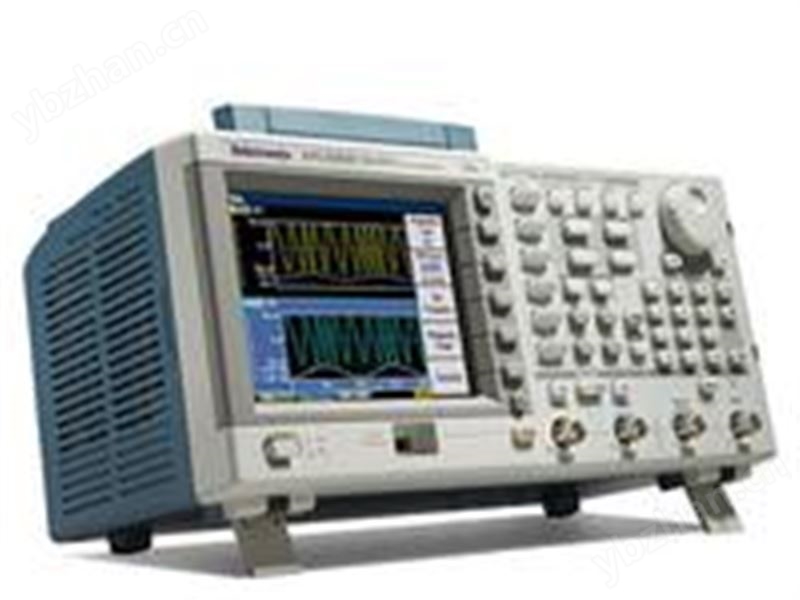

AFG3000C任意波形/函數發生器AFG3011C

AFG3000C 任意波形/函數發生器產品詳情

AFG3000C 任意波形/函數發生器

AFG3011C，AFG3021C,AFG3022C，AFG3051C,AFG3052C，AFG3101C,AFG3102C，AFG3151C,AFG3152C，AFG3251C,，AFG3252C任意波形/函數發生器哪兒賣AFG3011C，AFG3021C,AFG3022C，AFG3051C,AFG3052C，AFG3101C,AFG3102C，AFG3151C,AFG3152C，AFG3251C,，AFG3252C任意波形/函數發生器哪兒賣/批發，多少錢錢一臺？

如今的設計通常非常復雜，在測試中需要多種激勵信號。 AFG3000C 系列任意波形/函數發生器具有 12 種標準波形、任意波形功能和信號損傷選項，一臺設備可支持多種應用需要。同類性能保證信號得到準確復現。 AFG3000C 系列任意波形/函數發生器具有大顯示器和 25 個快捷鍵，簡單易學，使用方便。

特點	優勢
雙通道型號	將兩臺信號發生器換成一臺，并且能夠提供兩路嚴格同步或獨立的信號，節省成本和工作臺上空間。
高達 2 GS/s 采樣速率	以精細的時基分辨率生成波形。
20 V p-p 幅度，50 Ω 負載 (AFG3011)	創建高幅度信號且不需要外部功率放大器，節省成本和設置時間。
25 個快捷鍵	通過直接訪問常用功能和參數，縮短設置和評估時間。
超大 5.6" (142 mm) 彩色顯示器	所有相關設置和波形圖形可一目了然，讓您對信號放心。
深度僅 6.6" (168 mm)	節省寶貴的工作臺空間。
ArbExpress™ 軟件	方便地創建和修改波形 - 從泰克示波器中無縫導入波形，或者通過公式編輯器、徒手繪制、點繪制或波形數據創建波形。

型號

型號	模擬通道	輸出頻率	記錄長度	采樣率	垂直分辨率	在線購買	價格
AFG3021C	1	25 MHz	128k 點	2 - 128k：250 MS/s	14 位	在線購買	US $2,670 配置與報價
AFG3051C	1	50 MHz	128k 點	2 - 16k：1 GS/s；>16k - 128k：250 MS/s	14 位	在線購買	US $2,960 配置與報價
AFG3022C	2	25 MHz	128k 點	2 - 128k：250 MS/s	14 位	在線購買	US $4,010 配置與報價
AFG3052C	2	50 MHz	128k 點	2 - 16k：1 GS/s；>16k - 128k：250 MS/s	14 位	在線購買	US $4,480 配置與報價
AFG3011C	1	10 MHz	128k 點	2 - 128k：250 MS/s	14 位	-	US $4,960 配置與報價
AFG3101C	1	100 MHz	128k 點	2 - 16k：1 GS/s；>16k - 128k：250 MS/s	14 位	-	US $5,080 配置與報價
AFG3151C	1	150 MHz	128k 點	2 - 16k：1 GS/s；>16k - 128k：250 MS/s	14 位	-	US $6,170 配置與報價
AFG3102C	2	100 MHz	128k 點	2 - 16k：1 GS/s；>16k - 128k：250 MS/s	14 位	-	US $7,180 配置與報價
AFG3152C	2	150 MHz	128k 點	2 - 16k：1 GS/s；>16k - 128k：250 MS/s	14 位	-	US $8,790 配置與報價

的性能、通用性、直觀的操作和經濟性使AFG3000C系列函數、任意波形和脈沖發生器成為業內的儀器。

主要性能指標

10 MHz, 25 MHz, 50 MHz, 100 MHz, 150 MHz或240 MHz正弦波形
14 bits, 250 MS/s, 1 GS/s或2 GS/s 任意波形
幅度高達20 Vp-p 至50 Ω負載

主要特點

5.6英寸顯示器，為設置和波形形狀樹立全面的信心
多語言和直觀操作，節約設置時間
脈沖波形，支持可變邊沿時間
AM, FM, PM, FSK, PWM
掃描和突發
雙通道型號節約了成本和工作臺空間
前面板上USB連接器，用來在存儲設備上存儲波形
USB、GPIB和LAN
LabVIEW和LabWindows/IVI-C驅動程序

應用

電子測試和設計
傳感器仿真
功能測試
教育和培訓

杰出的性能和通用性

用戶可以選擇12種不同的標準波形?？梢砸愿卟蓸勇噬砷L達128K的任意波形。在脈沖波形上可以獨立設置前沿時間和后沿時間。外部信號可以連接并增加到輸出信號中。雙通道模式，可以生成兩個相同或不同的信號。所有儀器都具有高度穩定的時基，每個漂移僅±1 ppm。

直觀的用戶界面，一目了然地顯示更多信息

所有型號配備彩色TFT LCD屏幕，一目了然地顯示所有相關波形參數和圖形波形。這為信號設置提供了全面的信心，讓您把重點放在手邊的任務上?？旖萱I可以直接進入常用功能和參數。菜單結構清晰，可以方便地選擇其他功能。這縮短了學習及重新學習怎樣使用儀器所需的時間。感觀與流行的TDS3000示波器一模一樣。

標配ArbExpress™軟件，可以輕松創建波形

通過這種PC軟件，可以從任何泰克示波器中無縫導入波形，也可以使用標準函數、公式編輯器和波形數學運算定義波形。

規格 1

除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。

1不保證既定典型值。但是，80% 或以上的制造設備將按室溫（大約 25 °C）指示的電平運行。

型號概述

正弦波

??頻率范圍

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
1 µHz ~ 10 MHz	1 µHz ~ 25 MHz	1 µHz ~ 50 MHz

突發模式下正弦波

1 µHz ~ 5 MHz

1 µHz ~ 12.5 MHz

1 µHz ~ 25 MHz

有效頻率輸出

10 MHz

25 MHz

50 MHz

幅度平坦度(1 Vp-p)

≥5 MHz ~ 10 MHz:±0.3 dB

≥5 MHz ~ 20 MHz:±0.3 dB
≥20 MHz ~ 25 MHz:±0.5 dB

≥5 MHz ~ 45 MHz:±0.3 dB
≥45 MHz ~ 50 MHz:±0.5 dB

幅度平坦度 (1 Vp-p), 典型值

≥5 MHz ~ 10 MHz:±0.2 dB

≥5 MHz ~ 25 MHz:±0.02 dB

≥5 MHz ~ 50 MHz:±0.02 dB

諧波失真 (1 Vp-p)

10 Hz ~ 20 kHz：≥20 kHz ~ 1 MHz:≥1 MHz ~ 5 MHz:≥5 MHz ~ 10 MHz:

10 Hz ~ 20 kHz：≥20 kHz ~ 1 MHz:≥1 MHz ~ 10 MHz:≥10 MHz ~ 25 MHz:

10 Hz ~ 20 kHz：≥20 kHz ~ 1 MHz:≥1 MHz ~ 5 MHz:≥5 MHz ~ 50 MHz:

諧波失真 (1 Vp-p), 典型值

10 Hz ~ 20 kHz：≥20 kHz ~ 1 MHz:≥1 MHz ~ 5 MHz:≥5 MHz ~ 10 MHz:

10 Hz ~ 20 kHz：≥20 kHz ~ 1 MHz:≥1 MHz ~ 25 MHz:

10 Hz ~ 20 kHz：≥20 kHz ~ 1 MHz:≥1 MHz ~ 5 MHz:≥5 MHz ~ 50 MHz:

THD

≤0.2% (p-p

雜散信號(1 Vp-p)

10 Hz ~ 1 MHz：≥1 MHz ~ 10 MHz:

10 Hz ~ 1 MHz：≥1 MHz ~ 25 MHz:

10 Hz ~ 1 MHz：≥1 MHz ~ 50 MHz:

雜散信號(1 Vp-p), 典型值

10 Hz ~ 1 MHz：≥1 MHz ~ 10 MHz:

10 Hz ~ 1 MHz：≥1 MHz ~ 25 MHz:

10 Hz ~ 1 MHz：≥1 MHz ~ 50 MHz:

相位噪聲, 典型值

p-p

殘余時鐘噪聲

-63 dBm

方波

??頻率范圍

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
1 µHz ~ 5 MHz	1 µHz ~ 25 MHz	1 µHz ~ 40 MHz

上升/下降時間

≤50 ns

≤9 ns

≤7 ns

抖動(RMS)

500 ps

300 ps

抖動(RMS), 典型值

鋸齒波波

??頻率范圍

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
1 µHz ~ 100 kHz	1 µHz ~ 500 kHz	1 µHz ~ 800 kHz

線性度, 典型值

≤0.2%的峰值輸出

≤0.1%的峰值輸出

對稱性

0% 到 100.0%

脈沖波

??頻率范圍

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
1 mHz 到 5 MHz	1 mHz 到 25 MHz	1 mHz 到 40 MHz

脈沖寬度

80.00 ns 至 999.99 s

16 ns 至 999.99 s

12 ns 至 999.99 s

分辨率

10 ps或5位

脈沖占空比

0.001% 至 99.999% (適用于脈沖寬度限制)

邊沿跳變時間

50 ns 至 625 s

9 ns 至 625 s

7 ns 至 625 s

分辨率

10 ps或4位

前沿延遲：范圍

(連續模式): 0 ps到周期
(已觸發/選通突發模式): 0 ps到周期 - [脈沖寬度 + 0.8 * (前沿時間 + 后沿時間)]

前沿延遲：分辨率

10 ps或8位

過沖, 典型值

抖動(RMS)

500 ps

300 ps

抖動(RMS), 典型值

其他波形

??頻率范圍

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
1 µHz ~ 100 kHz	1 µHz ~ 500 kHz	1 µHz ~ 800 kHz

噪聲帶寬(-3 dB)

10 MHz

25 MHz

50 MHz

噪聲類型:

白高斯

內部噪聲附加

在激活時，輸出信號幅度下降到50%

電平

0.0% ~ 50%的幅度 (Vp-p)設置值

分辨率

DC (至50 Ω)

-10 V 到 +10 V

-5 V 到 +5 V

任意波形

??頻率范圍

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
1 mHz 到 5 MHz	1 mHz 到 12.5 MHz	1 mHz 到 25 MHz

突發模式下任意波形

1 mHz 到 2.5 MHz

1 mHz 到 6.25 MHz

1 mHz 到 12.5 MHz

有效模擬帶寬(-3 dB)

8 MHz

70 MHz

非易失性存儲器

4波形

內存: 采樣率 (1K=1024點)

2 ~ 128 K:250 MS/s

2 ~ 16 K:1 GS/s
>16 K ~ 128 K:250 MS/s

垂直分辨率

14 位

上升/下降時間

≤80 ns

≤14 ns

≤10 ns

抖動(RMS)

4 ns

1 ns @ 1 GS/s 4 ns @ 250 MS/s

幅度

??范圍, 50 Ω負載

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
20 mVp-p 至 20Vp-p	10 mVp-p 至 10Vp-p	10 mVp-p 至 10Vp-p

范圍(開路或高阻抗)

40 mVp-p 至 40Vp-p

20 mVp-p 至 20Vp-p

精度

±(2%的設置值 +2 mV)
(1 kHz正弦波, 0 V偏置, >20 mVp-p 幅度)

±(1%的設置值 +1 mV) (1 kHz正弦波, 0 V偏置, >10 mVp-p 幅度)

精度（典型值）

±(1%的設置值 +5 mV)
(1 kHz正弦波, 0 V偏置, >20 mVp-p幅度)

±(0.5%的設置值 +0.5 mV) (1 kHz正弦波, 0 V偏置, >10 mVp-p幅度)

分辨率

0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm或4位

單位

Vp-p, VRMS, dBm (僅正弦波)和伏特(高/低設置)

輸出阻抗

50 Ω

負載阻抗設置

可以選擇： 50 Ω, 1 Ω ~ 10.0 kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度)

隔離

42 Vpk 值到地

短路保護

信號輸出可以抵抗浮動接地短路

外部電壓保護

為防止信號輸出受到外部電壓影響，可以使用熔絲適配器013-0345-xx

直流偏置

??范圍(50 Ω負載)

AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
±(10 Vpk - 幅度p-p ÷ 2)	±(5 Vpk - 幅度p-p ÷ 2)	±(5 Vpk - 幅度p-p ÷ 2)

范圍(開路或高阻抗)

±(20 Vpk - 幅度p-p ÷ 2)

±(10 Vpk - 幅度p-p ÷ 2)

精度

±(2% 的 |設置值| + 10 mV + 1% 的幅度 (Vp-p ))

±(1% 的 |設置值| + 5 mV + 0.5%的幅度 (Vp-p))

分辨率

1 mV

整體特點(AFG3100和AFG3200系列)

正弦波

頻率范圍

AFG3101C，AFG3102C	AFG3151C，AFG3152C	AFG3251C，AFG3252C
1 µHz 至 100 MHz	1 µHz 至 150 MHz	1 µHz 至 240 MHz

突發模式下的正弦波

1 µHz 至 50 MHz

1 µHz 至 75 MHz

1 µHz 至 120 MHz

有效頻率輸出

100 MHz

150 MHz

240 MHz

幅度平坦度(1 Vp-p)

≥5 MHz 至 25 MHz：±0.3 dB
≥25 MHz 至 100 MHz：±0.5 dB

≥5 MHz 至 ≥25 MHz 至 ≤150 MHz：±0.5 dB

≥5 MHz 至 25 MHz：±0.3 dB
≥25 MHz 至 100 MHz：±0.5 dB
≥100 MHz 至 200 MHz：±1.0 dB
≥200 MHz 至 240 MHz：±2.0 dB

幅度平坦度 (1 Vp-p)，典型值

≥5 MHz 至 50 MHz：±0.02 dB
≥50 MHz 至 100 MHz：±0.03 dB

>5 MHz：±0.04 dB
≥5 MHz 至 50 MHz：±0.02 dB
≥50 MHz 至 150 MHz：±0.03 dB

≥5 MHz 至 50 MHz：±0.02 dB
≥50 MHz 至 100 MHz：±0.02 dB
≥100 MHz 至 200 MHz：±0.03 dB
≥200 MHz 至 240 MHz：±0.04 dB

諧波失真 (1 Vp-p)

10 Hz 至 1 MHz：≥1 MHz 至 5 MHz：≥5 MHz 至 100 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 ≥5 MHz 至 ≤150 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 5 MHz：≥5 MHz 至 ≥25 MHz 至 240 MHz：

諧波失真 (1 Vp-p)，典型值

10 Hz 至 1 MHz：≥1 MHz 至 ≥5 MHz 至 100 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 ≥5 MHz 至 100 MHz：≥100 MHz 至 150 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 5 MHz：≥5 MHz 至 25 MHz：≥25 MHz 至 240 MHz：

THD

≤0.2% (p-p

雜散信號(1 Vp-p)

10 Hz 至 1 MHz：≥1 MHz 至 25 MHz：≥25 MHz 至 100 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 25 MHz：≥25 MHz 至 150 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 25 MHz：≥25 MHz 至 240 MHz：

雜散信號(1 Vp-p)，典型值

10 Hz 至 1 MHz：≥1 MHz 至 25 MHz：≥25 MHz 至 50 MHz：≥50 MHz 至 100 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 25 MHz：≥25 MHz 至 50 MHz：≥50 MHz 至 100 MHz：≥100 MHz 至 150 MHz：

10 Hz 至 1 MHz：≥1 MHz 至 25 MHz：≥25 MHz 至 50 MHz：≥50 MHz 至 100 MHz：≥100 MHz 至 240 MHz：

相位噪聲，典型值

p-p

殘余時鐘噪聲

-57 dBm

方波

??頻率范圍

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
1 µHz ~ 50 MHz	1 µHz ~ 100 MHz	1 µHz ~ 120 MHz

上升/下降時間

≤5 ns

≤3.5 ns

≤2.5 ns

抖動(RMS)

200 ps

150 ps

100 ps

抖動(RMS), 典型值

鋸齒波波

??頻率范圍

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
1 µHz ~ 1 MHz	1 µHz ~ 1.5 MHz	1 µHz ~ 2.4 MHz

Linearity, 典型值

≤0.15%的峰值輸出

≤0.2%的峰值輸出

對稱性

0% 到 100.0%

脈沖波

??頻率范圍

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
1 mHz 到 50 MHz	1 mHz 到 100 MHz	1 mHz 到 120 MHz

脈沖寬度

8.00 ns 至 999.99 s

5.00 ns 至 999.99 s

4.00 ns 至 999.99 s

分辨率

10 ps或5位

脈沖占空比

0.001% ~ 99.999% (適用于脈沖寬度限制)

邊沿跳變時間

5 ns 至 625 s

3 ns 至 625 s

2.5 ns 至 625 s

分辨率

10 ps或4位

前沿延遲：范圍

(連續模式): 0 ps到周期
(已觸發/選通突發模式): 0 ps到周期 - [脈沖寬度 + 0.8 * (前沿時間 + 后沿時間)]

前沿延遲：分辨率

10 ps或8位

過沖, 典型值

抖動(RMS)

200 ps

150 ps

100 ps

抖動(RMS), 典型值

其他波形

??頻率范圍

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
1 µHz ~ 1 MHz	1 µHz ~ 1.5 MHz	1 µHz ~ 2.4 MHz

噪聲帶寬(-3 dB)

100 MHz

180 MHz

240 MHz

噪聲類型:

白高斯

內部噪聲附加

在激活時，輸出信號幅度下降到50%

電平

0.0% ~ 50%的幅度 (Vp-p)設置值

分辨率

DC (至50 Ω)

-5 V 到 +5 V

-2.5 V 到 +2.5 V

任意波形

??頻率范圍

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
1 mHz 到 50 MHz	1 mHz 到 100 MHz	1 mHz 到 120 MHz

突發模式下任意波形

1 mHz 到 25 MHz

1 mHz 到 50 MHz

1 mHz 到 60 MHz

有效模擬帶寬(-3 dB)

100 MHz

180 MHz

225 MHz

非易失性存儲器

4波形

內存: 采樣率 (1K=1024點)

2 ~ 16 K:1 GS/s
>16 K ~ 128 K:250 MS/s

2 ~ 16 K:2 GS/s
>16 K ~ 128 K:250 MS/s

垂直分辨率

14 位

上升/下降時間

≤8 ns

5 ns

≤3 ns

抖動(RMS)

1 ns @ 1 GS/s 4 ns @ 250 MS/s

750 ps @ 1 GS/s 4 ns @ 250 MS/s

500 ps @ 2 GS/s 4 ns @ 250 MS/s

幅度

??范圍, 50 Ω負載

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
20 mVp-p 至 10Vp-p	≤100 MHz： 20 mVp-p 至 10Vp-p>100 MHz:20mVp-p 至 8Vp-p	≤200 MHz： 50 mVp-p 至 5Vp-p>200 MHz:50mVp-p 至 4Vp-p

范圍(開路或高阻抗)

40 mVp-p至 20Vp-p

≤100 MHz： 40 mVp-p 至 20Vp-p>100 MHz:40mVp-p 至 16Vp-p

≤200 MHz： 100 mVp-p 至 10Vp-p>200 MHz:100mVp-p 至 8Vp-p

精度

±(1%的設置 +1 mV) (1 kHz正弦波, 0 V偏置, >10 mVp-p 幅度)

精度（典型值）

±(0.5%的設置 +0.5 mV) (1 kHz正弦波, 0 V偏置, >10 mVp-p 幅度)

分辨率

0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm或4位

單位

Vp-p, VRMS, dBm (僅正弦波)和伏特(高/低設置)

輸出阻抗

50 Ω

負載阻抗設置

可以選擇： 50 Ω, 1 Ω ~ 10.0 kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度)

隔離

42 Vpk 值到地

短路保護

信號輸出可以抵抗浮動接地短路

外部電壓保護

為防止信號輸出受到外部電壓影響，可以使用熔絲適配器013-0345-xx

直流偏置

??范圍(50 Ω負載)

AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
±5 Vpk DC	±5 Vpk DC	±2.5 Vpk DC

范圍(開路或高阻抗)

±10 Vpk DC

±5 Vpk DC

精度

±(1% 的 |設置值| + 5 mV + 0.5%的幅度 (Vp-p))

分辨率

1 mV

System characteristics

頻率分辨率: 1 μHz或12位

內部頻率基準

穩定性

除ARB外所有: ±1 ppm, 0 ℃ ~ 50 ℃

ARB: ±1 ppm ± 1 µHz, 0 ℃ ~ 50 ℃

老化

每年±1 ppm

相位(DC, 噪聲, 脈沖除外)

范圍: -180° 到 +180°
分辨率: 0.01° (正弦波), 0.1° (其他波形)

內部噪聲附加

在激活時，輸出信號幅度下降到50%

Level: 0.0% ~ 50%的幅度 (Vp-p)設置值
分辨率: 1%

主要輸出: 50 Ω

遠程編程：配置時間，值，典型值

GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1

兼容SCPI-1999.0和IEEE 488-2標準

??功能變化

USB	LAN	GPIB
81 ms	81 ms	81 ms

頻率變化 (除脈沖外)

2.5 ms

6 ms

3.2 ms

頻率變化 (脈沖)

40 ms

37 ms

32 ms

幅度變化

90 ms

97 ms

90 ms

選擇用戶ARB (USB內存中4k點)

48 ms

50 ms

49 ms

選擇用戶ARB (USB內存中128k點)

260 ms

266 ms

240 ms

遠程編程：4000點波形數據的數據下載時間, 典型值

USB	LAN	GPIB
47 ms	78 ms	320 ms

電源: 100~240 V, 47~63 Hz或115 V, 360~440 Hz

功耗

預熱時間, 典型值: 20 分鐘

開機自檢, 典型值

聲音噪聲, 典型值

顯示器: 5.6 英寸彩色 TFT LCD

用戶界面和幫助語言: 英語, 法語, 德語, 日語, 韓語, 葡萄語, 簡體中文和繁體中文, 俄語 (用戶可以選擇)

調制特征

AM, FM, PM

載波波形

除脈沖、噪聲和DC外所有

源

內部/外部

內部調制波形

正弦波, 方波, 鋸齒波, 噪聲, ARB

(AM: 波形長度4,096; FM/PM: 波形長度2,048)

內部調制頻率

2 mHz 到 50.00 kHz

AM調制深度

0.0% 到 +120.0%

最小FM峰值偏差

直流

FM峰值偏差

參見下表, 調制: FM峰值偏差

PM 相位偏差

-360.0° 到 +360.0°

脈沖寬度調制

載波波形

脈沖

源

內部/外部

內部調制波形

正弦, 方波, 鋸齒波, 噪聲, ARB

(波形長度 2,048)

內部調制頻率

2 mHz 到 50.00 kHz

偏差

0% ~ 50.0%的脈沖周期

FM峰值偏差

???正弦

AFG3011C

AFG3021C,

AFG3022C

AFG3051C,

AFG3052C

AFG3101C,

AFG3102C

AFG3151C,

AFG3152C

AFG3251C,

AFG3252C

5 MHz

12.5 MHz

25 MHz

50 MHz

75 MHz

120 MHz

方波

2.5 MHz

12.5 MHz

20 MHz

25 MHz

50 MHz

60 MHz

ARB

2.5 MHz

6.25 MHz

12.5 MHz

25 MHz

50 MHz

60 MHz

其他

50 kHz

250 kHz

400 kHz

500 kHz

750 kHz

1.2 MHz

頻移鍵控

載波波形: 所有、除脈沖、噪聲和DC外
源: 內部/外部
內部調制頻率: 2 mHz 至 1.000 MHz
鍵數: 2

掃描

波形

所有，除脈沖、噪聲和DC外

類型

線性, 對數

掃描時間

1 ms ~ 300 s

保持/返回時間

0 ms ~ 300 s

總掃描時間

300 s

分辨率

1 ms或4位

總掃描時間精度, 典型值

≤0.4%

最小開始/停止頻率

所有, 除ARB外: 1 µHz

ARB:1 mHz

開始/停止頻率

參見下圖

掃描: 開始/停止頻率

???正弦波

AFG3011C

AFG3021C,

AFG3022C

AFG3051C,

AFG3052C

AFG3101C,

AFG3102C

AFG3151C,

AFG3152C

AFG3251C,

AFG3252C

10 MHz

25 MHz

50 MHz

100 MHz

150 MHz

240 MHz

方波

5 MHz

25 MHz

40 MHz

50 MHz

100 MHz

120 MHz

ARB

5 MHz

12.5 MHz

25 MHz

50 MHz

100 MHz

120 MHz

其他

100 kHz

500 kHz

800 kHz

1 MHz

1.5 MHz

2.4 MHz

突發

波形: 所有, 除噪聲和DC外
類型: 已觸發, 選通 (1 ~ 1,000,000個周期或無窮大)
內部觸發速率: 1 μs ~ 500.0 s
選通和觸發源: 內部, 外部, 遠程接口

輔助輸入特點

調制輸入

通道1, 通道2

輸入范圍

除FSK外所有: ±1 V

FSK: 3.3 V邏輯電平

阻抗

10 kΩ

頻率范圍

DC ~ 25 kHz (122 kS/s)

外部觸發/選通突發輸入

電平: 兼容TTL
阻抗: 10 kΩ
脈沖寬度: 最小100 ns
斜率: 正/負, 可以選擇
觸發延遲: 0.0 ns 至 85.000 s
觸發延遲分辨率: 100 ps或5位
抖動(RMS), 典型值: 突發:

10 MHz基準輸入

阻抗: 1 kΩ, AC耦合
要求的輸入電壓擺幅: 100 mVp-p 至 5 Vp-p
鎖定范圍: 10 MHz ±35 kHz

外部通道1附加輸入

僅適用于AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C

阻抗: 50 Ω
輸入范圍: -1 V ~ +1 V (DC + 峰值AC)
帶寬: DC ~ 10 MHz (-3 dB) @ 1 Vp-p

輔助輸出特點

觸發輸出(通道1)

電平

正TTL電平脈沖至1 kΩ

阻抗

50 Ω

抖動(RMS), 典型值

AFG3011C/21C/22C:500 ps

AFG3051C/52C:300 ps

AFG3101C/02C:200 ps

AFG3151C/52C:150 ps

AFG3251C/52C:100 ps

頻率

4.9 MHz

(4.9 MHz ~ 50 MHz: 部分頻率是輸出;

>50 MHz: 沒有信號是輸出)

時鐘基準輸出 (10 MHz)

AFG3011C, AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C only

阻抗: 50 Ω，AC 耦合
幅度: 1.2 Vp-p 50 Ω負載

物理特點

臺式機配置

外觀尺寸

高度: 156毫米(6.2英寸)
寬度: 329.6毫米(13.0英寸)
厚度: 168.0毫米(6.6英寸)

重量

凈重: 4.5 kg(9.9 磅)
毛重: 5.9 kg (12.9磅)

EMC環境和安全特點

溫度

工作: 0 ℃ 到 +50 ℃
非工作狀態: -30 ℃ 到 +70 ℃

濕度

工作

≤+40 ℃： ≤80%

>+40 ℃ ~ 50 ℃: ≤60%

海拔高度: 3,000米(10,000英尺)

EMC 合規性

歐盟: 歐盟委員會指令2004/108/EC

安全性

UL 61010-1:2004

CAN/CSA C22.2 No. 61010-1:2004

IEC 61010-1:2001

關鍵詞：函數發生器發生器標準顯示器信號發生器

熱門產品

產品名稱	參考價	地區	公司名稱	更新時間
DLM3024 高分辯率混合信號示波器	面議	上海市	上海正衡電子科技有限公司	2025-07-21	在線詢價
混合信號數字示波器MSO7104X	面議	深圳市	深圳市賽儀歐電子有限公司	2025-07-15	在線詢價
數字示波器IWATSU巖崎通信DS-8000	￥865	深圳市	深圳市井澤貿易有限公司	2023-05-25	在線詢價
DLM3022-H-HC示波器	￥10000	廣州市	廣州技創電子設備有限公司	2023-04-19	在線詢價
雙蹤模擬示波器	面議	北京市	北京西潤斯儀器儀表有限公司	2024-05-11	在線詢價
MSO/DPO2000B混合信號示波器	面議	東莞市	東莞市高升電子精密科技有限公司	2022-06-15	在線詢價

免責申明

所展示的信息由會員自行提供，內容的真實性、準確性和合法性由發布會員負責，儀表網對此不承擔任何責任。儀表網不涉及用戶間因交易而產生的法律關系及法律糾紛，糾紛由您自行協商解決

友情提醒：本網站僅作為用戶尋找交易對象，就貨物和服務的交易進行協商，以及獲取各類與貿易相關的服務信息的平臺。為避免產生購買風險，建議您在購買相關產品前務必確認供應商資質及產品質量。過低的價格、夸張的描述、私人銀行賬戶等都有可能是虛假信息，請采購商謹慎對待，謹防欺詐，對于任何付款行為請您慎重抉擇！如您遇到欺詐等不誠信行為，請您立即與儀表網聯系，如查證屬實，儀表網會對該企業商鋪做注銷處理，但儀表網不對您因此造成的損失承擔責任！

相關產品分類更多+
