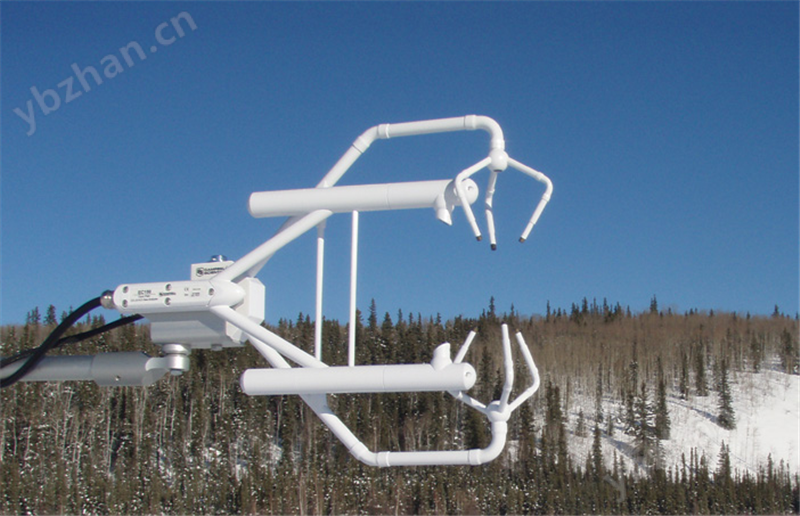

Campbell公司的EC150 (Eddy Covariance 150) 是一個獨立的紅外CO2/H2O氣體分析儀，與CSAT3A/B三維超聲風速儀集成為開路渦度相關測定系統?？赏瑫r測定CO2和H2O在空氣中的摩爾密度，三維風速和超聲溫度。其外設氣壓和氣溫傳感器可測定氣壓與溫度，其形體設計與CSAT3A/B可集成為緊湊的一體，從而限度地縮小了與超聲風速儀之間的空間距離，以減少在測定中由于氣體分析儀與超聲風速儀之間空間分離所致的高頻通量遺漏。
產品特點
· 地設計為流線體形；在流體經過傳感器時，對被測流體的空氣動力學影響降到
· 非加熱，非控溫測定。在節能的同時，避免對被測流體的熱力學影響
· 紅外氣體分析儀和超聲風速儀共用一套電子信號處理系統，更準確地協調測定時間，并降低能耗
· 由于低能耗，適于太陽能供電
· 由于精度高，噪音低
· 輸出頻率：50Hz 測頻帶寬：25Hz
· 光學補償技術，可容忍窗口的輕度污染
· 窗口的斜角設計，避水效果好
· 設計與制造工藝適于嚴酷自然條件下長期使用
· 容易實地更換光源室內的瓶裝CO2/H2O吸收劑
· 在實地可能遇到的CO2/H2O氣壓和溫度范圍內訂正
· 軟件設置多種診斷參數用以發現可疑數據，以便控制數據質量
· 與Campbell測控運儲器充分兼容；用測控運儲器可實地完成測定設置，零基點和測幅標定。
一般性能指標a | |
正常工作溫度范圍 | -30℃ ~ +50℃ |
標定壓力范圍 | 70 ~ 106 kPa |
輸入電壓 | 10 ~ 16V直流 |
運行功率 | 5 W（25℃，穩態及啟動時） |
基礎測定速率 | 100 Hz |
輸出頻寬 | 5，10，12.5，20或 25 Hz;可程控 |
輸出信號 | SDM，RS-485，USB |
輸出速率 | 5~50 Hz;可程控 |
附屬測定變量 | 溫度與壓力 |
重 量 | |
2.0 kg | EC150（含電纜） |
1.7 kg | CSAT3A（含電纜） |
3.2 kg | EC100電子測控箱 |
EC150光路測定中軸線與CSAT3A測定體積中心距離 | 6cm |
CSAT3A的性能指標a | |
靜風 | u×，uy：<±8.0 cms-1 |
uz：<±4.0cms-1 | |
斜率誤差 | 風向量與水平面偏角在±5°：<±2%測值 |
風向量與水平面偏角在±10°：<±3%測值 | |
風向量與水平面偏角在±20°：<±6%測值 | |
標準誤RMSe | u×，uy：1mms-1 |
uz：0.5mms-1 | |
c：15mms-1 (0.025℃) | |
聲速 | 從三個聲頻路徑測得，并訂正了交叉風影響。 |
防雨 | 革新的超聲信號處理與安裝聲頻發射接收頭吸水防雨網相結合，有效地改善了陰雨條件下的運行質量。 |
輸出參數
|
EC150輸出 · CO2密度(mg/m3) · H2O密度(g/m3)· 氣體分析儀運行診斷碼 · CO2信號強度 · H2O信號強度 |
與其集成的CSAT3A輸出 · Ux(ms-1) · Uy(ms-1) · Uz(ms-1) · 超聲溫度(℃) · 超聲風速儀的運行診斷碼·附屬傳感器輸出 · 溫度(℃) · 氣壓( kPa) |
EC150的性能指標a,b · 測定光路長：15.37cm 廠家校準范圍 · CO2: 0~1830mg/m3 (0 ~ 1000μmol/mol) · H2O: 0~42g/m3 (-60℃ ~ 37℃露點) |
工作性能
CO2 | H2O | |
與溫度相關的零基點漂移（） | ±0.55mg/m3/℃ (±0.3μmol/mol/℃) | ±0.037g/m3/℃ (±0.05mmol/mol/℃) |
與溫度相關的斜率漂移（） | ±0.1%測值（溫度變化1℃時） | ±0.3%測值（溫度變化1℃時） |
標準誤差RMS()c | 0.2 mg/m3 (0.15 μmol/mol) | 0.004 g/m3 (0.006 mmol/mol) |
對H2O的靈敏度（） | ±1.1x 10-4mol CO2 /mol H2O | N/A |
對CO2的靈敏度（） | N/A | ±0.1mol H2O/mol CO2 |
氣壓傳感器參數
基本型 | 增強型 | |
廠 家 | Freescale MPXAZ6115A | Vaisala PTB110 |
工作溫度范圍內的準確度 | ±1.5 kPa (0℃到+50℃);線性從±1.5 kPa at 0℃到±3.7 kPa at -30℃ | ±0.15kPa (-30℃到+50℃) |
