產品簡介在線詢價

襯氟電動單座調節閥襯氟電動單座調節閥幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕；襯氟電動單座調節閥采用波紋管和填料雙重密封結構，確保無外滲漏；襯氟電動單座調節閥的閥芯、閥座采用軟密封，故泄漏量低。我要詢價

襯氟電動單座調節閥產品詳情

一丶襯氟電動單座調節閥的簡介

ZDLPF-16K電動襯氟單座調節閥是由3810L型（或PSL系列）直行程電子式電動執行機構和精小型單座襯氟閥組成。在與流體接觸的發體內比合法內組建均采用高溫模壓襯氟塑工藝，包裹一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐材料，能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈S流線型、壓降損失閥容量大、流量特性精確，電子式電動執行機構內含伺服功能，接受統一的4·20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

ZDLPF-16KW電動襯氟單座波紋管調節閥除了有ZDLPF-16K的功能外，還增加聚四氟乙烯波紋管密封結構，能夠更好地滿足密封性能，能達到多重密封保護，拒絕介質外漏，對要求苛刻的介質（氯氣等劇毒和強腐蝕）有更好的密封保證作用。

二丶襯氟電動單座調節閥的特點

耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕

密封性能好：采用波紋管和填料雙重密封結構，確保無外滲漏。

泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。

配用直行程電子式執行機構，輸出力矩大、結構緊湊。

三丶襯氟電動單座調節閥的結構原理

ZJHPF-16K電動襯氟單座調節閥和ZJHPF-16KW電動襯氟單座波紋管調節閥是由直行程電子式電動執行機構和精小型單座襯氟閥兩部分組成：

1.當電流信號轉變成相對應的直線位移，推桿伸出的叫正作用，與閥配合構成電關式（B）。

2.當電流信號轉變成相對應的直線位移，推桿退回的叫反作用，與閥配合構成電開式（K）。

3.電子式電動執行機構內含伺服功能，接受統一的4·20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，從而達到閥門閥芯準確定位。

4.其結構原理圖及代號含義如下：

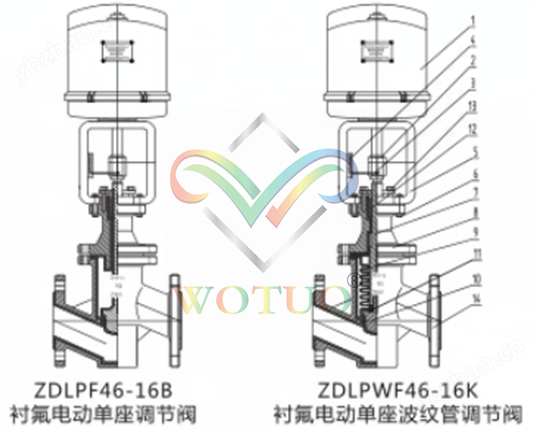

襯氟電動單座調節閥的結構原理圖：

襯氟電動單座調節閥結構原理圖

上圖所示代號的含義：

序號	名稱	序號	名稱
01	電動執行機構	08	波紋管上蓋
02	六角螺母	09	波紋管
03	指針盤	10	閥芯
04	行程標尺	11	填料
05	執行器支架	12	填料壓蓋
06	螺栓、螺母	13	閥體
07	閥桿

四丶襯氟電動單座調節閥的主要技術參數

（1）襯氟電動單座調節閥的主要技術參數表（4-1）

公稱通徑		20				25				32			40			50
閥座通徑		10	12	15	20	10	12	15	20	20	25	32	25	32	40	32	40	50
額定流量系數	等百分比	1.2	2.0	3.2	5.0	2.0	3.2	5.0	8.0	5.0	8.0	12	8.0	12	20	12	20	32
配用執行機構型號	PSL	PSL-201				202				PSL-204
	381L	381LSA-08				LA-20				381LSB-30
行程		16								25
公稱壓力（Mpa）		0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
作用方式		電關式（B）、電開式（K）
信號范圍		0~10Madc：4~20mmADC
流量特性		直線型、等百分比、快開
固有可調比		30:1
工作溫度℃		-30℃—+150℃v
供電電源		220V50~60HZ
防爆等級		普遍型、防爆型
允許壓差	不帶定位器	1.3				0.85				0.74			0.47			0.3
	帶定位器	3.01				2				1.7			1.1			0.71

（2）襯氟電動單座調節閥的主要技術參數表（4-2）

公稱通徑		65			80			100			125			150			200
閥座通徑		40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
額定流量系數	等百分比	20	32	59	32	59	70	59	70	100	70	100	167	100	167	240	167	240	300
配用執行機構型號	PSL	40									60
	381L	381LSB-50									381LSC-65
行程		40									60
公稱壓力（Mpa）		0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
作用方式		電關式（B）、電開式（K）
信號范圍		0~10Madc：4~20mmADC
流量特性		直線型、等百分比、快開
固有可調比		30:1
工作溫度℃		-30℃—+150℃
供電電源		220V50~60HZ
防爆等級		普遍型、防爆型
允許壓差	不帶定位器	0.27			0.18			0.11			0.12			0.08			0.05
	帶定位器	0.63			0.41			0.26			0.28			0.20			0.11

五、襯氟電動單座調節閥的主要性能指標

項目

技術性能指標

基本誤差（％）

≤±5

回差＜（％）

≤3

死區＜（％）

≤5

泄漏量

≤0.01%閥額定容量

額定流量系數偏查（%）

≤±10，當KV≤6.3時，為≤±15

允許泄漏量

調節型

10-4X閥額定容量

調節切斷閥A

閥座直徑

100

150

200

250

300

軟密封：VI級

額定流量系數偏差

±10

固有流量特性偏差

符合IEC534-1976和GB/T13927中規定的斜率要求

六、襯氟電動單座調節閥的主要零件常用材料

名稱	材質
閥體、閥蓋	HT200、ZG230-450、ZG0Cr18Ni9
襯里材料	F46、F4、PFA、PO、PE、PP
波紋管材料	聚四氟乙烯（PTFE）（F4）
閥芯材料	0Cr18Ni9
填料、墊片	聚四氟乙烯、柔性石墨
閥桿、推桿	2Cr13、0Cr18Ni9
電動執行機構	組合件（店裝說明書）

七、襯氟電動單座調節閥的主要外形和連接尺寸

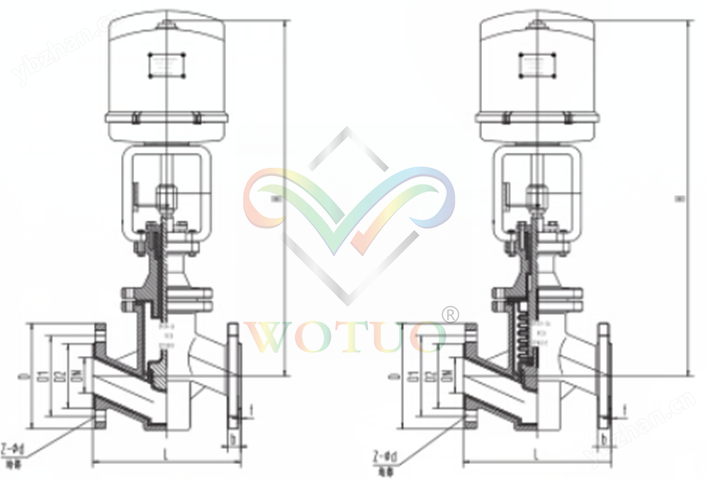

（1）襯氟電動單座調節閥的主要外形和連接尺寸示意圖

襯氟電動單座調節閥的主要外形連接示意圖

（2）襯氟電動單座調節閥的主要外形和連接尺寸表（7-1）

PN10
公稱通徑	電動外徑	結構長度	法蘭連接尺寸						（氣開）、（氣關）
公稱通徑	DO	L	D	D1	D2	f	b	Z-φd	673
DN15	225	130	95	65	45	3	14	4—φ14	673
DN20	225	150	105	75	55	3	16	4—φ14	673
DN25	225	160	115	85	65	3	16	4—φ14	698
DN32	225	180	140	100	78	3	18	4—φ18	720
DN40	255	200	150	110	85	3	18	4—φ18	723
DN50	255	230	165	125	100	3	20	4—φ18	740
DN65	270	290	185	145	120	4	20	8—φ18	850
DN80	270	310	200	160	135	4	22	8—φ18	866
DN100	270	350	220	180	155	4	22	8—φ18	884
DN125	310	400	250	210	185	4	24	8—φ18	1040
DN150	310	480	285	240	210	5	24	8—φ23	1065
DN200	310	600	340	295	265	5	26	8—φ23	1090
DN250	350	730	395	350	320	5	28	12—φ23	1256
DN300	350	850	445	400	368	5	28	12—φ23	1520

（3）襯氟電動單座調節閥的主要外形和連接尺寸表（7-2）

PN16
公稱通徑	電動外徑	結構長度	法蘭連接尺寸						（氣開）、（氣關）
公稱通徑	DO	L	D	D1	D2	f	b	Z-φd
DN15	225	130	95	65	45	3	14	4—φ14	673
DN20	225	150	105	75	55	3	16	4—φ14	673
DN25	225	160	115	85	65	3	16	4—φ14	698
DN32	225	180	140	100	78	3	18	4—φ18	720
DN40	255	200	150	110	85	3	18	4—φ18	723
DN50	255	230	165	125	100	3	20	4—φ18	740
DN65	270	290	185	145	120	4	20	8—φ18	850
DN80	270	310	200	160	135	4	22	8—φ18	866
DN100	270	350	220	180	155	4	22	8—φ18	884
DN125	310	400	250	210	185	4	24	8—φ18	1040
DN150	310	480	285	240	210	5	24	8—φ23	1065
DN200	310	600	340	295	265	5	26	8—φ23	1090
DN250	350	730	395	350	320	5	28	12—φ23	1256
DN300	350	850	445	400	368	5	28	12—φ23	1520

八、襯氟電動單座調節閥的安裝、使用注意事項

電動單座調節閥應垂直安裝于管道上，體積重量較大的以及使用在振動場合適時應加支撐和加固。

電動單座調節閥一般應設有旁通管路，以便在隔膜發生故障或維修時能轉成旁路操作，使生產過程正常進行，在一般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門開度，當手輪機構停止使用時，應恢復到原空擋位置，以利于自控系統的正常進行。

清洗管道時，調節應處于開度，以便排出管道內污物。

如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。

對填料壓蓋應定期檢查，防止因滲漏腐蝕而損壞其它零件和造成事故。

九丶訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1.若訂貨錢還未選定型號，請向我們提供你的使用參數：
（1）公稱通徑、額定流量系數KV。
（2）流體性質（包括公稱壓力、溫度、粘度或酸堿性）。
（3）信號壓力及電源。
（4）流量特性。
（5）閥的開關形式。
（6）閥體和各部件材料。
（7）是否帶附件，說明附件型號，以便我們?yōu)槟_選型。
2.若已經有設計單位選定我公司的產品型號，請按型號直接像我公司銷售部訂購。
3.當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
