u 輸出電壓50V～15kV
u 測試阻值0.005MΩ～30TΩ
u 最大短路電流7mA
u 極化指數測試（PI）
u 吸收比測試（DAR）
u 步進測試模式（STEP）
u 斜坡測試模式（RAMP）
u 介質放電指數(DD)
u 電容測試（CAP）
u 自設輸出電壓
u 自設測試時間10s～60min
u 大容量充電鋰電池
u USB通訊
u 藍牙通訊
銥泰高壓絕緣電阻測試儀產品功能
適用于大容量、高壓、強感應電環境下大型電氣設備、輸電線路的絕緣電阻測試。
絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；步進測試（STEP）；斜坡測試（RAMP）；介質放電指數測試(DD)。
交直流電壓測試（V）；分布電容測試(CAP)。
銥泰高壓絕緣電阻測試儀產品特點
1. 觸摸彩屏，測試數據同屏顯示。測試操作及查詢歷史記錄非常方便。
2. 強抗干擾技術，在分布電容較大的場景下（如長電纜線），以及強電磁干擾環境下(如變電站)，具有穩定的測試能力。
3. 完善的測量指標：絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進（STEP）、斜坡（RAMP）、介質放電指數(DD)、分布電容(CAP)、交直流電壓（V）。
4. 自設置測量模式，可自選PI、DAR計算公式，可自設測試電壓，自設測試時長，可為用戶提供多種選擇方便特殊場景需要。
5. 電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
6. 電流監視器：自動顯示測試回路的電流。
7. 溫度監視器：自動顯示儀表箱內的溫濕度。
8. 自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
9. 大容量測試記錄存儲器，可自動存儲具有測試日期、測試計時的實時測試數據共1000組。
10. USB通信上傳功能，記錄數據可上傳電腦進行存儲數據統計分析。
藍牙通信功能，可將測試結果上傳到手機
絕緣電阻測試精度
額定電壓 | 50V | 250V | 500V | 1000V | 2500V | 5000V | 10kV | 15kV | |
測量范圍 及精度 | ±5% | 10.0GΩ | 50.0GΩ | 100GΩ | 200GΩ | 1.00TΩ | 2.00TΩ | 4.00TΩ | 6.00TΩ |
±10% | 100GΩ | 500GΩ | 1.00TΩ | 2.00TΩ | 5.00TΩ | 10.0TΩ | 20.0TΩ | 30.0TΩ | |

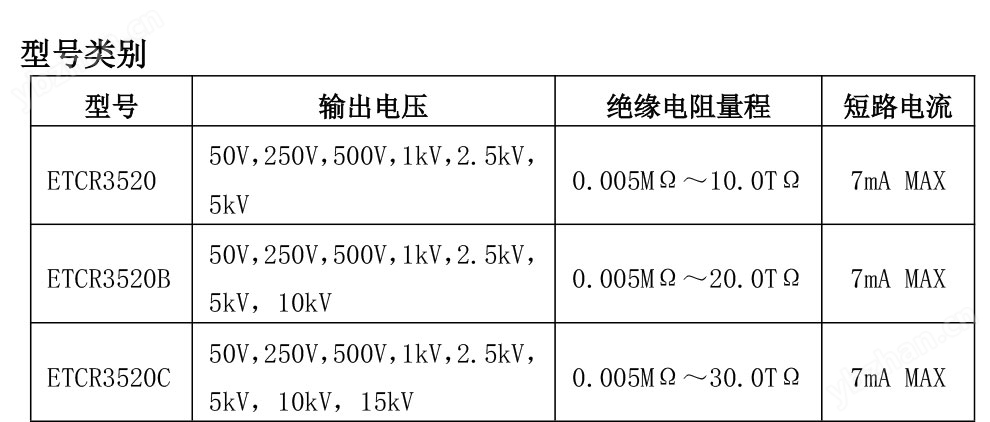

產品型號 | ETCR3520 | ETCR3520B | ETCR3520C |
額定電壓 | 50V，250V，500V，1000V，2500V，5000V | 50V，250V，500V，1000V，2500V，5000V，10kV | 50V，250V，500V，1000V，2500V，5000V，10kV，15kV |
輸出電壓精度 | +4%±10V（50V時+4%±2V） | +4%±10V（50V時+4%±2V） | +4%±10V（50V時+4%±2V） |
絕緣電阻量程 | 0.005MΩ～10.0TΩ | 0.005MΩ～20.0TΩ | 0.005MΩ～30.0TΩ |
短路電流 | 7mA MAX | 7mA MAX | 7mA MAX |
電 源 | DC14.8V，6400mAh可充鋰電池 | ||
電容測量 | 范圍：10nF～200uF；精度±10%rdg±10nF | ||
電壓測量 | 范圍：0V～1000V；精度±5%rdg±3V | ||
自設輸出電壓 | 3520：40V～5kV，3520B：40V～10kV，3520C：40V～15kV | ||
自設測試時間 | 10秒～3600秒 | ||
極化指數（PI） | 有 | ||
吸收比（DAR） | 有 | ||
步進（STEP） | 有 | ||
斜坡（RAMP） | 有 | ||
介質放電（DD） | 有 | ||
實時電流示數 | 顯示測試電流值，電流顯示范圍：0.001nA～7.5mA | ||
實時電壓示數 | 實時監測測試端子電壓，非測試狀態下電壓大于36V時禁止測試，以保護儀表及操作人員安全。 | ||
測試計時器 | 自動記錄測試時長，計時范圍：0s～9999s | ||
存儲功能 | 自動存儲測試數據1000組，可在本機顯示、回放保存的測試記錄。 | ||
USB通信 | 有，可通過USB線將測試記錄轉儲到PC中。 | ||
藍牙通信 | 有，可連接安卓手機或其他具有藍牙通信功能的裝置。 | ||
電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 | ||
自動關機功能 | 開機15分鐘后自動關機 | ||
儀表尺寸 | 280mm×260mm×160mm | ||
儀表質量 | 約5.72kg（含附件） | ||

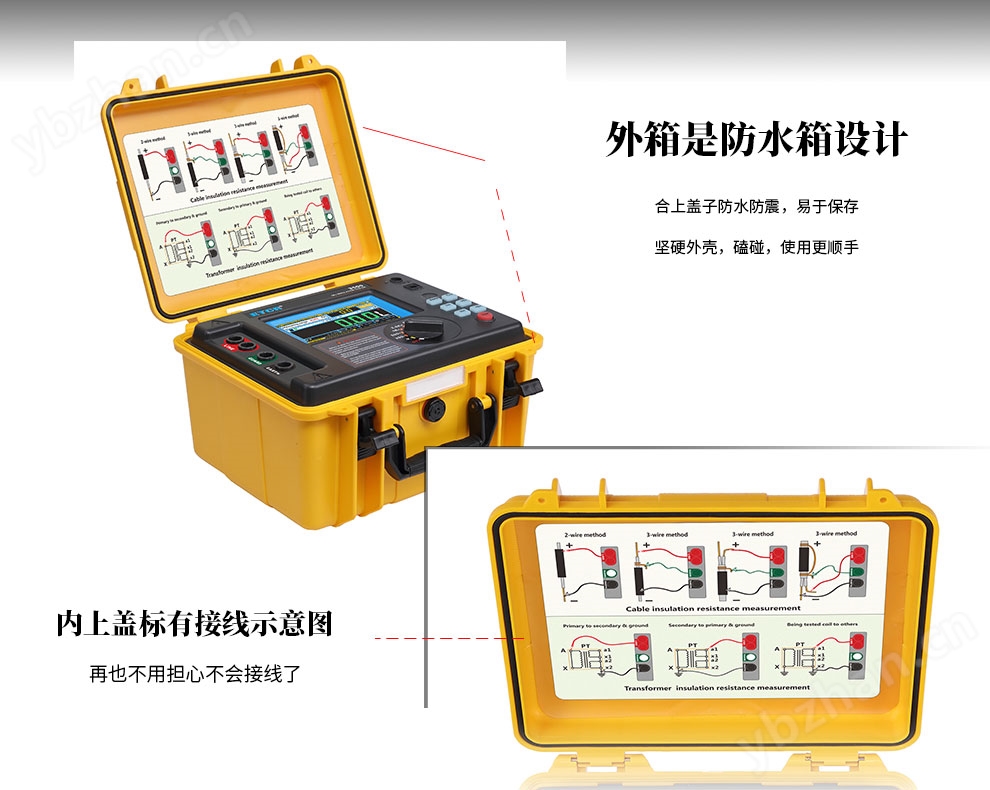

保護等級 | 合上蓋子IP65，打開蓋子IP40 | ||
最大抗噪聲/干擾 | 8mA | ||
工作環境 | -20℃～50℃；80%RH | ||
耐 壓 | AC 3kV 50Hz 1min（測試線路與外殼間） | ||
適合安規 | IEC61010-1，IEC61326-1 | ||
隨機附件 | 主機：1臺；高壓測試線（紅色）：1個；測試線（綠色）：1個；測試線（黑色）：1個；鱷魚夾：1個；掛鉤：1個；電源適配器：1個；USB通訊線：1條；工具包：1件 | ||
