產品簡介在線詢價

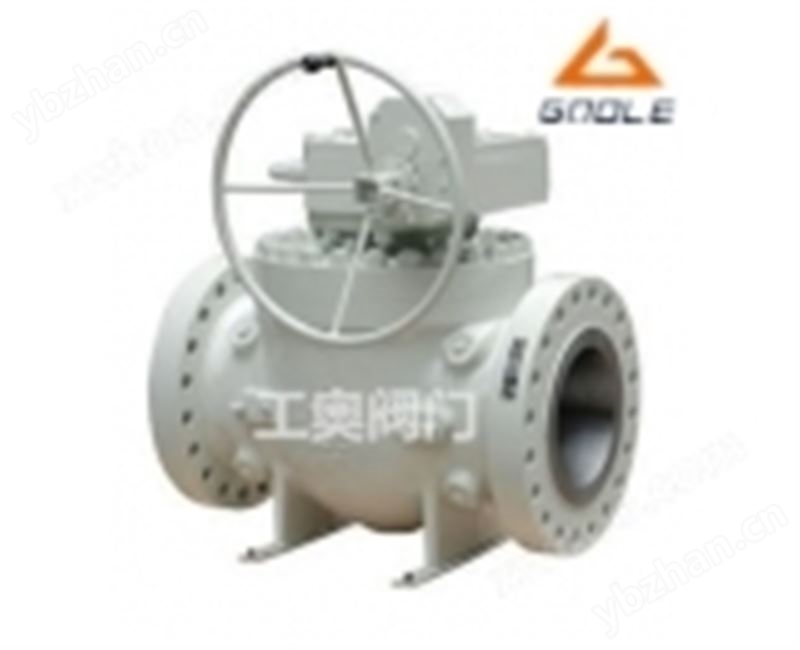

上裝式球閥整體式閥體設計，上裝式耳軸固定支持，法蘭或?qū)雍附Y(jié)構,適合用于天然氣管道，閥體是一體化，減少泄露點，維修方便，工藝，接受壓力高，使用范圍廣。

上裝式球閥產品詳情

一、上裝式球閥簡介

上裝式球閥廣泛應用在石油和天然氣管線上，及采油、煉油、石化、化工、化纖、冶金、電力、核電、食品和造紙等裝置中。上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。當閥門在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到點。

二、上裝式球閥的特點

密封性能好：金屬閥座尾端設置彈簧保證密封面有足夠的預頂力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門保證良好的密封性能；而當介質壓力較高時，介質在球體產生的不平衡力保證密封。
采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。
頂裝設計：只要卸下閥蓋即可進行維修或更換零件。
廣泛適用于粉塵、顆粒、高粘度等介質。

三、上裝式球閥執行標準

設計和制造：GB/T12237-1989；AP1608。
檢驗和試驗：GB/T13927-1992；AP1598。
法蘭連接：JB/T79.1~2-1994;ASME/ANSIB16.10

四、上裝式球閥的性能規范

公稱壓力 PN	常溫工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
10.0	10.0	15.0	0.6	11.0
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5
Class600	10.0	15.0	0.6	11.0

五、上裝式球閥的具體參數

殼體材料	閥座密封材料	適用溫度	適用介質
碳鋼C型	PTFE	≤150°	水蒸氣油品等
碳鋼C型	不銹鋼	≤425°	水蒸氣油品等
鉻鎳鈦鋼P型	PTFE	≤150°	硝酸類
鉻鎳鈦鋼P型	不銹鋼	≤200°	硝酸類
鉻鎳鉬鈦鋼R型	PTFE	≤150°	醋酸類
鉻鎳鉬鈦鋼R型	不銹鋼	≤200°	醋酸類
鉻鉬釩鋼I型	硬質合金	≤550°	蒸汽、冶煉、能源等

六、上裝式球閥的零件材料

閥體閥蓋	GB	WCB		ZG1Cr18Ni9Ti			ZG0Cr18Ni12Mo2Ti	ZG15Cr1Mo1V
	ASTM	WCB		CF8			CF8M	WC9
球體	GB	ZG2Cr13/表面特殊處理		ZG1Cr18NiTi/表面特殊處理			ZG0Cr18Ni12Mo2Ti/表面特殊處理	ZG15Cr1Mo1V/表面特殊處理
	ASTM	CA15+HF		CF8+HF			CF8M+HF	WC9+HF
閥桿	GB	2Cr13			1Cr18Ni9Ti		0Cr18Ni12Mo2Ti	25Cr2Mo2V
	ASTM	420			304		316	F22a
閥座、密封面	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2Ti	D517
	ASTM	PTFE	420	PTFE	304	PTFE	304	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB		35			0Cr18Ni9	0Cr18Ni9	15Cr1Mo1v
	ASTM		A193B7			A320-B8	A320-B8	A193B16
螺母	GB		45			0Cr18Ni9	0Cr18Ni9	20CrMo
	ASTM		A194 2H			A194-8	A194-8	A194-4

七、上裝式球閥的結構圖

八、上裝式球閥的連接尺寸

公稱壓力PN	公稱通徑	尺寸
公稱壓力PN	公稱通徑	L	D	K	d	y	b	z-d0	Ws	Hs	Hw	Hd
1.6MPa	50	2.3	165	125	100	--	16	4-ф18	250	194	--	--
	65	222	185	145	120	--	18	4-ф18	350	215	--	--
	80	241	200	160	135	--	20	8-ф18	500	218	--	--
	100	305	220	180	155	--	20	8-ф18	800	232	--	--
	125	356	250	210	185	--	22	8-ф18	800	255	--	--
	150	394	285	240	210	--	24	8-ф18	1000	340	445	490
	200	457	340	295	265	--	26	12-ф23	1200	410	490	540
	250	533	405	355	320	--	30	12-ф23	--	--	560	620
	300	610	460	410	375	--	30	12-ф25	--	--	630	705
	350	686	520	470	435	--	34	16-ф25	--	--	710	790
	400	762	580	525	485	--	36	16-ф30	--	--	840	920
	450	864	640	585	545	--	40	20-ф30	--	--	960	1060
	500	914	715	650	608	--	44	20-ф34	--	--	1110	1230
2.5MPa	50	216	165	125	100	--	20	4-ф18	250	195	--	--
	65	241	185	145	120	--	22	8-ф18	350	215	--	--
	80	283	200	160	135	--	22	8-ф18	500	218	--	--
	100	305	230	190	160	--	24	8-ф23	800	232	--	--
	125	381	270	220	188	--	28	8-ф25	800	255	--	--
	150	403	300	250	218	--	30	8-ф25	1000	340	445	490
	200	502	360	310	278	--	34	12-ф25	1200	410	490	540
	250	568	425	370	332	--	36	12-ф30	--	--	560	620
	300	648	485	430	390	--	40	16-ф30	--	--	630	705
	50	762	555	490	448	--	44	16-ф34	--	--	710	790
	400	838	620	550	505	--	48	16-ф34	--	--	840	920
	450	914	670	600	555	--	50	20-ф34	--	--	960	1060
	500	991	730	660	610	--	52	20-ф41	--	--	1110	1230

九、上裝式球閥的具體尺寸數據

壓力等級	公稱通徑		主要尺寸
	mm	inc	L		D	D1	D2	f	Z-φd
	mm	inc	RF	BW	D	D1	D2	f	Z-φd
Class 150	150	6	394	457	280	241	216	2	8-φ22
	200	8	457	521	343	298.5	270	2	8-φ22
	250	10	534	559	407	362	324	2	12-φ25
	300	12	610	635	483	432	381	2	12-φ25
	350	14	686	762	534	476	412.8	2	12-φ29
	400	16	752	838	597	540	470	2	16-φ29
	450	18	864	915	635	578	533.4	2	16-φ32
	500	20	914	991	699	635	584	2	20-φ32
	600	24	1067	1143	813	749	692	2	20-φ35

壓力等級	公稱通徑		主要尺寸
	mm	inc	L			D	D1	D2	f	Z-φd
	mm	inc	RF	RJ	BW	D	D1	D2	f	Z-φd
Class 300	150	6	403	419	457	318	270	216	2	12-φ22
	200	8	502	518	521	381	330	270	2	12-φ22
	250	10	568	584	559	445	387.4	324	2	16-φ29
	300	12	648	664	635	521	450.8	381	2	16-φ32
	350	14	762	778	762	584	514.4	412.8	2	20-φ32
	400	16	838	854	838	648	571.5	470	2	20-φ35
	450	18	914	930	914	711	628.6	533.4	2	24-φ35
	500	20	991	1010	991	775	685.8	584	2	24-φ35
	600	24	1143	1165	1143	915	812.8	692	2	24-φ41

十、訂購須知

來電詢價、訂購時，注明產品類型、應用場所、材質、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及功率等參數，以便我們?yōu)槟阏_選型及報價。

《永嘉工奧閥門有限公司》
