銥泰大口徑接地電阻在線檢測儀產品功能

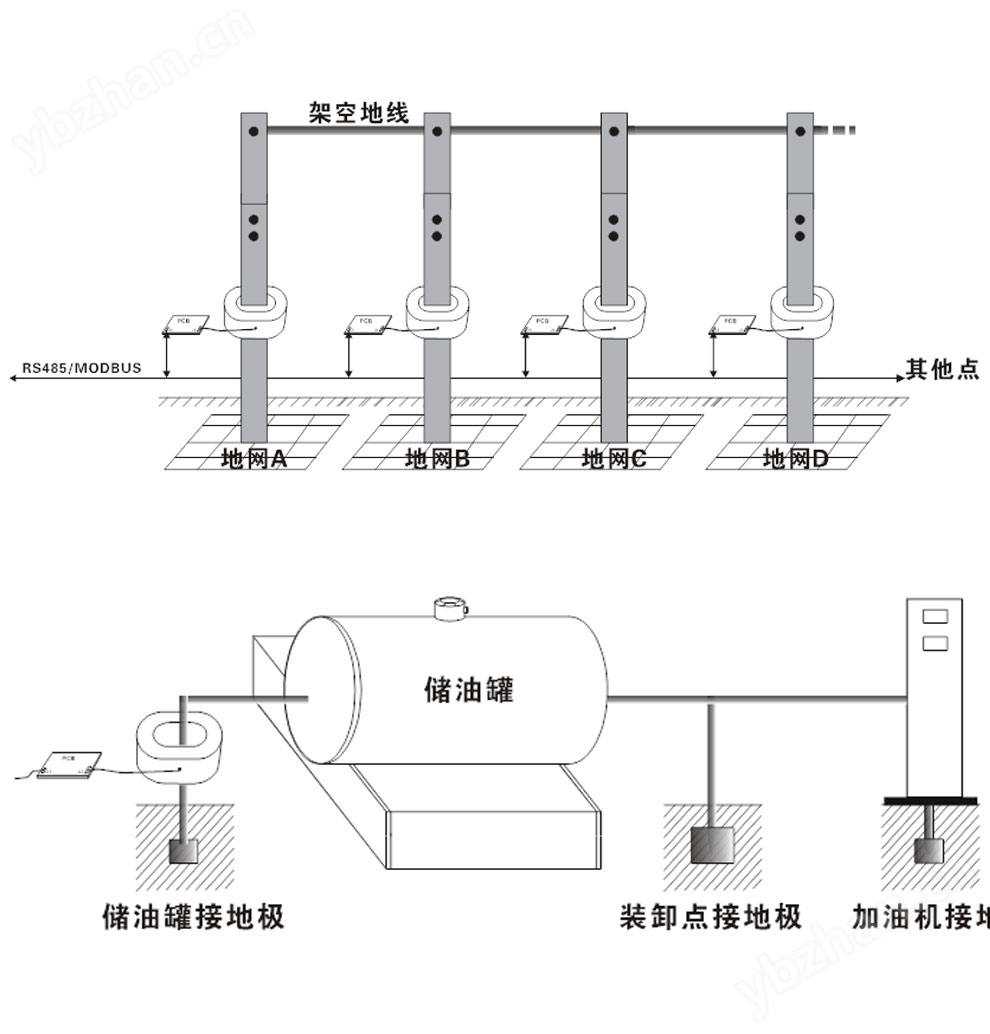

適用于回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測。
銥泰大口徑接地電阻在線檢測儀產品特點
1. 提供傳感器和PCB模塊，便于用戶二次開發接地電阻在線監測產品。

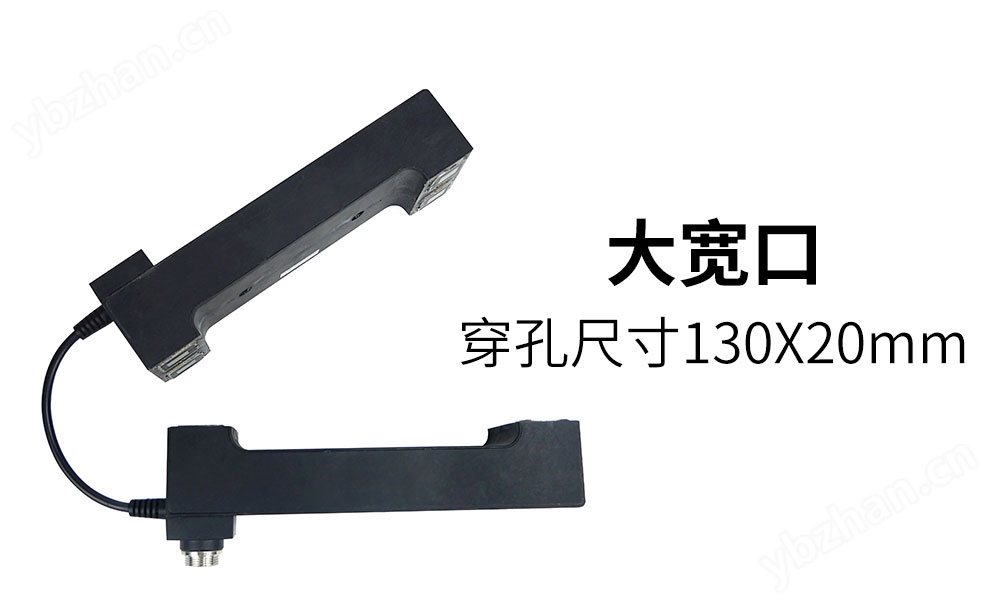

2. 非接觸測量技術，開合式大口徑傳感器，適合130mm寬扁鋼地線，安裝時無需斷開接地引下線，方便快捷。
3. 配有RS485（支持MODBUS-RTU通訊協議）或選購4G通訊模塊(UDP 字符上報)，與用戶計算機連接，實現遠程實時監測。
可選購加配防雷小板，適用于室外多雷擊場合，供電為12V-24V。4G和防雷小板不可同時選購。

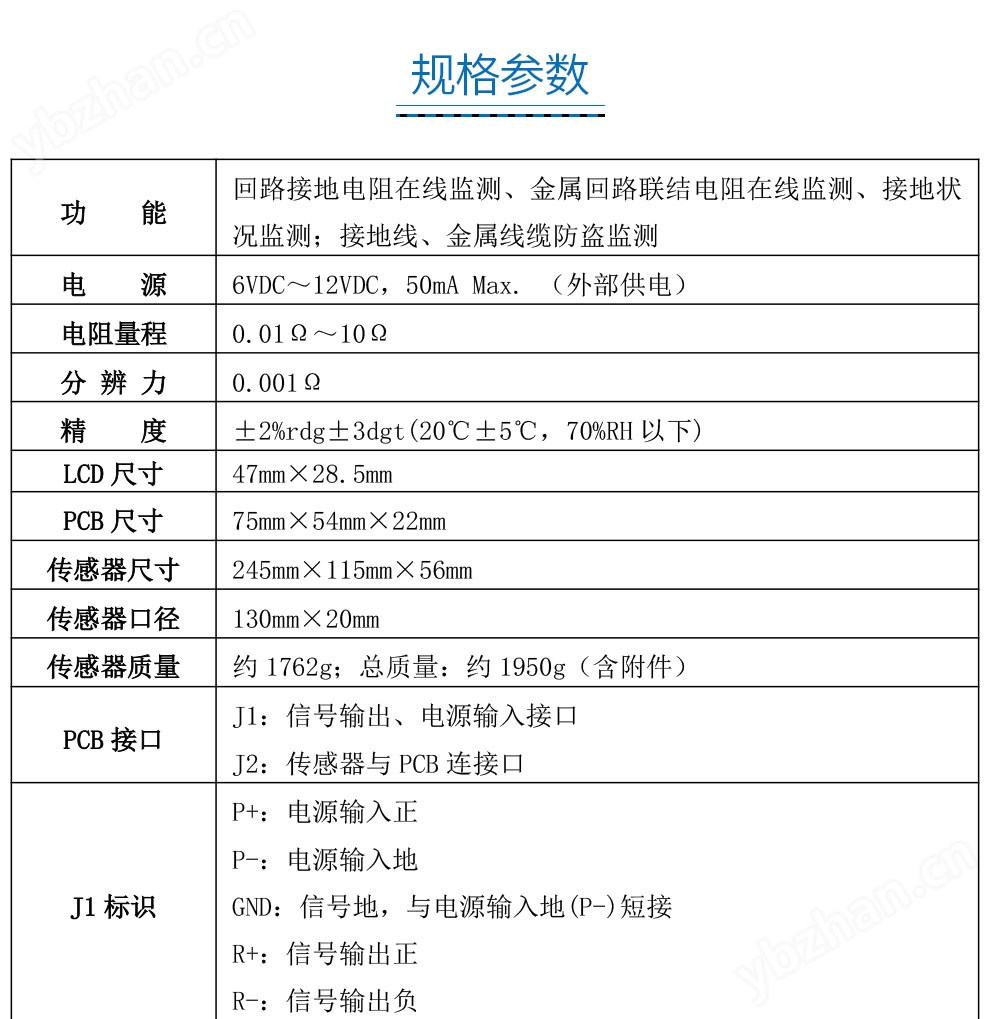

測量范圍 | 量程：0.01Ω～10Ω；分辨力：0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
電 源 | 6VDC～12VDC，50mA Max. （外部供電） |
質 量 | 約1950g（含附件） |

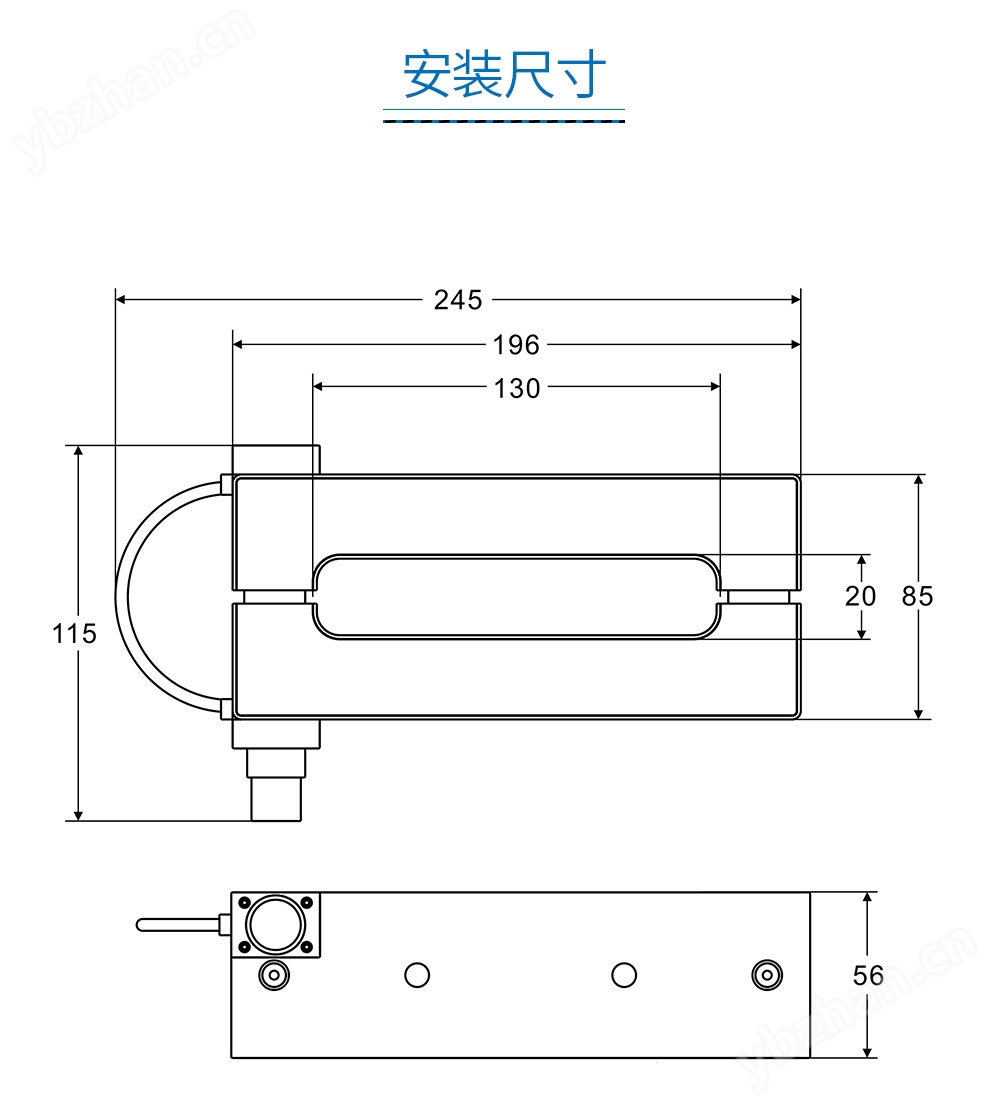

傳感器尺寸 | 245mm×115mm×56mm |
傳感器口徑 | 130mm×20mm |
LCD尺寸 | 47mm×28.5mm |
PCB尺寸 | 75mm×54mm×22mm |
安裝要求 | 傳感器及電路板需要置于其它防護箱內 |
單次測量時間 | 約0.5秒 |
PCB接口 | J1：信號輸出、電源輸入接口 J2：傳感器與PCB連接口 |
J1標識 | P+：電源輸入正 R+：信號輸出正 P-：電源輸入地 R-：信號輸出負 GND：信號地，與電源輸入地(P-)短接 |
通訊方式 | RS485通訊方式(支持ModBus協議)或選購4G通訊模塊(UDP字符上報) |
常規版本4G | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
全球版本4G | LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM B2/B3/B5/B8 |
隨機附件 | 傳感器：1件；PCB模塊：1件；連接線：1條；信號線：1條；內六角扳手：1個 |
