| 功能特點 |
計量功能
a.分時計量正、反向有功電能（有功計量方式可設置）；
b.分時計量正、反向無功電能（無功計量方式可設置）；
c.計量有功總電能、無功總電能,分相有功電能、分相無功電能；
d.分時計量正、反向有功,正、反向無功的需量及發生時間；
e.需量周期15分鐘；
f.電量及需量可記錄3個月內的數據，其中正向有功電能和正向有功需量可記錄12個月的歷史數據。
復費率功能
a.可編程4種費率，12個時段，8個日時段表，10個時區，12個公共假日，周休日設置；
b.如使用多個時區，在進行時區轉換時將保存時區轉換時的有功電能。
顯示功能
a.具有數據輪顯功能，輪顯內容編碼及時間、順序可任意設置；
b.具有按鍵顯示功能，顯示內容及順序可任意設置；
c.使用遙控器可查看所有顯示項數據內容。
通訊功能
a.電表具有一個RS485接口和一個紅外通訊接口，PC機或掌上電腦可同時通過兩個通訊接口與電表進行通訊，雙方通訊互不干擾；
b.RS485接口與電表內部實行電氣隔離，并設計有硬件保護電路。
輸出功能
a.具有脈沖測試口輸出功能,其輸出符合遠動脈沖輸出要求；
b.具有多項功能信號輸出，可實現1Hz時鐘、超負荷跳閘、失壓報警信號、需量周期檢測等輸出功能；
c.具有報警燈輸出功能。
事件記錄功能
a.實時測量A、B、C三相電壓、電流、功率、功率因數、視在功率等瞬時值以及當前頻率；
b.具有斷相、失壓、失流、停電來電、編程、需量清零、廣播校時、時間修改等事件記錄功能。
| 技術指標 |
| 技術參數 | 計量范圍：0～999999.99kWh 0～999999.99kvarh |
| 頻率：50Hz | |
| 顯示：LCD | |
通訊波特率：① 485口:1200～4800bps (默認1200bps 偶校驗) ?、?紅外:1200bps | |
| 通訊規約：DL/T 645-1997《多功能電能表通信規約》 | |
| 通訊方式：RS485接口、紅外接口 | |
| 電氣參數 | 正常工作電壓：0.9Un～1.1Un |
| 擴展工作電壓：0.8Un～1.15Un | |
| 每相電壓回路功耗：≤2W和10VA | |
| 每相電流回路功耗：≤1VA | |
| 數據備份電池電壓：3.6V（DC） | |
費率 工作參數 | 時鐘準確度：日誤差≤0.5s(23℃) |
| 電池容量：≥1000mAh | |
| 停電后數據保存時間：≥10年（用新電池時） | |
| 氣候條件 | 正常工作溫度：-25℃～+55℃ |
| 極限工作溫度：-40℃～+70℃ | |
| 相對濕度≤95% | |
| 機械參數 | 外形尺寸：271mm×171mm×78mm（含掛鉤） |
| 安裝尺寸：240mm×150mm |
| 型號規格與脈沖常數對照表 |
| 型號 | 規格 | 準確度等級 | 額定電壓 | 標定電流 |
| DSSF25 | 三相三線 | 有功：0.5S、1級 無功：1、2級 | 3×100V | 3×0.3(1.2)A |
| 3×1.5(6)A | ||||

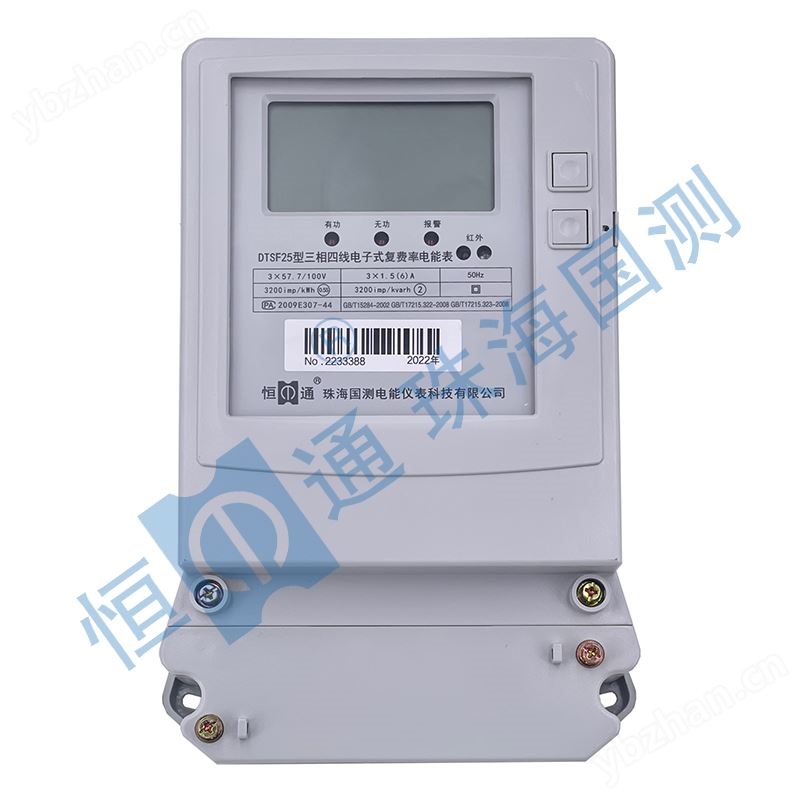

| DTSF25 | 三相四線 | 有功：0.5S、1級 無功：1、2級 | 3×220/380V | 3×0.3(1.2)A |
| 3×1.5(6)A | ||||
| 3×10(40)A | ||||
| 3×10(60)A | ||||
| 3×20(80)A |
| 安裝尺寸圖 |
| 功能端子接線圖 |
| 產品符合標準 |
GB/T 17215.321《交流電測量設備特殊要求 第21部分：靜止式有功電能表(1級和2級)》
GB/T 17215.322《交流電測量設備特殊要求第22部分：靜止式有功電能表（0.2S級和0.5S級）》
GB/T 17215.323《交流電測量設備特殊要求 第23部分：靜止式無功電能表(2級和3級)》
DL/T 614-2007《多功能電能表》
