物聯網水肥一體化智能灌溉系統
系統概述：
RH-SF水肥一體化就是將灌溉與施肥通過物聯網智能控制系統操控，根據田間氣象環境、土壤墑情、農作物苗情、農作物蟲情的情況，時機把水分及養分定時，定量的，按比例直接提供給農作物根系或葉面，達到科學灌溉與合理施肥的效果，相較于傳統畦灌、溝灌、淹灌和漫灌，實現降肥增效，節水灌溉目標。主要用在農田、果園、茶園、溫室大棚、林場。
系統組成：
RH-SF物聯網水肥一體化智能灌溉系統通常包括水源工程、首部樞紐、田間輸配水管網系統、灌水器、物聯網田間氣象站（或土壤墑情監測站、智能溫室控制系統、遠程智能蟲情測報系統、土壤養分檢測儀）、物聯網云平臺/手機APP客戶端等組成部分。
系統配置：
項目 | 內容 |
控制方式 | ·時間控制：設定時間灌溉 ·肥水比例：設定流量比例來控制水肥比 ·外部信號控制：土壤濕度控制水泵開關 ·無線控制：無線采集傳感器值及控制 |
電磁閥（區間數） | ·依據項目需要可分多個區域 |
系統特征 | ·肥料控制：肥料供應量百分比來控制 ·流量控制：根據各灌區、各大棚內流量傳感器的值判斷閥門狀態 ·可選擇施肥或者直接灌溉 ·灌溉使用原灌溉網絡的壓力不需要加壓泵 ·報警及停止：超出壓力上限值時發出報警及停止運行 ·報警及停止：超出土濕上限值時發出報警及停止運行 ·一鍵灌水：緊急灌水（手動灌水） ·臨時停止：一鍵停止運行功能 ·灌溉區域閥門采集使用無線傳輸節約拉線成本 |
硬件特征 | ·包含嵌入式現場下位機控制器、信號采集模塊、設備驅動模塊以及人機交互10寸觸摸屏等，可完成灌溉精準調控、水肥信息采集、云服務器交互等工作； |
智能水肥機具有快速運算能力，配合新傳感技術以及大數據分析技術保證設備操作簡單，智能運行。支持XPH、標準MODBUS雙協議切換；可支持JSON/HTTP數據上報。 | |
·可利用lora或nb-lot技術拓展接入現場環境采集設備以及現場灌溉控制設備 | |
外形特征 | ·外形尺寸：783mm*573mm*1274mm（長寬高）； ·內置系統不銹鋼離心泵、過濾系統，檢控系統，電氣柜，施肥桶和吸肥通道組合。 ·10寸觸摸屏顯示 ·棚內使用無線傳輸節約拉線成本 ·系統標配3路注肥通道，預留1路，單通道施肥量420L/h； ·可與物聯網平臺聯動，根據采集的墑情等信息智能配比，自動記錄施肥時間、施肥區域、流量、PH值、EC值、各母液使用量等。 |
溫室原理圖：
輪灌示意圖：
項目整體流程：
1、詳細了解用戶所在地區、地形地貌、農作物種類、種植面積、既有設施、水源情況、氣象環境等信息；
2、結合成功案例，依據用戶描述和勘察進行分析匯總，初步擬定設計方案；
3、設備選型，采用符合設計需要的水肥一體機型號，包括手動型、半自動型和全自動型，選擇品質一線灌溉設備及零部件，打造符合用戶實際需要且性能高校，安全穩定的水肥一體化系統。
4、方案制定，技術團隊到達現場勘察，收集準確田間數據，與客戶溝通灌溉模式（噴灌、滴灌），設計包括但不限于作物行間距、輪灌組分區等細節，形成完整的設計報價方案。
5、技術團隊施工建設，全程標準化管理，過程資料可視化、可回溯，完工后培訓用戶設備使用、維護保養，直至驗收交付使用。
6、提供優質售后服務。
物聯網云平臺：
管理和控制的完整農田、溫室信息系統和控制管理平臺，配置不同的功能模塊可靈活地實現對應現場環境的信息采集、控制和管理功能。
實時數據查看：

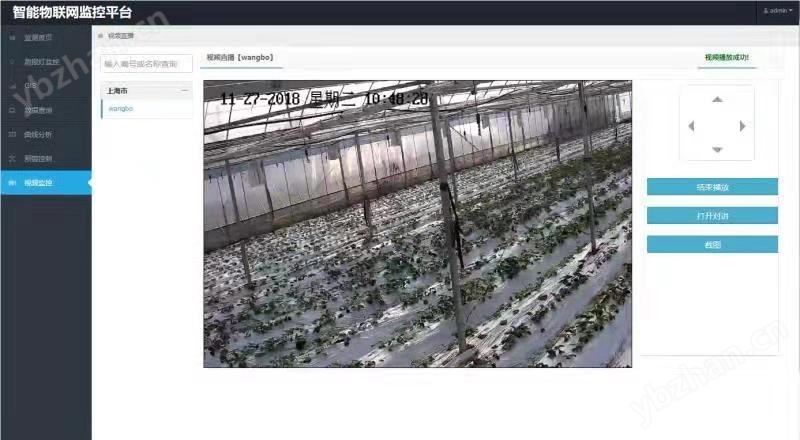

視頻監控：
實現通過物聯網云平臺與手機客戶端遠程觀看基地的視頻，便于用戶的實時掌握田間與溫室的實際情況，苗情的生長，病情害監測，實現可視化管理。視頻監控系統由攝像機、硬盤錄像機、中心端監控軟件組成，由攝像機采集各個監控點視頻圖像信號，將圖像信號通過有線傳輸?shù)街行亩吮O(jiān)控軟件，該系統具備存儲，查看，回放的功能。
手機客戶端：
建立手機系統，用戶使用手機客戶端APP就可以控制和查看實時數據，手機端具有手動啟動、關閉電磁閥，水泵等設備功能。
配套儀器：
1、物聯網農業氣象站
2、智能遠程蟲情測報系統
3、太陽能殺蟲燈
4、土壤墑情監測站
5、土壤養分檢測儀
6、苗情監測系統
7、其它植物生理及土壤檢測與植保儀器設備
系統應用：
1、農業科研與高校農學課題實驗，主要應用項目有鹽堿地改良種植、資源環境氣候研究、水土保持與節水灌溉研究、作物育種育苗與生長發育過程的研究；
2、高標準農田建設項目中，與物聯網農業氣象站、土壤墑情監測站、智能遠程蟲情測報系統、苗情監測系統組合的農業四情系統結合，擴展應用土壤養分檢測儀、物聯網孢子捕捉儀、物聯網太陽能殺蟲燈、植保無人機等儀器設備形成科技支撐部分；
3、都市數字農業應用，其中包含設施農業，即智慧溫室項目，智慧果園項目、智慧茶園項目，種養循環項目等。
