用途及特點：

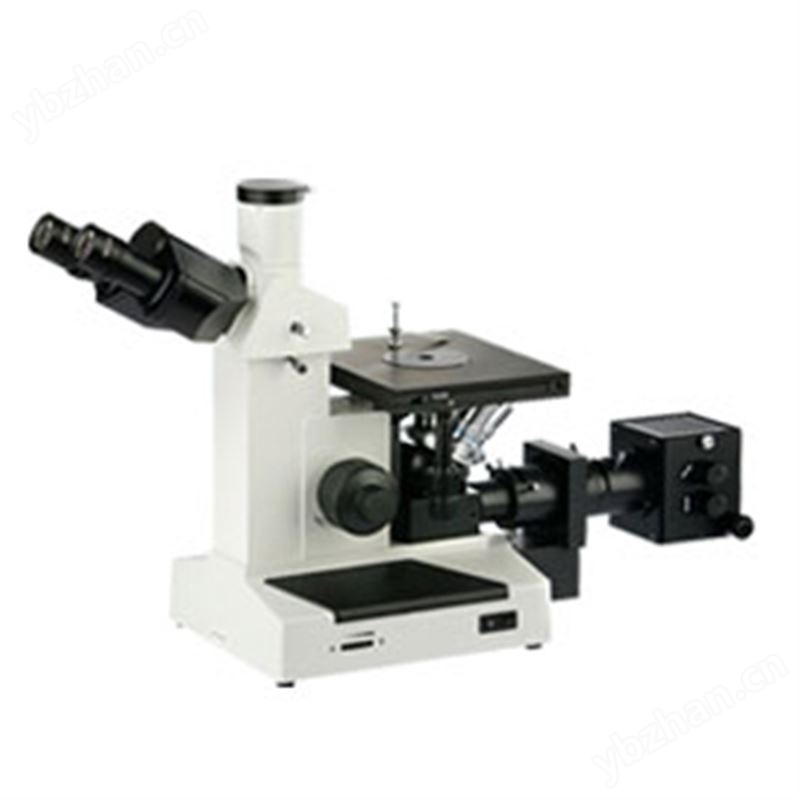

三目倒置金相顯微鏡，可以用來觀察材料表面的組織結構及形態，操作時試樣觀察表面向下，并與工作臺面平行，因此與試樣的高度和形狀無關，適合較大的試樣，并使操作比較方便。
◇具備大移動載物臺和多種孔徑的載物片，適合較大試樣的操作；
◇外置式的同軸反射照明系統，便于調整光路、插入濾色片和更換燈泡；
◇升降調焦系統帶有限位裝置，可避免試樣與物鏡的磕碰，及大批量檢測時不必重復調焦。
技術規格：
1.結構： 倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調 4物鏡轉換器
2.總放大倍率： 顯微鏡100×～1000×
3.分劃目鏡： 10× 平場可變焦 格值0.1 mm
4.測微尺： 格值0.01 mm / 1 mm
5.雙層機械載物臺： 200 × 152 mm 移動范圍15 × 15 mm
6.調焦機構： 同軸粗微動 限位保護 升降范圍30 mm 微調0.002 mm
7.同軸反射照明系統： 亮度可調 鹵素燈20W / 6V帶濾色片(黃,綠,藍,磨砂)
8.物,目鏡和放大倍率： 標準配置 (可以選配其他倍率物、目鏡)
平場消色差物鏡PL (其中PLL為長工作距) | 目鏡PL10× | ||||
| 放大倍率 | 數值孔徑 | 系統 | 視場直徑 (mm) | 工作距離 (mm) | 總放大倍率 |
| PL 10× | 0.25 | 干 | 1.80 | 8.90 | 100× |
| PLL20× | 0.40 | 0.90 | 3.76 | 200× | |
| PLL40× | 0.65 | 0.45 | 2.69 | 400× | |
| PL100× | 1.25 | 油 | 0.17 | 0.44 | 1000× |
金相顯微鏡成套性
| 平場消色差物鏡PL (其中PLL為長工作距) | 目鏡PL10× | ||||
| 放大倍率 | 數值孔徑 | 系統 | 視場直徑 (mm) | 工作距離 (mm) | 總放大倍率 |
| PL 10× | 0.25 | 干 | 1.80 | 8.90 | 100× |
| PLL20× | 0.40 | 0.90 | 3.76 | 200× | |
| PLL40× | 0.65 | 0.45 | 2.69 | 400× | |
| PL100× | 1.25 | 油 | 0.17 | 0.44 | 1000× |
選配件
| ⑴ 平場物鏡PL | 2.5×,4×,5×,10×,20×,25×,40×,50×,60×,80×,100×油(其中部分長工作距PLL) |
| ⑵ 平場目鏡PL | 5×, 10×,12.5×,16×,20× |
