二維三維邊坡雷達掃描系統

系統基本原理及介紹
該系統為Ku波段毫米波雷達系統,主要利用脈沖壓縮、合成孔徑、差分干涉、相位解纏和小波去噪等技術實現目標物距離向和方位向的高分辨率識別,以相位為研究對象,通過差分干涉測量技術推演出被測區域的高精度形變信息,可遙感測量露天邊坡、尾礦庫、水壩、礦山的變形和沉降指標,測量精度可達0.1mm,遙測距離可達3~5公里,可對各種二維及三維目標物進行實時掃描,實現實時坍塌報警,搭載我們的的無人機系統,數據共享,可實現三維地形、建筑物及構筑物的三維建模,模型精度1~5 cm。

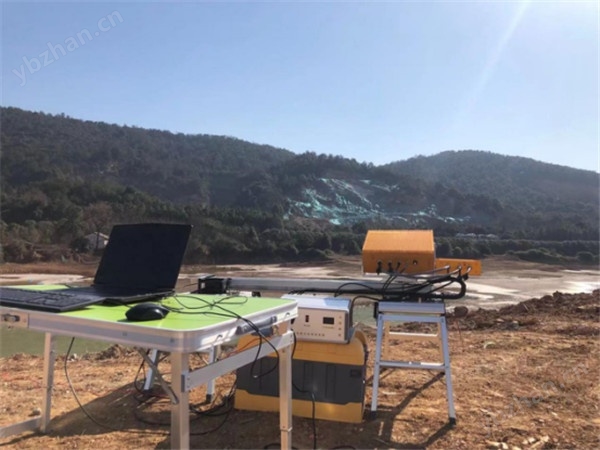

系統組成
● 雷達主機(接收機、發射機及控制器)
● 掃描滑臺
● 上位機分析軟件
系統特色功能
·24小時365天實時監測
·超長距離遙感測量
·無人值守自動分析預警
·支持監測數據網絡上傳至云平臺,可隨時隨地遠程訪問
·后臺大型SQL server數據庫
·支持二維、三維彩色圖形實時監測顯示
·支持三維模型導入
·支持報表輸出
·支持手機短信報警
·支持聲音報警
·支持曲線繪圖
·支持報警門限設置
·支持遠程系統重啟
系統技術參數
型號 | WBX-3-4 |
工作頻段 | Ku |
監測距離(公里) | 3~5 |
距離分辨率(米) | 0.5 |
位移監測分辨率及精度 | 0.1~1 |
方位分辨率 | 3~4.5 |
監測角度區間(°) | 30×30 |
通訊接口 | 千兆網 |
掃描周期 | 5~15(取決于監測距離) |
三維建模精度 | 1~5cm |
通訊接口 | 千兆網 |
工作溫度 | <50°C |
工作濕度 | <95%RH |
電源類型 | AC220V,50Hz或DC24V可選 |
產品認證 | 通過CE歐盟認證及第三方計量認證 |
監測主界面
SAR圖
形變監測云圖
形變點追蹤時域曲線
三維DEM數字形變?cè)茍D
應用領域
山體滑坡
水壩監測
尾礦壩監測
