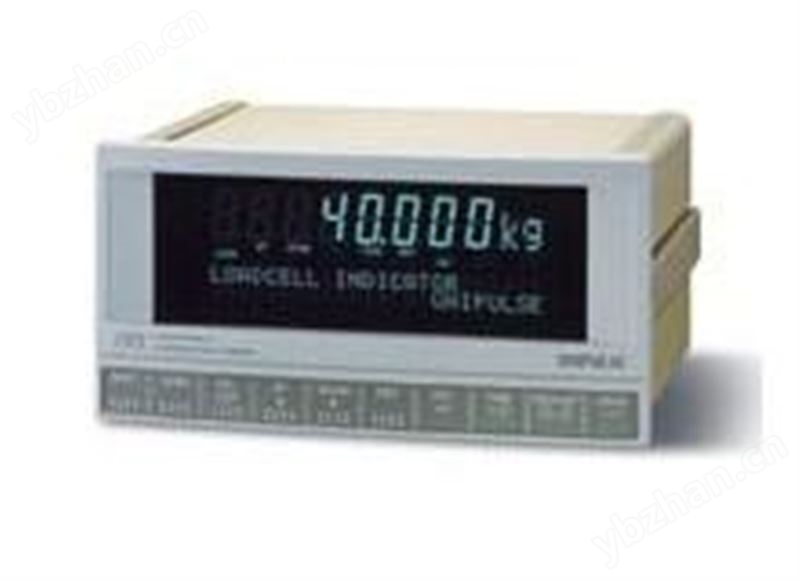

F850—動態稱重控制器
一、產品概要
用于臺秤、料斗秤、校驗秤等等的高速動態計量的經典稱重控制儀表
每秒100次的高速A/D轉換、高速數字處理能力、減衰特性的貝塞爾低通濾波，與外圍設備通過SI/FⅡ接口可以簡單地構筑網絡系統。是一款從一般的臺秤應用到料斗秤、校驗秤等各種的高速計量都可以滿足要求的稱重儀表。其系列儀表有F850X1專用動態校驗秤儀表、F850-X2專用動態軸載秤儀表。
二、技術參數
（1）模擬部分
激勵電壓：DC10V±5%，輸出電流120mA以內，長線補償設計(最多可并聯4個350Ω?jìng)鞲衅?
零點調整范圍：0～約2mV/V(數字調整)
量程調整范圍：0.3～2.0mV/V(數字調整）
最小輸入分度：0.3μV/分度count
精度：非線性：0.01%/FS以內(Typ0.005%/FS常溫)；零點漂移：0.1μV/℃ RTI以內(Typ0.08μV/℃)
量程漂移：15ppm/℃以內(Typ5ppm/℃)；干擾：0.1μVp-p RTI以內(0.1～10Hz)
模擬濾波：貝塞爾低通濾波(-12dB/oct.) 2Hz，4Hz，6Hz，8Hz（根據DIP SW選擇）
A/D轉換器：速度…100次/秒，分辨率…16bit(二進制)
最小顯示分辨率：1/10000
二次校正：只需輸入傳感器的額定值不需要實物（免砝碼）的等效輸入校正方式
（2）設定部分
設定方法：直接鍵盤設定操作（帶有鍵盤操作時的聲音提示），或通過RS-232C進行外部的設定
設定值的存儲：初期設定值……NOV RAM（非易失性RAM）
其他的設定值……鋰電池的備份C-MOS RAM
(根據使用條件，保存環境的不同，可以存儲7年以上)
設定值的保護：防止由于誤操作可以設定初期設定值或者是校正值的操作禁止（LOCK）
（3）輸入/輸出部分
外部信號輸出：晶體管的集電極開關輸出（發射極=COM端子）晶體管ON的時候輸出為L(zhǎng)O
外部信號輸入：接點（繼電器開關等）或者是無接點（晶體管，集電極開關等）
COM端子短路的時候?yàn)镺N
接口：SIF:2線式串口（標配）
SI2:2線式高速雙向串口（標配）
232:RS-232C通訊接口（選購件）
（4）顯示部分
顯示器：字高17mm的熒光顯示屏的數字顯示（8位）
重量値表示：5位， 符號：最前一位顯示負號
******秤量値：5位（到99999為止）
文字顯示：5×7dot顯示， 24位×2行 ANK
單位顯示：5×7dot顯示，可以從2文本t,kg,g,N,lb,無單位，之中選擇
顯示次數：3.6.13.25次/秒可選（顯示系統速度是100次/秒時）
最小分度：1～100之中（1250）設定
小數點：0/0.0/0.00/0.000可選
中心零點：顯示為真正的零點（0±1/4分度），或者是顯示為各個數值的中間
信息顯示：顯示為各種設定菜單或者引導畫面。除了設定的時候顯示儀表的動作狀態
狀態顯示：HOLD/ZALM/ZT/STAB/TARE/NET/GROSS/CZ/ LOCK/NZ/SP1/SP2/SP3/UNDER/GO/OVER/LO/HI
（5）一般性能
電源電壓：AC85～110V?102～132V?170～220V?187～242V(訂貨時指定) 50/60Hz
消耗功率：約15VA
使用條件：溫度…使用溫度范圍 -10℃～＋40℃，保存溫度范圍 －40℃～＋80℃
濕度…85%RH以下(無凝霜)
外形尺寸：192(W)×96(H)×154(D)mm(不含凸起部分)，DIN規格尺寸
安裝尺寸：186(W)×92(H) mm(+0.5/-0)，※安裝板的厚度在1.6mm以上
重量：約2.2kg
（6）隨機附屬品
AC輸入電源線（2m）：1
預備保險絲(1A)：1
端子臺連接用小型螺絲刀：1
傳感器接頭：1
控制信號用接頭：1
使用說明書：1
三、選購件
232：RS-232C通訊接口
四、其他選購件
CAAC2P-P2：AC輸入電源線2m
CAAC3P-CEE7/7-P1.5：AC輸入電源線（耐壓250V）1.5m
CN3P-2P：AC輸入電源線用3P-2P轉換接頭
CA4131：一端帶JR接頭（6芯）電源線頭部散狀3m
CA4230：JR-PRC轉換電源線（6芯）0.3m
CA4311：JR-PRC轉換電源線（6芯）4線式-6線式（520A用）1m
CN22：外部輸入輸出用57系列50p接頭
CN35：RS-232C用D-Sub25p接頭
LB01-NH：鋰電池（帶NH接口）
