F381A–具備波形比較功能液晶觸摸式儀表



產品概要

通過波形顯示可以將數字指示較難觀察到的物理變化量，在視覺上可以直觀的查看和確認。

F381A可以通過電阻應變式載荷傳感器和位置變化的位移傳感器組合使用，測量各種物理力、壓強及扭矩等物理量，并可波形顯示的動態測力儀表。

通過波形顯示可以將傳統數字顯示較難觀察到的物理變化量，在視覺上可以直觀查看并確認。

每秒4000次的高速處理能力，使微小的數值變化也能得到及時反映，F(xiàn)381A還具有上下限比較功能、各種保持功能和判定功能，這些功能使其在生產控制管理、自動儀器、試驗機等各個方面得到廣泛的應用。

產品特點：

一、高清液晶觸摸式顯示屏

在液晶觸摸式顯示屏上直接操作，使各項設定變簡單易行。

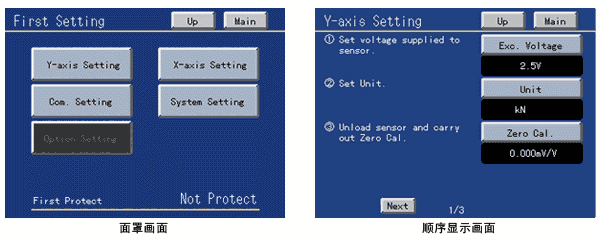

二、出色的操作性

可將不常規設定項目自動鎖定，按照事先設計好的設定順序顯示，大大提高操作的便利性。

三、測定數據可保存在SD卡上

測定的數據或者是設定參數可以保存在SD卡上。這些數據對于全部產品的生產或者是設備初次調試、產生故障時的原因分析及改善等有非常重要的意義。數據可以轉換為簡單的CSV格式（Excel），便于數據編輯。

四、+COM/-COM共用，Source Type/Sink Type訂購時可選

輸入形式可以選擇+COM/-COM共用形式，輸出形式可以選擇Source Type/Sink Type。便于連接所需的PLC等各種外部?jī)x器。

五、每秒4000次的高速處理能力

具有每秒4000次處理的高速A/D轉化?高速CPU處理器，即使是非常微小的傳感器輸入信號變化也都能夠及時撲捉到。



六、豐富的通訊接口

具有各種網絡通訊接口。從Ethernet，RS-232c開始到Omron的DeviceNet、三菱的CC-link等，可實現現場的各種PLC無縫連接。



七、波形比較及保持功能

通過測量波形的比較功能、各種保持功能可進行過程結果是否合格的判定，滿足各種現場實際應用。

（1）波形比較功能

將區間的設定波形的上下限理想波形與實際測定的波形進行比較。只要有一個力點超過了設定的上下限波形也將判斷為NG（不良品），避免了特殊點以外難以準確判斷與否合格的問題。

＜靠前基準，靠后基準＞

對于測定波形，設定的上下限理想波形可以選擇為靠前基準或靠后基準方式。即使測量的工件形狀不一致的時候也可以進行準確的判定。

＜相對移動＞

對于測定的波形來說，設定波形的上下限可以做相對的移動。而且如果將位移或者時間作為基準點設定時，可以利用測定波形基準點的負荷使設定波形做相對的移動。

（2）各種保持功能

將檢測波形分割為測定區間，可以任意切換選擇各種保持功能（采樣?峰值?谷值?P-P?相對峰值?相對谷值?拐點）并進行獨立的判斷?？梢愿鶕?jù)區間任意指定上限值、下限值、保持的模式種類等。通過對壓入剛剛開始的異常作為峰值保持，將壓入到底之前的負荷作為拐點保持，可以作出對同一個工序多點進行是否合格的判斷。

（3）位移脈沖輸入方式是標準配置

用于進行位移傳感器和應變式傳感器的2種輸入方式的平面波形比較&保持?？梢栽赬軸上連接位移電壓輸入或脈沖輸入，Y軸上應變式載荷傳感器。對于沖壓機的因?yàn)榧訅簳r(shí)間的變化情況時，由于工件的不規則引起的組裝時間的不均等變化，以時間為壓入管理無法準確判斷時，位移參考就非常有效果。

※　X軸什么也不連接的時候，可以進行波形比較&保持。

※　電壓輸入是選件

（4）比較結果顯示

波形比較功能及各項保持功能的比較結果可以查閱確認。（最近40數據）

一覽表示和個別表示的二個畫面可以切換選擇瀏覽。 nd:w?s’七、波形比較及保持功能 通過測量波形的比較功能、各種保持功能可進行過程結果是否合格的判定，滿足各種現場實際應用。

八、各部分的名稱和功能

九、應用案例

十、技術參數

（1）載荷傳感器輸入部分（電阻應變式載荷傳感器）：

傳感器激勵電壓：DC10V或者是2.5V±10% （出廠默認：2.5V），輸出電流：30mA以?xún)?nèi)

信號輸入范圍：-3.0mV/V～＋3.0mV/V

零點調整范圍：-3.0mV/V～＋3.0mV/V(數字演算的自動調整方式)

等效輸入校正范圍：-3.0mV/V～-0.5mV/V +0.5mV/V～＋3.0mV/V

等效標定范圍：0.1%/FS以?xún)?nèi)

負載校正范圍：-3.0mV/V～＋3.0mV/V

（約-0.005mV/V～+0.005mV/V時不可校正）

精度：非線性 ：0.02%/FS ±1digit以?xún)?nèi)（3.0 mV/V輸入時）

零點漂移 ：0.5μV/℃ RTI以?xún)?nèi)

量程漂移 ：0.01%/℃以?xún)?nèi)

模擬濾波：低通濾波（-6dB/Oct），可10、30、100、300HZ選擇

A/D轉換器：速度 ：4000次/秒

分辨率 ：24bit（二進制）

有效分辨率 ：3.0mV/V時約等于1/30000

模擬電壓輸出：輸出電平 ：輸入1mV/V時約等于2V

阻抗：2kΩ以上



（2）位移用傳感器輸入部分

標準：脈沖式輸入（集電極開路），

選購件：脈沖式輸入（總線驅動『LDI』）

******輸入頻率：50kHz

內部計數范圍：約1.000.000

編碼器：輸出 ：2相（A.B信號輸出）

單相輸出也可以對應（使用A相輸入時，所有脈沖信號向正的方向計數）

輸出端回路參數（標準） ：

集電極開路（NPN型，Vceo=30V以上　Ic=30mA以上）

輸出端口回路參數（LDI） ：RS-422基準



（3）位移用傳感器輸入（選購件：電壓輸入『VIN』）

信號輸入：-5V～+5V

輸入阻抗：約10MΩ

零點調整范圍：-5V～+5V(數字演算的自動調整方式)

等效輸入校正范圍：-5V～-1V +1V～+5V

等效輸入校正誤差：0.1%/FS以?xún)?nèi)

負載校正范圍：-5V～+5V

（約-0.01V～+0.01V時不可校正）

精度： 非線性 ：0.02%/FS ±1digit以?xún)?nèi)（5V輸入時）

零點漂移 ：50µV/℃RTI以?xún)?nèi)

量程漂移 ：0.02%/℃以?xún)?nèi)

模擬濾波：低通濾波（-6dB/Oct），可10、30、100、300HZ選擇

A/D轉換器：速度 ：4000次/秒

分辨率 ：24bit（二進制）

有效分辨率 ：5V時約等于1/30000



（4）顯示部分

顯示器：TFT彩色液晶顯示板模塊

顯示區域 ：71(W)×53(H) mm

像素點構成 ：320×240dot

顯示值：負載 ：-9999～+9999

位移 ：-9999～+32000

小數點 ：顯示位置可以從以下選擇0.000，0.00，0.0，0

顯示次數：固定3次/秒



（5）設定部分

設定方法：用液晶觸摸屏操作設定

設定值的保存：NOV RAM（非易失性存儲器），鋰電池保存的C-MOS RAM



（6）輸入/輸出部分

輸入信號：16點

輸入形式 ： +COM/-COM共用

晶體管連接的時候，+COM是NPN的輸出形式（SINK），-COM是PNP的輸出（Source）連接。

ON電壓 ： 12V以上　OFF電壓：3V以下　24V負載時：約5mA

絕緣方式 ： 光電耦合

輸出信號：16點

輸出信號：可以選擇Source/Sink（Source Type是選購件：『ISC』）

信號On的時候，晶體管輸出為On。

連接PLC等輸入模塊時，Sink Type同+COM，Source Type同-COM連接

額定電壓：30V　額定電流：30mA

絕緣方式：光電耦合



（7）接口

RS-232C通訊接口：開始/停止系統

波特率1 200bps～38400bps

所有數據都可以讀出，寫入

所有的比較波形都可以讀出，寫入

測定波形，判斷點都可以讀出，寫入



（8）選購件 (除SD卡外，ODN，CCL，ETN三者之間只能選擇安裝一個接口 )

脈沖輸入（總線驅動器）『LDI』：可選同接觸式、過電流式、遠紅外線式等RS-422標準的總線驅動器連接

電壓輸入『VIN』：可以同****** ±5V的電壓輸出式傳感器連接

SD卡『SDC』：能夠保存和恢復所有的設定參數

能夠保存和恢復所有的比較波形

能夠自動保存測定波形和判斷點

※選購附帶的SD卡是1G容量

I/O SOURCE板『ISC』：輸出格式：Source Type

PLC等的輸入模塊能夠連接-COM

Devicenet接口『ODN』：能與OMRON的Devicenet總線設備無縫連接

能夠讀出，寫入所有的設定參數

能夠讀出，寫入所有的比較波形

能夠讀出測定波形，判斷點

CC-link接口『CCL』：能夠與三菱Mitsubishi公司的PLC直接連接

能夠讀出，寫入所有的設定參數

能夠讀出判斷點

Ethernet接口『ETN』：能夠讀出，寫入所有的設定參數

能夠讀出測定波形，判斷點



（9）一般性能

電源電壓：DC24V（±15%）

消耗功率：20W max

突入電流：2A，10msec(常溫，開始時)

使用條件：使用溫度范圍：　-10℃～+40℃

保存溫度范圍：　-20℃～+60℃

濕度： 85%RH以下（無凝霜）

外形尺寸：96(W)×96(H)×117.3(D)mm(不含凸起部分)

安裝尺寸　92×92（+1-0）mm

重量：約1.0kg

適合CE標準：EMC指令　EN61326-1



十一、選購件

LDI：脈沖輸入（總線驅動式）

VIN：電壓輸入

ISC：I/OSOURCE板

SDC：SD卡槽（SD卡1GB附帶）

ODN：DeviceNet接口

CCL：CC-link接口

ETN：Ethernet接口



十二、其他選購件

DTC1：F381A用case （AC電源附）

SD1G：SD卡1GB

SD2G：SD卡2GB

SD-ADP：SD卡讀寫器

CA81-232X：miniDIN-D-Sub9P屏蔽線1.5m

CN52：FCN系列I/O轉換頭（帶封蓋口）

CN57：FCN系列I/O轉換頭（帶斜封蓋口）

CN60：RS-232C用圓頭DIN8p接頭

CN71：CC-Link用轉換頭

CN81：模擬輸入/輸出轉換頭端子

CND01：DeviceNet用轉換頭

GMP96×96：橡膠支撐

TSU03：避雷模塊DC用
