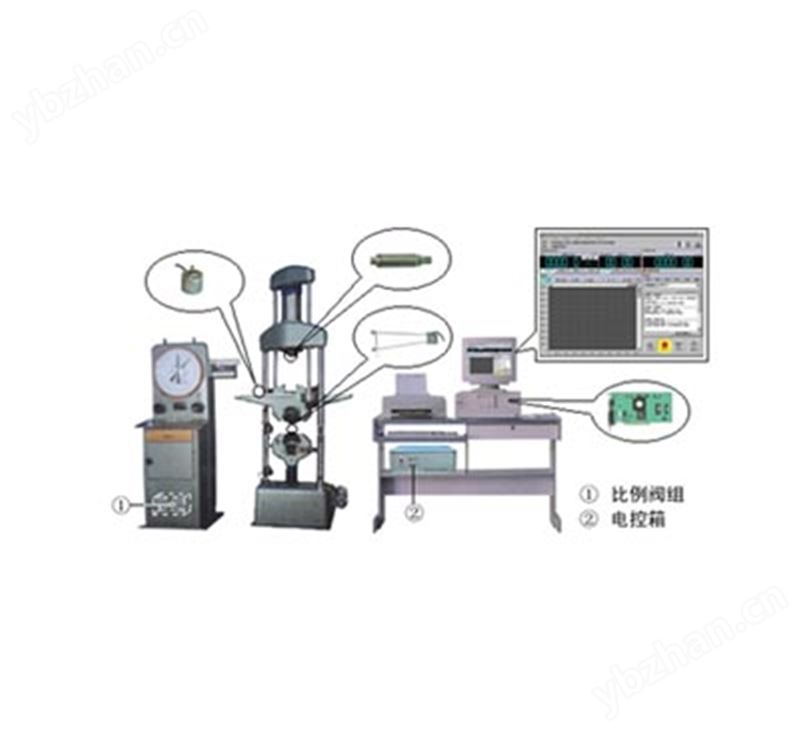

液壓試驗機微機控制電液伺服系統改造方案 本系統是按照的國家標準GB228.1-2010設計制作的，適合于WE度盤、WEW屏顯系列50kN-2000kN液壓式試驗機基礎上改造升級為WAW微機控制電液伺服全自動控制，電子測量采集試驗數據、自動完成金屬拉伸試驗、自動分析、打印報表和曲線。 改造的標準配置及用途 1、硬件部分 1) 聯想商用微機，用作自動控制和數據處理； 2) HP打印機，用于打印報表和曲線； 3) PCI接口AD800試驗卡，用于電子信號放大，數據采集； 4) 特制UTB-P電控箱，用于比例閥組的PWM功率放大； 5) 精密壓力傳感器，用于測量試驗力； 6) 電子引伸計，用于測量變形； 7) 光電編碼器，用于測量橫梁位移； 8) 比例調速閥組；其它安裝附件和連接件； 2、軟件部分及用途 1) UTC安裝軟件，提供AD800驅動； 2) VAC通用測控驅動，用于實時數據采集、閉環控制； 3) MaxTest軟件(WAWP標準版)，用于試驗數據和曲線的動態顯示、全自動金屬拉伸試驗程序控制、材料性能指標分析、報表打印和數據庫管理。 4) 試驗機升級后的功能： 5) 具有試驗力、力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能。 6) 可以按GB228.1-2010《室溫材料 金屬拉伸試驗方法》的要求完成試驗的數據處理。測試原始記錄值、報告值按標準GB228的要求修約。 7) 具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能。 8) 金屬拉伸試驗中可自動求取Fm、Rel、Reh、Rp、Rt、Agt、Rm等參數 9) 可輸出打印力-時間，力-位移，力-變形，變形-時間等多種不同形式的曲線。 10) 試樣斷裂后，移動橫梁自動停止；當試驗力超過每檔試驗力的2%-5%時，過載保護。 3、服務內容 1) 主機液壓系統改造； 2) 測控電器設備安裝、調試和標定； 3) 微機軟件安裝及初始設定； 4) 提供現場人員培訓。
