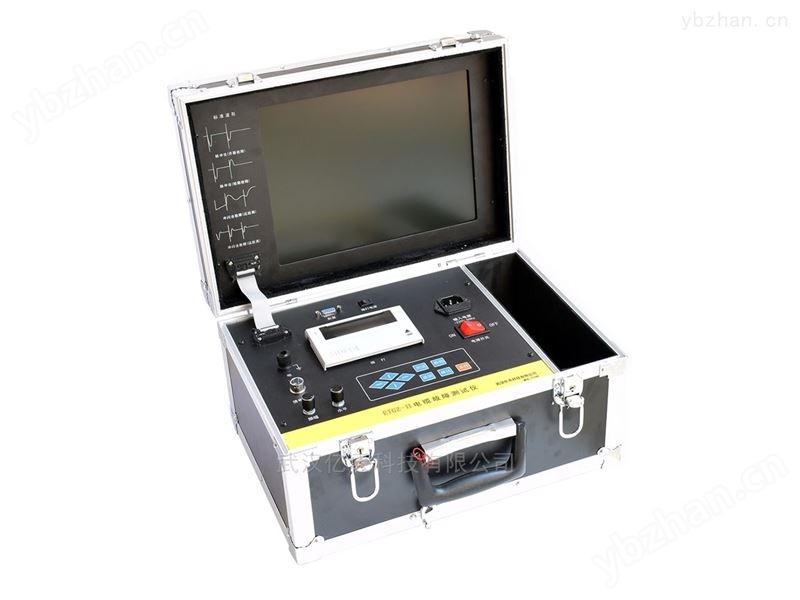

ETGZ-II電纜故障測試儀具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
配備聲測法定點儀，可準確測定故障點的精確位置，適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
產品簡介：
電纜故障測試儀是我公司根據用戶要求，從現場使用考慮，精心設計和制造的全新一代便攜式電纜故障測試儀器。它秉承我們一貫高科技、高精度、高質量的宗旨，將電纜測試水平提高到一個新境界。
整套電纜故障測試儀由閃測、尋跡、定位三大部分組成。
電纜故障測試儀（閃測儀）可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。儀器采用漢字系統，高清晰度顯示，界面友好。
電纜尋跡及故障定點是由路徑儀、定點儀、T型探頭、A字架、聽筒等組成。本儀器是電纜故障定位測試的儀表，適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種電纜。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試。
產品別稱：電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀
產品別稱：電纜故障測試儀、電纜故障檢測儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障定點儀、電纜路徑儀。
產品特點：
1、高精度標準測量
2、光線示波器功能
3、較強的綜合能力
4、完善的人-機綜合能力
5、海量貯存、強大的數據處理管理
6、高速打印、輸出結果直觀快捷
7、抗干擾設計、電源工作范圍寬
8、結構緊湊、便于攜帶及野外測量。
技術參數TECHNICAL PARAMETERS
| 項目 | 技術參數 |
| 儀器用途 | 測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障 |
| 測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障 | |
| 測量長度已知的任何電纜中電波傳播的速度 | |
| 測試電纜走向及埋設深度 | |
| 顯示方式 | 12.1英寸工業級液晶屏（XP操作平臺） |
| 存儲方式 | 固定移動兩方式4G/2G |
| 測試方法 | 低壓脈沖法、沖閃電流法、直閃電流法 |
| 操作方式 | 觸控鼠標操作 |
| 測試距離 | 不小于40km |
| zui短測試距離（盲區） | 5-10米 |
| 精確定點誤差 | ±0.2m |
| 測試誤差 | 系統誤差小于±1% |
| 分辨率 | 分辨率：V/50m；V為傳波速度m/μs； 軟件游標0.15米 |
| 采樣頻率 | 6.25MHz、10MHz、25MHz、50MHz、100MHz（自適應脈寬） |
| 電源與功耗 | AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W |
| 待機時間 | 可連續使用4小時左右 |
| 信號頻率 | 15KHz正弦波 |
| 輸出功率 | Pomax≥100W |
| 輸出阻抗 | Zo=Zc(電纜特性阻率) |
| 震蕩方式 | 斷續 |
| 主機重量 | 9.8kg |
| 環境溫度 | －10℃～+40℃ |
| 外形尺寸 | 180mm×300mm×400mm |
| 相對濕度 | 相對濕度：RH≤85%（25℃） |
| 管 理 | 電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
|
