ZH3000電渦流傳感器

ZH3000電渦流傳感器繼承了早期產品諸多優點，與DWQZ系列產品一樣具有性能，同時具備各部件互換性。ZH3000電渦流傳感器即相同型號規格部件可以不用重新校準即可滿足測量精度。ZH3000電渦流傳感器安裝采用了的高密度DIN軌道絕緣卡座，比螺釘安裝方式節約一倍空間，同時我們提供與早期產品安裝位置相匹配的螺釘安裝絕緣底座，使安裝維護更方便快捷。為滿足各種測量方案的需要，我們提供了多種規格的電渦流傳感器，如按探頭規格（直徑）區分則可分為ZH3000Φ8ｍｍ、ZH3000Φ11ｍｍ、ZH3000Φ25ｍｍ三種規格，如果按系統電纜總長（探頭電纜長度＋延伸電纜長度）區分則可分為5ｍ和9ｍ兩種類型。

ZH3000電渦流傳感器技術指標

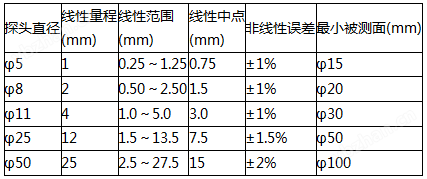

1.線性量程、線性范圍、線性中點、非線性誤差、最小被測面

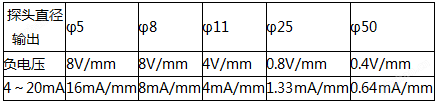

2.平均靈敏度（線性范圍內輸出變化除線性范圍）*非線性誤差指實際輸出值與理論值(按標準特性方程計算)誤值。

3. 動態特性   平均靈敏度誤差：≤±5％

頻響：0～10kHz

幅頻特性:0～1kHz衰減小于1%，10kHz衰減小于5%

相頻特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°

4.互換性誤差≤5%

5. 工作溫度

探頭：工作溫度-50～ +175°C  溫漂≤0.05%/°C
前置器：工作溫度-50～ +120°C  溫漂≤0.05%/°C

6.工作介質：空氣、油、水。

7.探頭工作壓力：12Mpa

電渦流傳感器輸出信號選擇：

V    -2～-18V輸出  (-20Vdc～ -26Vdc供電)

I    4～20mA電流輸出 (+18Vdc～ +30Vdc供電)

Z0   2～18V輸出?。?20 Vdc～+30Vdc供電）

Z1   1～5V輸出　（+12 Vdc～+15Vdc供電）

Z2   0～5V輸出?。?12 Vdc～+15Vdc供電）

Z3   0～10V輸出　（+12 Vdc～+15Vdc供電）

S0   -5～+5V輸出  (±12Vdc～±15Vdc供電)

S1   -10～+10V輸出  (±12Vdc～±15Vdc供電)

S2   0～5V輸出  (±12Vdc～±15Vdc供電)

S3   0～10V輸出  (±12Vdc～±15Vdc供電)

ZH3000電渦流傳感器 選型舉例：

舉例1.  參數：量程：2毫米，供電：24V DC,信號輸出：4-20mA;螺紋直徑 M10X1X50mm;電纜5米；

型號.ZH3000T08-M10×1-B-01-05-50

表示:ZH3000系列電渦流傳感器，探頭直徑φ8、殼體螺紋M10×1、標準安裝方式、無螺紋長10mm殼體長度50mm、電纜長度5m。

 例2：參數：量程4毫米，螺紋M14X1.5;供電24V DC;輸出0-5V;電纜5米帶凱裝。

型號:ZH3000-11-M14×1.5-B-01-05-50K

表示：ZH3000電渦流傳感器，探頭直徑φ11、殼體螺紋M14×1.5、標準安裝方式、無螺紋長10mm、殼體長度50mm、電纜長度5m、帶鎧裝。

 例3：參數：量程10毫米，螺紋30X2,供電：24V DC;輸出：4-20mA; 電纜5米；

     型號：ZH3000-25-M30×2-B-01-05-50

表示:ZH3000系列電渦流傳感器，探頭直徑φ25、殼體螺紋M30×2、標準安裝方式、無螺紋長10mm、殼體長度50mm、電纜長度5m、不帶鎧裝。
