充電樁直流電能表

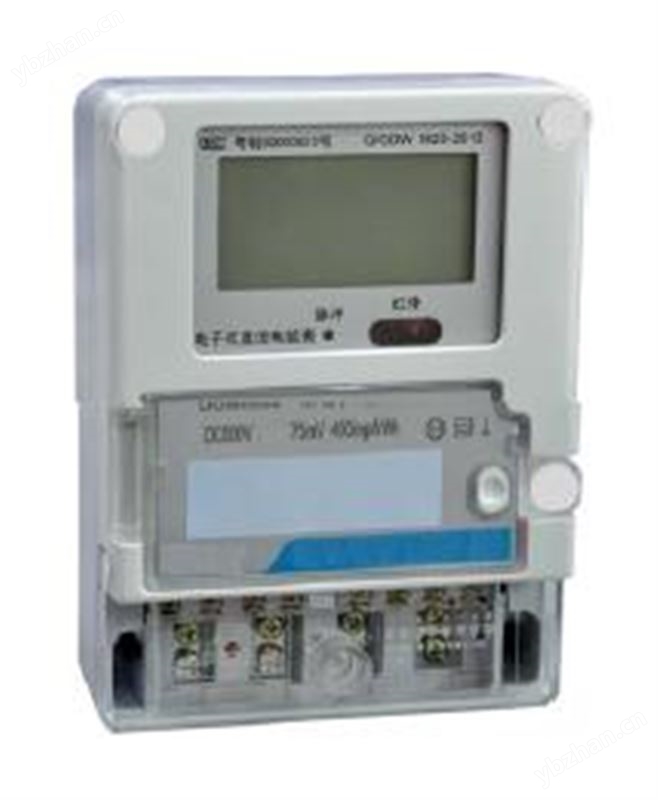

KYB3366型充電樁直流電能表
一、概述
KYB3366型充電樁直流電能表是我公司生產的新一代產品,采用液晶顯示,具有RS485通訊功能可用與微機進行數據交換,適合直流充電樁,蓄電池,太陽能電池板等直流信號設備電量測量和電能計量使用,亦可用于工礦企業,民用建筑,樓宇自動化等現代供配直流電系統.由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能計量、數據處理、實時監測、LCD 顯示功能。電能表具有高倍過載、高精度、低功耗、停電數據自動保存、長壽命等特點。本電表符合Q/GDW1825-2013 《直流電能表技術規范》、GB/T29318-2012《電動汽車非車載充電電能計量》、Q/GDW 364-2009《單相智能電能表技術規范》相關技術標準要求。
KYB3366型電子式充電樁專用直流電能表產品有多種不同型號，產品功能眾多，可滿足目前國內外不同場合的特殊要求。
充電樁直流電能表的主要功能如下：
正反向電能單獨計量，組合電能=正向+反向；
電壓、電流、功率測量；
上12 個月結算電能；
具有日歷、計時和閏年自動切換功能，具有校時功能。其中廣播校時的時鐘誤差不得大于5 分鐘，在零點前
十分鐘內不準校時，每天只允許校時一次；
具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動切換，每套費率時段全年至少可設2個時區，24 小時內至少可設8 個時段，時段最小間隔為15 分鐘，時段可跨零點設置；
具有最近10 次的編程記錄和最近10 次的校時記錄；
調制紅外通訊接口和RS-485 通訊接口，采用DL/T645-2007 通訊協議和Modbus（RTU 格式）協議，RS485的通訊速率可在1200bps、2400bps、4800bps、9600bps、設置，調制紅外的通訊速率固定為1200bps。
二、規格及主要技術參數
準確度等級：0.5 級、1 級（以產品標示為準）
額定電壓(Un)：24V、48V、100V、350V、500V、700V、750V、1000V 等
額定電流(Ib)：50A、100A、200A、300A、500A 等可設置（測量值7999.9999A）75mV 等規格分流器接入（以產品標示為準）
脈沖常數：以實際銘牌標注為準
輔助電源：供電電壓，DC20V~60V 或AC85~265V/DC100~330V 可選
外型尺寸：160± 0.5 mm（長度）×112± 0.5 mm（寬度）×58± 0.5 mm（厚度）
重 量：約0.5kg
三、外置分流器接入接線圖如下圖所示
注：當電壓與電流信號全為正或負值時，功率將表示為正，計量正向電能；當電壓與電流一正一負時，功率
將表示為負，計量反向電能;
當分流器在正線上時，測量電壓電流為負值。
KYB3366型充電樁直流電能表廣泛應用于充電樁行業,在國內有著廣泛的應用,如需更多關于直流電能表資料,請聯系我們公司工作人員。
