一、金屬電容差壓變送器產品特點
1、高精度、高穩定性
2、耐磨損、耐腐蝕性
3、干式電容、無充油
4、優異的抗干擾設計
二、金屬電容差壓變送器產品應用
1、半導體制程
2、航空航天
3、鍋爐負壓
4、工業過程控制
三、金屬電容差壓變送器技術參數
量 程 | -200KPa...0...200KPa | ||
-30PSI...0...30PSI | |||
壓力形式 | 差壓(D) | ||
輸出信號 | 4...20mA；0...10VDC；RS485 | ||
輸入電壓 | 15...30V DC | ||
精度等級 | 0.1%FS | 0.2%FS | 0.5%FS |
零點漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
靈敏度漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
補償溫度 | 0...50℃；-10...70℃ | ||
工作溫度 | -20~+125℃ | ||
存儲溫度 | -40~+80℃ | ||
長期穩定性 | ≤0.2±%FS/年；≤0.5±%FS/年 | ||
響應時間 | <1ms | ||
耐靜壓 | 2MPa | ||
過載能力 | 200% | ||
負載電阻 | R=(U-12.5)/0.02-Ro | ||
測量介質 | 與Inconel兼容的腐蝕性介質 | ||
膜片材料 | Inconel | ||
殼體材料 | 316L；Inconel | ||
電器接口 | KF2EDG 3.81或自定義 | ||
過程接口 | KF16或自定義 | ||
防護等級 | IP65 | ||
防爆等級 | // | ||

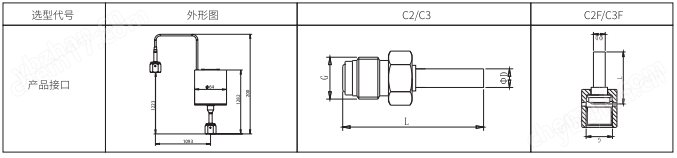

四、金屬電容差壓計產品接口
五、金屬電容差壓計接線方式
六、金屬電容差壓計選型指南
DM | 真空壓力計 | ||||||
01 | 金屬電容 | ||||||
02 | // | ||||||
S1 | 4-20mA；S2:// | ||||||
S3 | 0-5V | ||||||
S4 | 0-10V | ||||||
… | S5://；S6:RS485 | ||||||
U1 | 15-30VDC | ||||||
010 | 0.1 Torr | ||||||
100 | 1 Torr | ||||||
101 | 10 Torr | ||||||
102 | 100 Torr | ||||||
103 | 1000 Torr | ||||||
C1 | KF16 | ||||||
C2 | 1/2VCR | ||||||
C3 | 1/4VCR | ||||||
C2F | 1/2VCR female | ||||||
C3F | 1/4VCR female | ||||||
E1 | KF2EDG 3.81 | ||||||
E2 | DB-9 | ||||||
E3 | DB-15 | ||||||
VM | 01 | S4 | U1 | 101 | C1 | E3 | |
