1、產品介紹
超聲波雷達管網流量計是我司自主研發的全新管網測流產品，針對城市雨污水管網、入河排口等場景開發的流量在線監測產品。高度集成了雷達測流和超聲波測流優勢，實現滿管非滿管全場景測流，同時兼具雷達產品頂部安裝運維量極低的特點。也因此得以輕松應對復雜惡劣的管網工況。
2、功能特點
1、滿管、非滿管均可測量：采用雷達+超聲波的雙波測流模式，自動切換測量模式
2、采管道頂部安裝：可有效減少淤積、垃圾等對設備的影響
3、無需下井安裝：極大提高人員和設備安全性，后期運維方便
4、體積小巧，便于便裝，適用管網安裝
5、超低功耗，適合井下無電源情況下長期使用
6、防護等級高，整機IP68防護，10級防腐
7、外殼采用耐腐蝕、耐酸堿、耐碰撞材料，適合在污水管網中使用
3、技術參數
測量指標：
|
| 雷達流速 | 雷達液位 | 超聲波測速 | 壓力液位 |
| 原 理 | 聲學多普勒 | FMCW（調頻連續波） | 聲學多普勒 | 靜壓式 |
| 量 程 | 0.03～20m/s | 0.1～10m | 0.02～6m/s | 0～10m |
| 分 辨 率 | 0.01m/s | 1mm | 0.01m/s | 1mm |
| 精 度 | ±1%FS | 0.5%FS | ±1%FS | 0.5%FS |
| 輸出功率 | 20dbm | 13dbm |
|
|
| 波 束 角 | 24° | 14° | 5° |
|
| 頻 率 | 24GHz | 80Ghz | 2MHz |
|
供電電源：DC9～15V供電
處理器：采用高性能Arm Cortex-M4 32位RISC核心的超低功耗微控制器
工作模式：支持自動模式和手動模式，自動模式下當水深到達閾值時，設備自動從雷達工作模式切換到超聲波工作模式，或者從超聲波工作模式切換到雷達工作模式；手動模式，可選擇雷達或超聲波一種工作模式
測量原理：超聲波模式下測速原理：聲學多普勒法；測液位原理：靜壓法；
應用場景：支持滿管、非滿管測量
安裝方式：管道頂部安裝，可有效減少淤積、垃圾等對設備的影響
存儲：內置2KB的鐵電存儲器，存儲內部參數，可無限次擦寫
通訊協議：支持MODBUS-RTU協議
輸出接口：1路RS485通訊接口
功耗：雷達工作模式下平均功耗0.6W(@DC12V),超聲波工作模式下平均功耗0.28w（@DC12V）
本地升級：串口升級
本地配置方式：支持串口配置方式
外形尺寸：167x101x112mm
外殼材質：ABS
重量：1.1kg
外殼防護等級：IP68

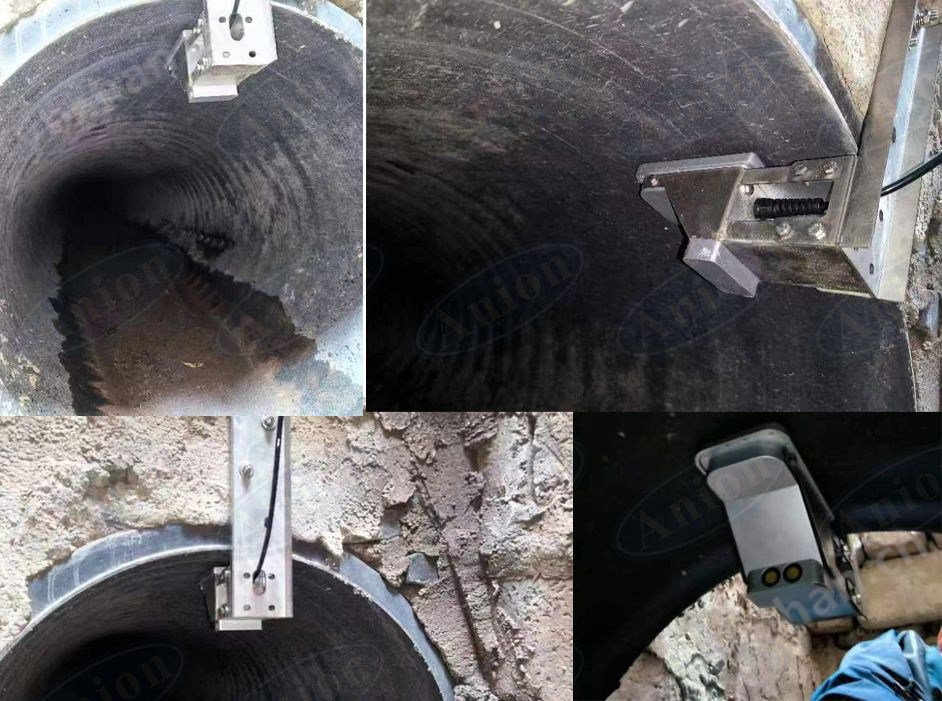

4、安裝現場圖
