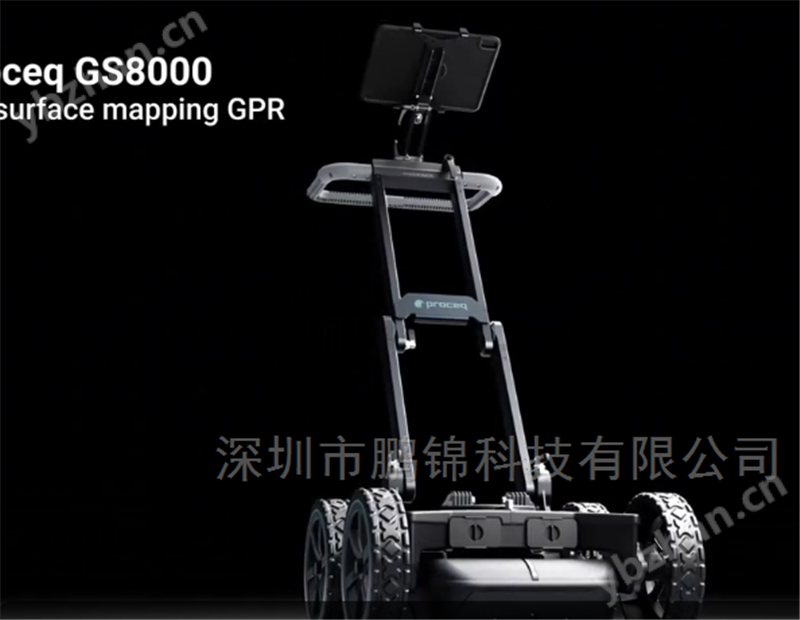

GS8000,精準定位地下管道與電纜
一、產品概述
二、技術特點
先進的雷達技術:采用 SFCW 技術,頻率范圍為 40-3440MHz,有效帶寬達 3200MHz,能夠提供不同深度層的高清成像數據,對小尺寸、間距緊湊、埋深更深的目標具有出色的分辨能力。
多種掃描模式:支持線掃描、面掃描和自由路徑掃描模式。線性掃描可形成長范圍的 B-scan 圖像;區域掃描通過網格型掃描形成多組 B-scan 圖像并組成 C-scan 圖像,可進行深度切片觀察和現場 3D 成像;自由路徑掃描不受測試路徑限制,能實現大范圍 B-scan 圖像直接擬合形成 C-scan 圖像,實時反饋地下信息,保證探測區域的全覆蓋。
實時數據處理與可視化:依托蘋果 iOS 平臺開發的 GPR Subsurface 移動應用程序,既是雷達數據采集程序也是數據處理程序,可在現場實時處理數據,并提供 A-scan、Line Scan non-migrated、Line Scan migrated、時間切片視圖、地圖視圖、3D、增強現實等多種視圖,方便用戶直觀地觀察和分析地下物體。
精準定位:配備多寬帶 GPS+Glonass+Galileo+Beidou GNSS 接收器,實時 3D 精度典型值為 1-5cm,能夠?qū)崟r獲得精準的定位信息,同步標注探測目標的位置與埋深。

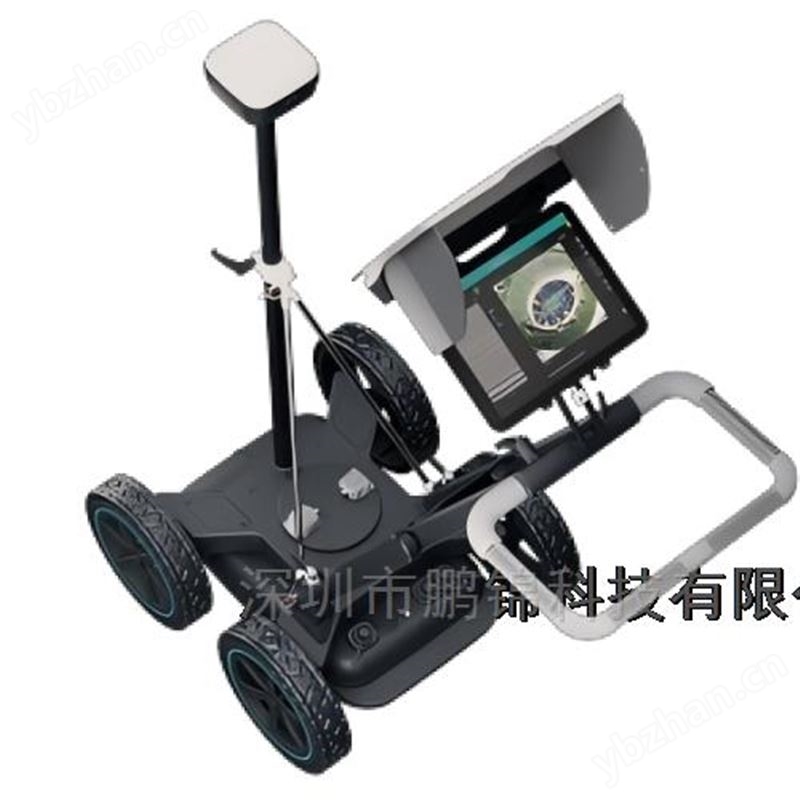

操作便捷:采用無線集成式推車設計,重量為 23Kg,尺寸為 610x570x380mm,離地距離 0-25mm 可調節,操作方便,便于在不同地形條件下使用。
三、技術參數
雷達參數:測量目標尺寸小至 1cm,穿透深度可達 10m,采樣率為 500Hz,空間間隔為 100scans/m,采集速度可達 80Km/h。
GNSS 參數:GNSS 初始化時間典型值為 5-30s。
工作環境:工作溫度為 - 10℃-50℃,工作濕度 < 95% RH(非冷凝),密封性為 IP67,可適應多種惡劣環境。
電源:采用可拆航空級別的電池組或充電寶供電,電源功率為 11W。
顯示與存儲:可使用任何 iPad 或 iPad Pro 作為顯示單元,屏幕分辨率最高可達 2732x2048 像素,存儲容量最大為 1TB。
四、應用領域
地下管線探測:精準識別金屬、塑料、混凝土等不同材質的管線,區分管徑差異與走向變化,為市政管網維護和工程施工提供可靠數據。
基礎設施檢查:用于橋梁、地基、道路等基礎設施的檢測,排查內部隱患,如空洞、裂縫等。
地質調查:幫助地質學家了解地下地質結構,如地層分布、巖石特性等。
考古學:非破壞性地探測地下遺跡,如古墓、城墻等,為考古研究提供重要線索。
法醫學:可用于尋找地下埋藏的物體,如兇器、尸體等,為案件調查提供幫助。
五、配套軟件與服務

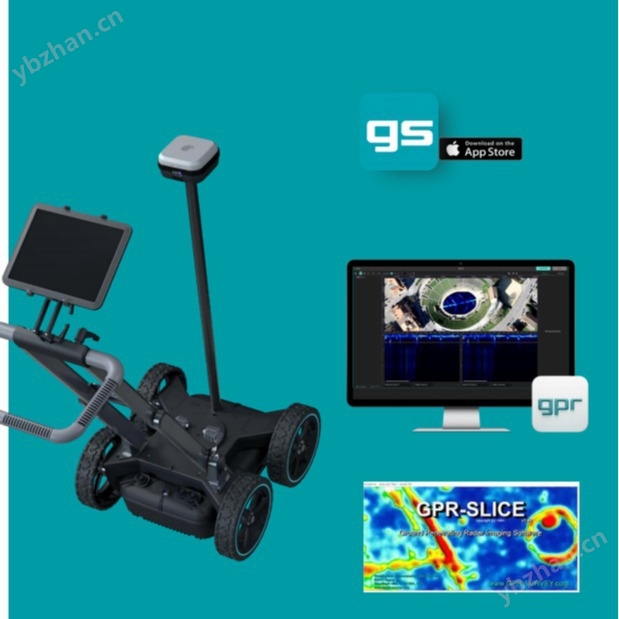

Proceq GSLive App:支持云端同步、UR 鏈接云端分享、云端日志支持、SEG-Y 文件云端導出、地圖和報告云端生成等功能,方便用戶對數據進行管理和共享。
Eage Care 服務:提供專業的技術支持和維護服務,確保設備的正常運行和性能優化。
六、產品配置
標準配置:包含無線集成式推車、GNSS 接收器、車輪編碼器等。
Pro 配置:除標準配置外,還包括越野輪子和車底、GNSS 桿固定套件、平板電腦防曬防雨罩、硬質運輸箱等。
