GD-J 304不銹鋼法蘭連接手動真空擋板閥
用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式,GD-S為帶預抽口的三通型式。
適用范圍 | 10^5~6.7×10^-4Pa(軸封為橡膠) |
閥門漏率 | ≤1.3×10-4Pa.L/S.(軸封為橡膠) |
適用溫度 | -30℃~+150℃(氟橡膠) |
連接形式 | 法蘭連接 |
主要零件材質 | 閥體、閥蓋、閥桿均為304不銹鋼 |

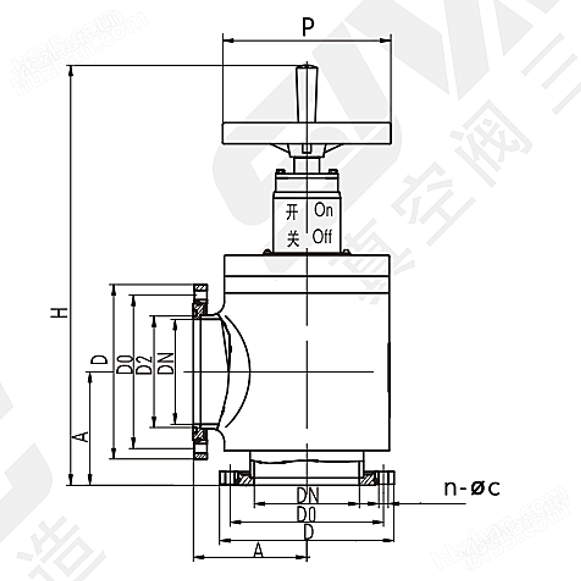

Model(型號) | DN | D | Do | D2 | A | P | H | n-Φc |
GD-J50b | 50 | 110 | 90 | 55 | 70 | 78 | 203 | 4-Φ9 |
GD-J63b | 63 | 130 | 110 | 68 | 88 | 114 | 215 | 4-Φ9 |
GD-J80 | 80 | 145 | 125 | 85 | 98 | 140 | 400 | 8-Φ9 |
GD-J100 | 100 | 165 | 145 | 105 | 108 | 160 | 420 | 8-Φ9 |
注:型號中帶“J"的表示沒有預抽口,帶“S"的表示有預抽口,帶“b"的表示波紋管軸封
GD-J 304不銹鋼法蘭連接手動真空擋板閥以其零泄露、高能效、長壽命為核心。能夠為工業污染防控與資源循環提供關鍵技術支持。它不僅能夠精準控制真空度和物料流動路徑,還能夠提高資源利用率,減少原料的浪費與能源的損耗,堪稱環保與節能的一大助力。
