一、產品概括
HDGC3920蓄電池在線監測系統可對直流屏后備電源進行監控，包括內阻測試、極柱溫度測試、單體電壓監測、組端充放電壓、電流監控及智能分析與管理?？杉皶r發現在運蓄電池安全隱患，對電池進行長期監測可以有效的延長電池壽命，確保對變質的電池進行早期檢測。本系統可跟蹤電池的性能均衡性，當發現性能嚴重惡化的故障電池，系統會立即報警，為電池組維護提供依據。蓄電池在線監測系統廣泛適用于UPS不間斷電源、電池機房、數據中心、通信基站、軌道交通、石油化工、變電站、發電廠、銀行、醫院、機場等。
二、產品特點
1、系統容錯性：系統對UPS充電系統和工作回路無任何干擾，電壓采集線不與被監測電池直接連接，中間由歐姆電阻連接，杜絕了測量電纜自身短路或模塊的故障帶來的電池自放電、現場出現火花、人員觸電、蓄電池的傷害等危險。系統能獨立于被監測設備而正常工作，功耗低，對供電系統要求不高，不影響用戶正常供電線路。
2、具有防過壓、過流、高頻磁場干擾特性：要求系統工作電壓范圍寬，防過流、過壓能力強，系統設計有防浪涌電路，可在高頻強磁場工作環境下正常運行。
3、在線可維護性：系統采用模塊化設計，模塊間的獨立性良好，在線可維護性強，在線維護時不影響被監測設備的正常工作。
4、阻燃性：系統應采用阻燃特性良好的元器件，使得系統本身的短路過流等原因造成的故障不會引起明火燃燒。
5、防爆性：系統應采用性能良好的繼電器，無通道切換火花，無產生明火的接觸連接器件。
6、顯示直觀性：采用7寸觸摸屏與監控主機合體設計，安裝便捷，數據實時查看，也可通過后臺讀取。
7、操作智能化：模塊采用自動編號，數據本地、后臺導出均可，智能一體維護。
8、抗干擾性強：內阻測試采用開爾文四端交流注入法，測試頻率根據UPS參數動態調整,高抗擾性保證內阻值不受UPS紋波干擾。
9、線路分離設計：采用6芯采集線，電壓、內阻、溫度各自獨立通道互不干擾，提高測試穩定性。
10、自帶校準功能：儀器帶有內阻校準修正功能，可對測量值進行校準修正，保證測量精度。

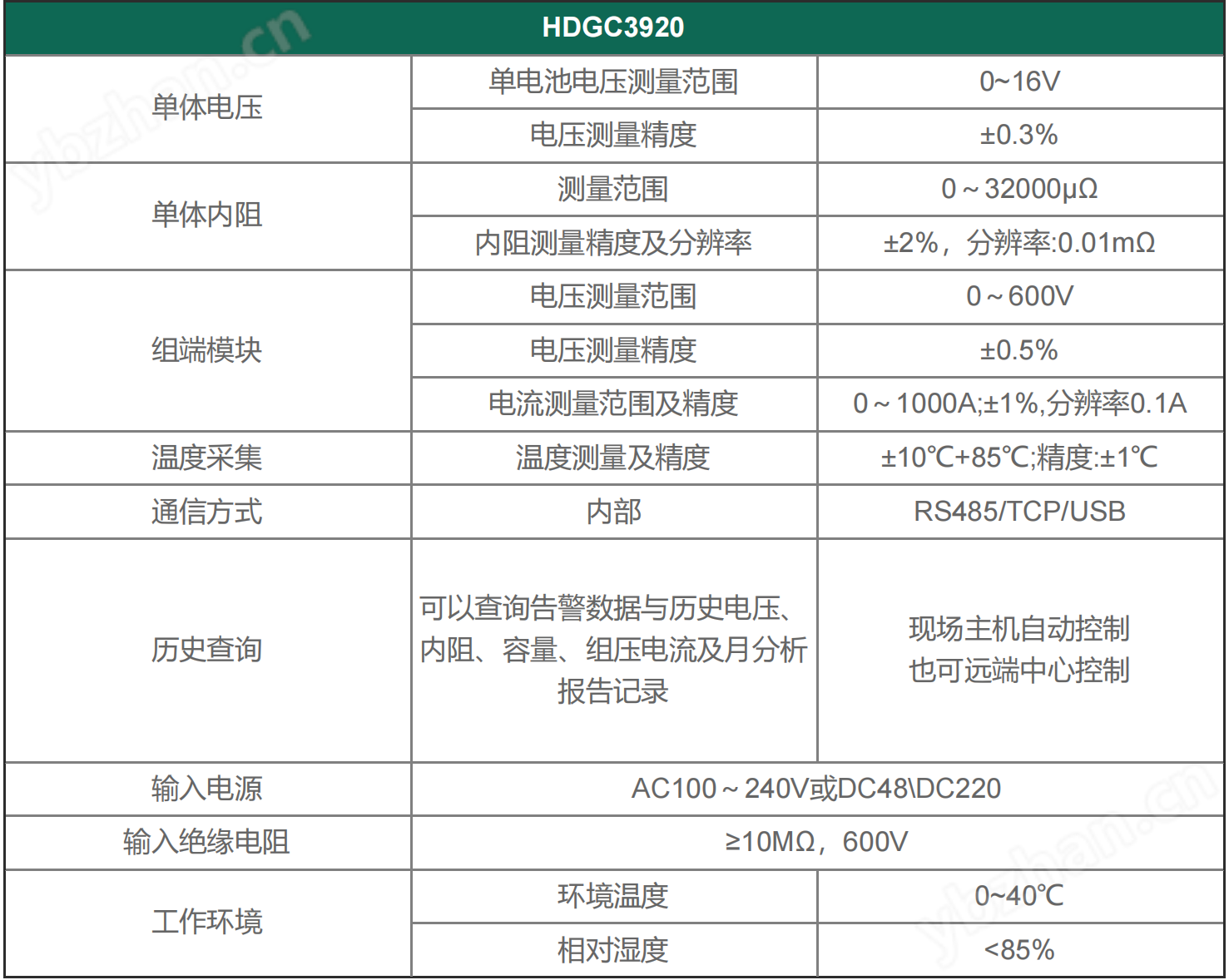

三、產品功能
1、實時數據采集與監測：
單體/組端電壓：持續監測每個單體電池的電壓以及整個電池組的端電壓。
電流：監測電池組的充放電電流，用于計算容量、判斷工作狀態（浮充、均充、放電）。
溫度：監測單體電池表面溫度、電池柜內/電池架環境溫度。
內阻：定期或實時測量單體電池的內阻，反映電池健康狀態。
環境參數：監測安裝環境的溫度。
紋波電流：監測充電器輸出的紋波電流大小。
2、電池狀態分析與評估：
健康狀態評估：基于內阻、電壓、溫度、歷史數據等參數，分析并評估每個單體電池健康狀態，判斷是否老化。
剩余時間預測：在放電狀態下，根據當前負載、放電電流和估算容量，預測電池組負載運行的時間。
容量估算：在放電過程中或通過特定算法，估算電池組的當前實際可用容量（Ah或%）。
一致性分析：分析電池組內各單體電池的電壓、內阻、溫度等參數的一致性。
失效預警：在電池性能顯著下降或即將失效前發出預警，提示需要維護或更換。
3、報警與事件管理：
閾值報警：設置關鍵參數安全閾值，電壓、電流、溫度、內阻、容量等，立即觸發報警。
分級報警：通常設置不同級別的報警，如一般告警、重要告警、緊急告警，區分問題。
報警通知：通過多種方式，本地聲光報警、系統界面告警等，及時通知相關人員。
事件記錄：詳細記錄所有報警事件、參數異常事件、系統操作事件，便于追溯和分析。
4、歷史數據記錄與趨勢分析：
數據存儲：系統持續存儲所有監測參數的歷史數據。
數據查詢：提供界面供用戶查詢任意時間段內的歷史數據。
趨勢圖表：以圖表形式展示關鍵參數，如電壓、內阻、溫度、容量，反映電池性能。
報表生成：自動或手動生成電池運行狀態報告、健康評估報告、歷史事件報告。
5、遠程訪問與控制：
網絡接入：支持通過網絡、以太網、RS485/232轉網絡、無線等，進行遠程訪問。
網頁端：提供瀏覽頁面，方便遠程實時查看數據、接收報警、查詢歷史、配置系統。
遠程配置：允許遠程修改系統參數、報警閾值等配置。
6、高級功能：
遠程電池均衡：集成了主動或被動均衡功能，調整單體電池間的電量差異，延長整體壽命。
在線充放電：進行核對性充放電測試或容量測試，并自動記錄和分析測試數據。
多系統集成：支持Modbus,IEC61850等協議、監控系統、數據中心基礎設施管理系統。
生命周期預測：基于歷史運行數據和算法，預測電池剩余使用壽命。
四、適用場景
1、數據中心：
障服務器不間斷運行，預測電池失效，避免$1M+/分鐘的宕機損失
典型：某云服務商部署后，電池故障導致的宕機降為0
2、電站控制電源：
符合IEEE1188核級安全標準，雙通道冗余監測，熱失控誤報率＜0.001%
案例：大亞灣核電站實現12年零電源事故
3、醫院緊急供電：
生命支持設備零中斷，實時顯示后備時間（精確到分鐘）
案例：北京協和醫院停電時系統準確預警“剩余38分鐘”
4、隧道應急照明：
火災時90分鐘持續供電，自動檢測容量衰減，確保達國標GB50034
案例：港珠澳大橋隧道電池組容量合格率從78%→100
5、通信基站
人工巡檢成本＞$200/次，太陽能供電+4G無線監測，減少80%巡檢
案例：鐵塔公司年省運維費￥3.6億
6、光伏儲能電站：
鋰電池梯次利用篩選效率低，SOH評估誤差＜3%，自動分級電池
案例：某100MWh電站延長電池收益周期2.8年
7、地鐵/UPS電源：
過放罰款單次＞￥50萬，動態調整放電截止電壓，防止過放
案例：深圳地鐵年避免罰款￥1200萬
8、港口AGV機器人：
電池突發故障導致停工，提前2周預警故障，維修響應時間＜4小時
案例：天津港吞吐量提升9%
9、石油化工平臺：
鹽霧腐蝕+防爆要求，IP68外殼+ATEX防爆認證+316L不銹鋼傳感器
案例：渤海油田設備壽命從2年→8年
10、鐵路通信：
晝夜溫差＞60℃+無市電，寬溫域設計（-40℃~85℃）+風光互補供電
案例：青藏鐵路格拉段監測數據完整率99.7%
11、變電站：
10kA短路電流引發測量失真，100kV/μs共模抑制+光纖傳輸
案例：在500kV變電站實現電壓測量漂移＜0.05%
12、冷鏈物流冷庫：
-25℃低溫導致電池容量驟降40%，低溫補償算法+加熱型傳感器
案例：SOC估算誤差從15%→3%
