產品特征：
具有高度的隔離性。輸入與輸出信號隔離。輸入、輸出也都與24V供電隔離。
采用線性光偶技術，保證了信號轉換的高精度。外形結構小巧，如圖4所示外形尺寸較小，能夠方便地安裝在標準的DIN軌道上。并且內部的電路板可以拆卸，維修調試更加方便。
工作原理：
本分配器的4-20mA電流輸入信號通過1個精密電阻轉換成電壓信號。此電壓信號經一緩沖器再去驅動線性光偶。線性光偶把信號傳遞給輸出模塊，形成精確的電流信號輸出到輸出端子。見圖1
供電方式見圖2，輸入模塊由輸入信號供電，輸出模塊采用隔離的DC/DC電源模塊供電，以保證24V電源、輸入信號、輸出信號之間全部隔離。24V電源還采用自恢復保險絲保護。
圖1 內部結構示意圖
圖2 模塊隔離供電示意圖
接線說明
本分配器有12個接線端子（見圖3），具體定義見下表
| 功能 | 端子號 | 說明 |
| Iin+ | 3 | 4-20mA電流輸入 電流由3流入由2返回 |
| Iin- | 2 | |
| I1out+ | 7 | 4-20mA電流輸出1 電流由7流出10返回 |
| I1out- | 10 | |
| I2out+ | 8 | 4-20mA電流輸出2 電流由8流出11返回 |
| I2out- | 11 | |
| I3out+ | 9 | 4-20mA電流輸出3 電流由9流出12返回 |
| I3out- | 12 | |
| 24V+ | 6 | 24V電源 |
| 24V- | 5 |
端子定義表
圖3 外部引線示意圖安裝方法
本分配器采用Phoenix ME17.5的外殼，可直接安裝在標準的DIN軌道上。
安裝本分配器到標準DIN軌道上之步驟如下：
如圖4正面視圖所示，首先將本分配器的左側卡進DIN軌道，然后用力將分配器的右側也壓進軌道。
從標準DIN軌道上拆卸本分配器之步驟如下：
用工具將分配器左側的彈簧片向左拉，使分配器的左側可以從DIN軌道上拔出，然后從右側拆下本分配器。

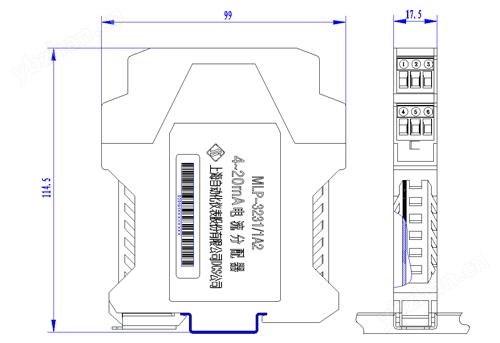

圖4 4-20mA電流信號分配器外殼示意圖
