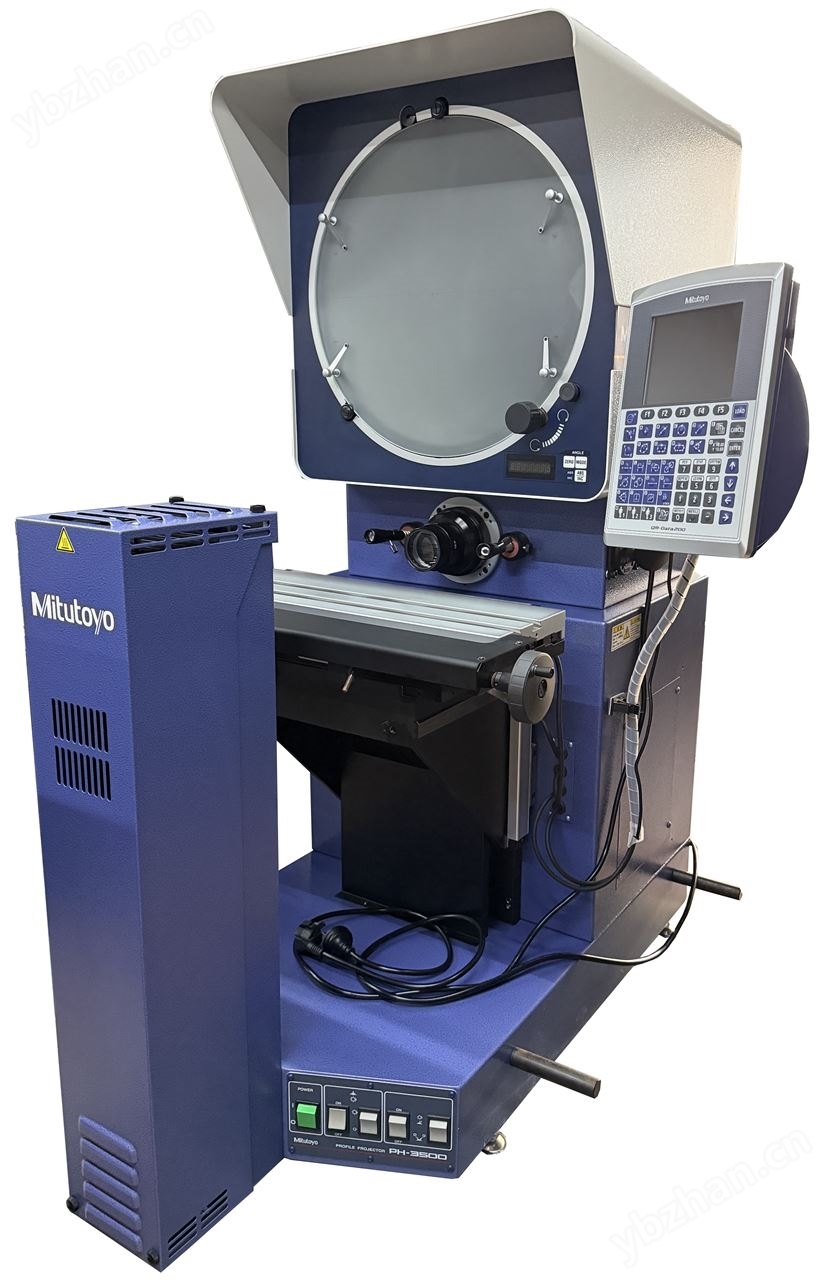

三豐PH3515F臥式投影儀
產品描述
能高效測量、檢查和觀測微小工件
適于螺紋司距測量 ——工件旋轉時,圖像不會產生毛邊或扭曲。
明亮屏幕顯示正像*(*倒像:PH-A14)。
直徑為353mm (356mm:PH-A14)的投影屏幕帶有十字交叉細線參考線,易于對齊。
1'或0.01°數顯角度測量(PH-3515F)。
載重工件臺和光柵尺配合使用,確??焖佟⒏呔葴y(cè)量。
技術參數
投影圖像:正像(倒像:PH-A14)
投影屏幕
·有效直徑: 353mm
·屏幕材料: 精細磨砂玻璃
·屏幕旋轉: ±360°,微調和夾緊

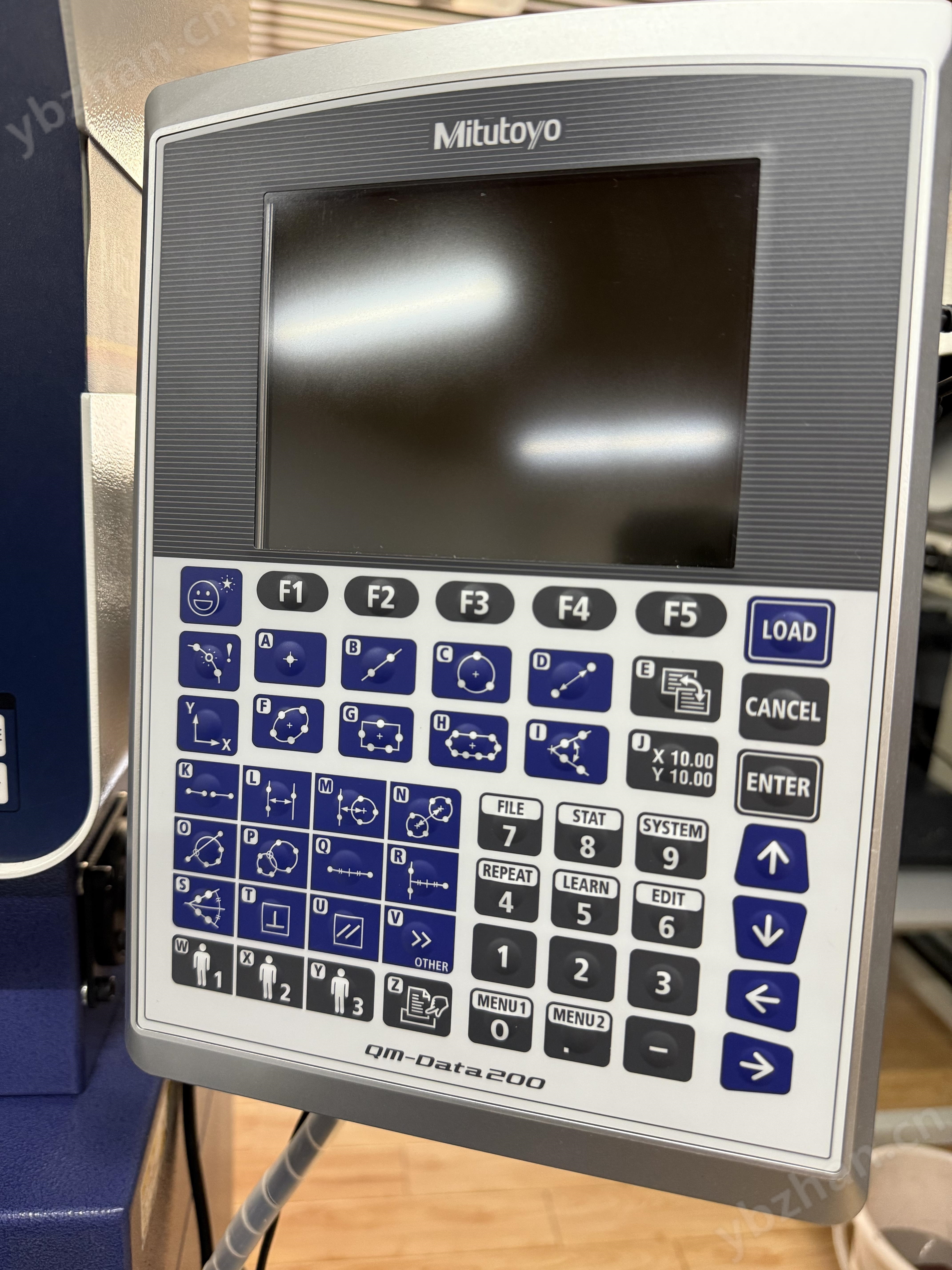

·角度讀數: 數顯計數器(LED)*
分辨率: 1‘或0.01°(可轉換)
范圍: ±360°
ABS/INC模式轉換,調零
·參考線:十字交叉細線

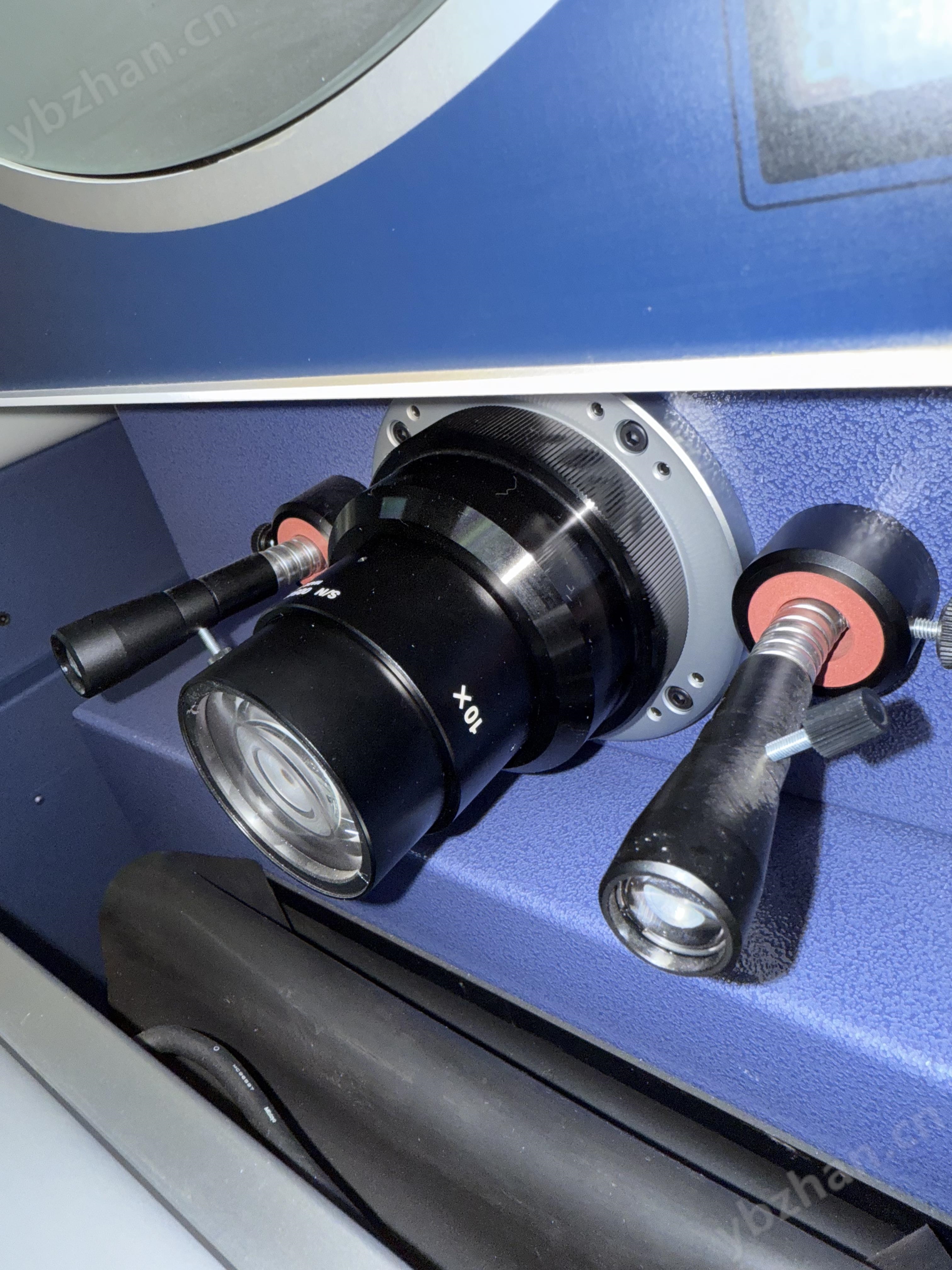

投影鏡頭: 10X [172-184 (172-011:PH-A14)]
可選:5×,20X,50X,100X (20X, 50X, 100X: PH-A14)
放大精度
·輪廓照明: ±0.08%以下
·表面照明: ±0.1%以下
工件高度: 參見投影能力(H)以下
輪廓照明
·光源: 鹵素?zé)襞?24V,150W)
·光學系統:遠心系統
·功能:2 — 段(高/低)亮度轉換、無極亮度調節:PH-A14吸熱光片、冷卻風扇
表面照明
·光源:鹵素?zé)襞?24V.200W) (24V,150W通常用于輪廓光照:PH-A14)
·光學系統:垂直照明
·功能: 可調冷凝鏡片、垂直/傾斜照明、可選(無極亮度調節:PH-A14)吸熱光片、冷卻風扇
調焦: 手動調焦
分辨率:0.0005mm
電源:100一240V AC.50/60Hz
重量:;150kg (140kg:PH-A14)
三豐PH3515F臥式投影儀
