應用

該電纜用于短距離低頻信號傳輸，適合電話系統和其他通訊設備的內部連接，也可用于終接連接器(IDC)，使用PVC或LSZH絕緣和護套，是成本效益的固定安裝的通用信號電纜。

標準

• CW 1308

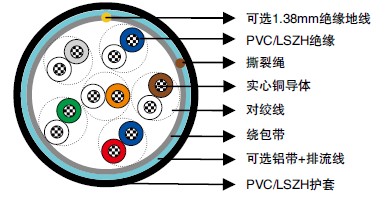

結構

• 導體：0.4/0.5mm實心退火銅，遵照BS 6360/IEC 60228 class 1標準。
• 絕緣：TI 54 彩色PVC/LSZH用于銅導體，TI 54 PVC/LSZH用于1.38mm地線。
• 絞對：絕緣線以不同絞距扭絞成對以減少串?dāng)_。
• 成纜單元：線對或三線組
• 成纜方式：兩種組成方式：層絞式和單元式。對于層絞式，導體以同心層方式組成緊湊的圓形電纜。層絞式為通用結構，包含兩條電纜用于安裝在要求有良好外觀的客戶端。對于單元式，線對以單元或子單元的方式構成成纜單元。其中含有一根1.38mm絕緣地線的20對的單元，用于用戶分配方案；16對的單元用于二進制系統；30對的單元脈沖編碼制系統(PCM)。
• 纜心繞包：6對以上電纜的纜心外需纏繞聚酯帶。
• 屏蔽 (可選)：24μ鋁聚酯帶屏蔽可搭接纏繞以覆蓋纜心。
• 護套：TM51 PVC或LSZH，標準顏色為灰，白，乳白或黑。
• 撕裂繩：尼龍撕裂繩可幫助護套剝離。
• 排流線(可選)：適用于屏蔽電纜，0.5mm實心鍍錫銅排流線縱向放置以保證屏蔽層的電氣連續性。

電氣性能

機械和熱性能

操作溫度范圍(靜態)：-30℃ – +70℃
安裝溫度范圍(動態)：-20℃ – +50℃
最小彎曲半徑：7.5 x 外徑

色碼

組成 & 單元顏色 – 16對的單元

注：? 表示8對的子單元。
&單元顏色 – 20對單元

注1：? 表示10對的子單元。
注2：該電纜包含一根1.38mm直徑的絕緣線。
* 綠色包裹材料應用于個 ? 單元。
** 根據制造商的決定，層可以是4 x 1，也可以是5 x 1，顏色為橙、自然色、自然色、自然色、綠。

組成 & 單元顏色 – 30對的單元

注1：?表示15對的子單元。
線對&三線組顏色

對于每個三線組，c線顏色為綠松石色。

尺寸和重量

*該電纜包含一根附加的0.5mm紫色絕緣線。

注：命名中以E結尾的電纜包含一根1.38mm絕緣地線。
