LWGY型渦輪流量計是一種速度式流量測量?jī)x表，用于測量流經封閉管道中流體的流量，特別適用于較低粘度流體的流量測量，廣泛應用于石油、化工、冶金和科研等領域的流量計量和控制系統。

特點

1）高精確度，一般為±0.5％R，高精度型可達±0.2％R。
2）重復性好，短期重復性可達±0.05％，正是由于具有良好的重復性，如經常校準或在線校準可得的準確度，在貿易結算中是優先選用的流量計。
3）適用范圍廣，可以測量水、石油產品（較低粘度）、不腐蝕流量計的化學液體等。
4）響應速度快，相對其他流量計，渦輪流量計是，常用于航空發動機、泵的檢測。
5）范圍度寬，大中口徑為10：1，小口徑為6：1或5：1，更寬的范圍度可特殊訂貨。
6）結構緊湊輕巧，安裝維護方便，流通能力強。
7）可選耐磨硬質合金軸和軸承，用于無潤滑性的液體，或含有懸浮物或腐蝕性的液體，提高流量計使用壽命。
8）縮小范圍度，提高測量下限值，也可用于高粘度流體的測量（配在線校驗裝置）
9）多種信號輸出及顯示方式，適應不同的用戶需要。
10）輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。

配置

LWGY渦輪流量計可根據用戶的需要來配置轉換（顯示）器、放大器，以達到不同的功能：
● 配TBS型轉換器：
現場顯示：瞬時流量（5位液晶顯示）和累積總量（8位液晶顯示）
輸出信號：脈沖信號或RS485通訊信號（Modbus協議）
帶干電池，具有分段修正功能
● 配FI/TBS型轉換器：
現場顯示：瞬時流量（5位液晶顯示）和累積總量（7位液晶顯示）
輸出信號：脈沖信號或二線制4~20mA電流信號
● 配FI/TBT型轉換器：
現場顯示：累積總量（12位液晶顯示）
輸出信號：脈沖信號或二線制4~20mA電流信號
● 配FI/TBL型轉換器：
現場顯示：瞬時流量（5位液晶顯示）和百分比瞬時流量（5位液晶顯示）
輸出信號：脈沖信號或二線制4~20mA電流信號
● 配FI型轉換器：
現場顯示：無
輸出信號：脈沖信號或二線制4~20mA電流信號
● 配LWF-TB型普通型放大器，簡單配置：，
現場顯示：無
輸出信號：脈沖信號
● 配LWF-11型隔爆型放大器，簡單配置：，
現場顯示：無
輸出信號：脈沖信號
上述轉換器、放大器中，除LWF-TB型普通型放大器外，其它均為隔爆型，防爆等級為dⅡCT1~T6。

本產品標準號：Q31/C005-2017
本產品執行檢定規程：JJG 1037-2008 渦輪流量計檢定規程

主要技術指標

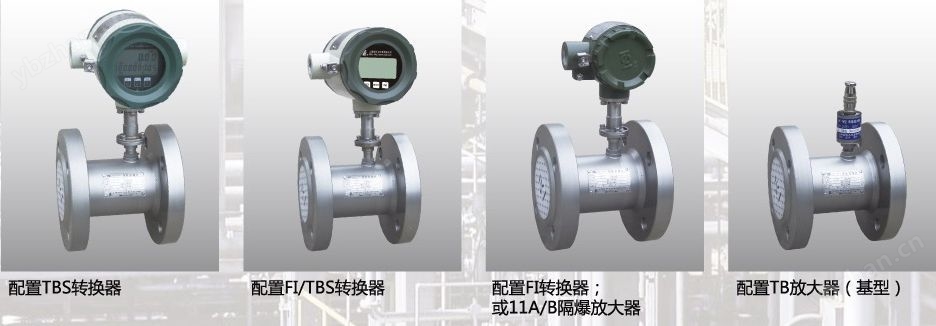

產品展示

計量部分性能

選型方法

一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30％Qmax＜Q＜80%Qmax,確定Qmax，并由Qmax，從“主要技術指標”表
中，確定流量計的公稱通徑。當技術指標中給出的流量范圍無法滿足實際要求時，可協商按“特殊流量”定制。
二、確定基本誤差值（準確度等級）：根據實際使用要求，確定選用±0.2％、±0.5％還是±1.0％或其他。
三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定流量計的公稱壓力。
四、確定輸出信號：按流量計在流量測控系統的需要選擇相應的輸出信號。
五、確定流量顯示模式：按需要選擇現場顯示瞬時流量或累積流量，或兩者同時顯示，或無需顯示。
六、確定防爆等級：流量計用于爆炸性氣體環境時，應按防爆要求選用隔爆型。
根據上述各項，按照“選型編碼”的內容，選定流量計型號。

選型編碼

外形及安裝尺寸
注：圖中所示為帶普通型放大器
注：直管段要求：一般情況下，流量計前需10D，流量計后需5D的直管段，特殊情況請見《渦輪流量計傳感器使用說明書》。

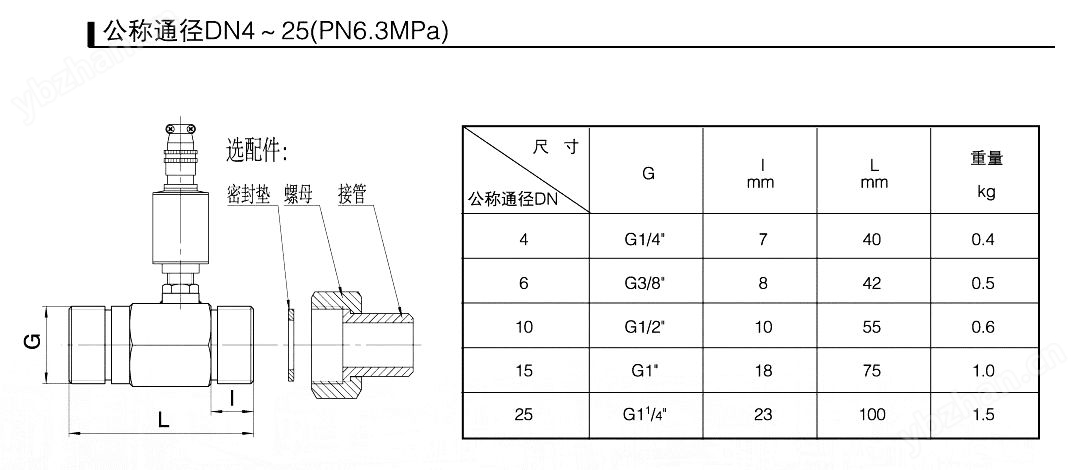

公稱通徑DN4～25(PN6.3MPa)

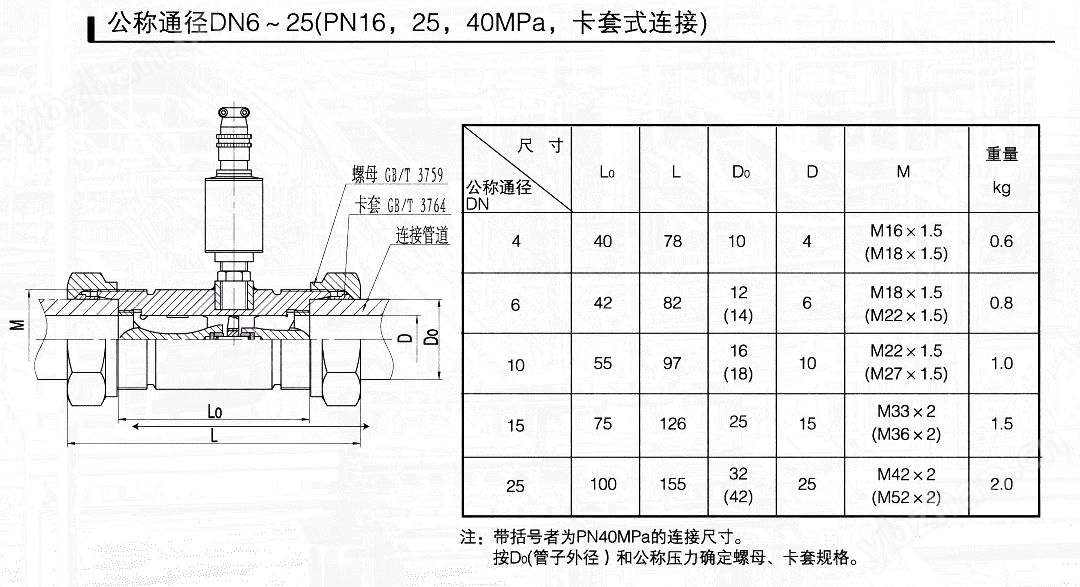

公稱通徑DN6～25(PN16，25，40MPa，卡套式連接)

公稱通徑DN32～250(PN1.6，2.5MPa)

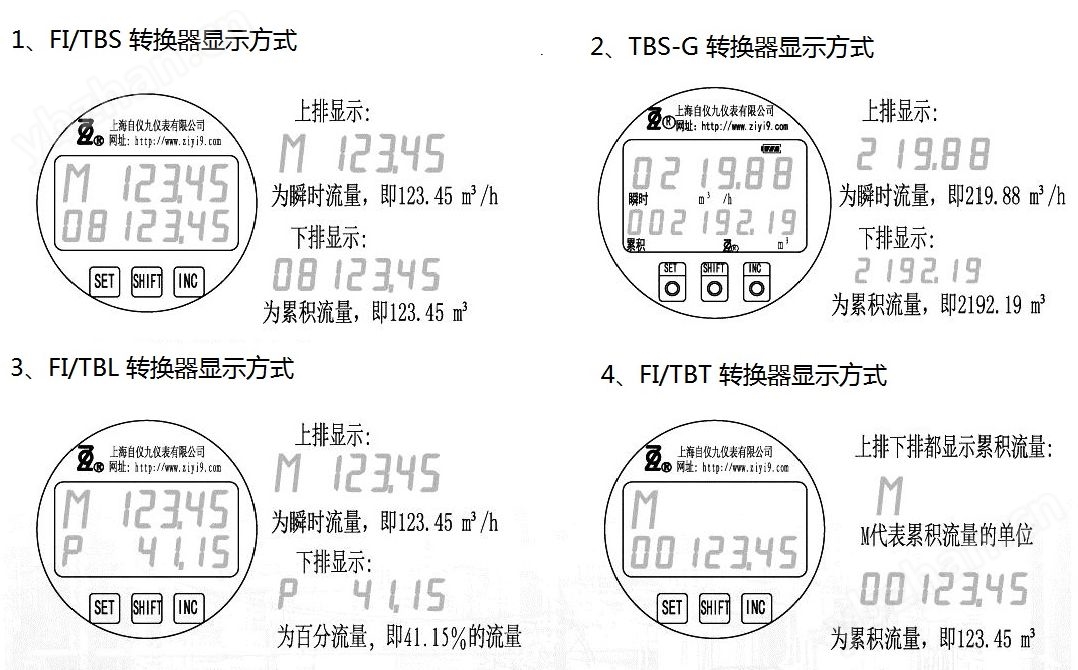

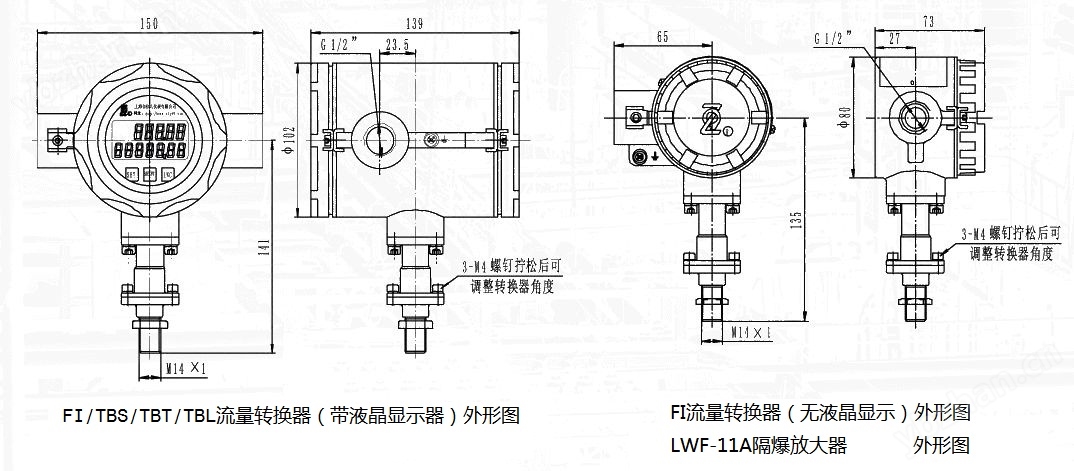

流量轉換器

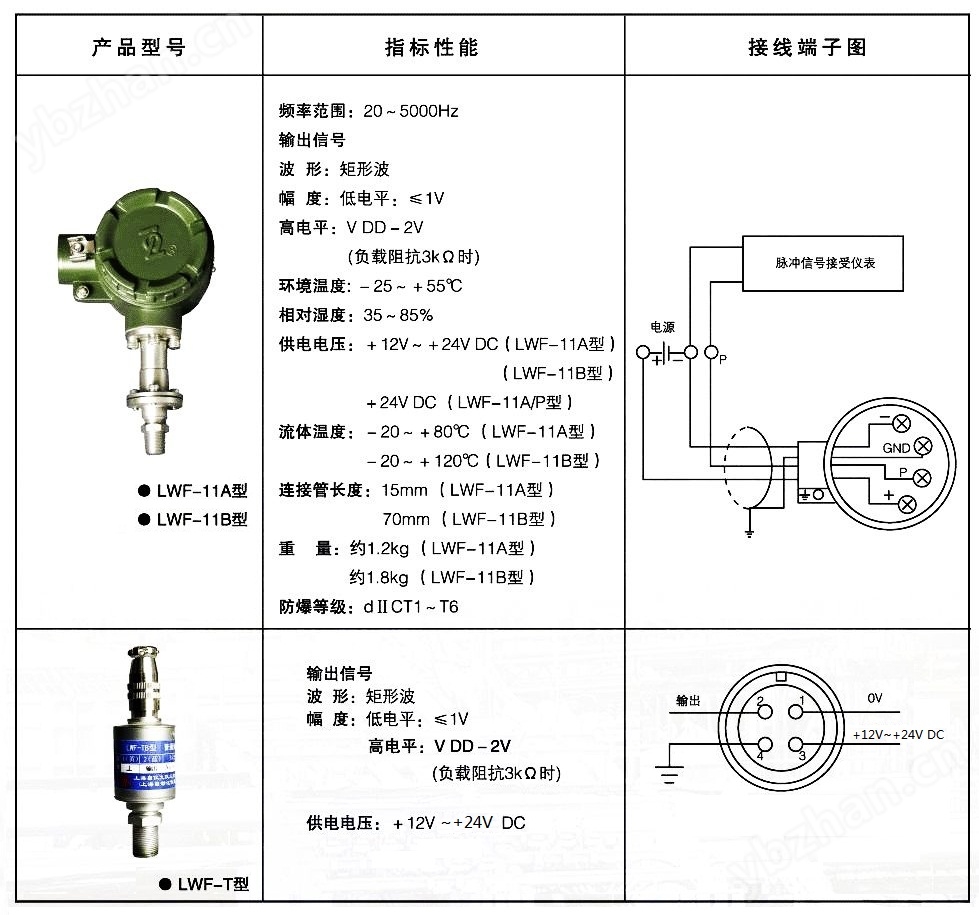

放大器

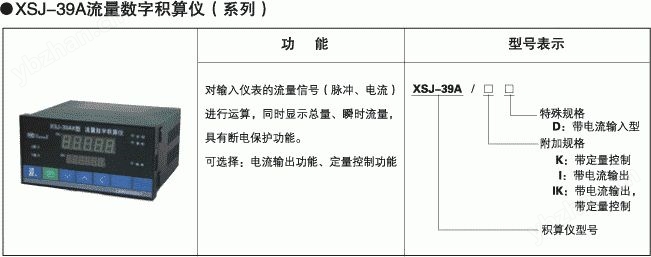

積算儀
積算儀為流量計的配套選用儀表
