功能

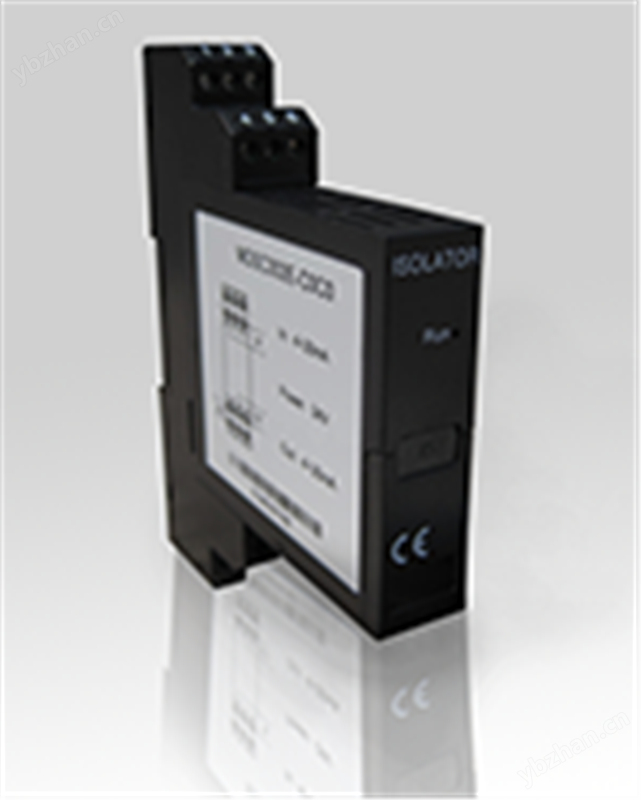

MDSB305E系列電位器變送隔離式安全柵 接收危險場所的電位器（滑線電阻）信號，經過隔離處理，變換成與阻值成線性的電壓或電流信號輸出?？蛇x1入1出、1入2出。隔離柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。



型號規格

產品型號	輸入1代碼	輸入2代碼	輸出1代碼	輸出2代碼
MDSB305E-	1：0~100Ω電位器	0：無輸入2	2：0~5VDC	2：0~5VDC
	2：0~1kΩ電位器		3：1~5VDC	3：1~5VDC
	3：0~5kΩ電位器		B：0~20mADC	B：0~20mADC
	4：0~10kΩ電位器		C：4~20mADC	C：4~20mADC
	5：0~20kΩ電位器		G：其他信號	G：其他信號
	G：其他阻值			0：無輸出2





防爆技術指標

防爆標志：[Exia Ga]ⅡC

認證參數：（端子1/4、1/6、4/6間）

Um=250V    Uo=6.6V     Io=68mA

Po=113mW   Co=5μF     Lo=5mH





產品特點：

輸入、輸出、電源三方隔離，抗干擾能力強

精度高，線性度高，長期運行穩定性高

模塊化設計，體積小，功耗低，適合密集安裝

結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單





技術指標

工作電源：24VDC±10%

功    耗：≤1.0W（1入1出）

≤1.5W（1入2出）

輸入信號：量程0~20kΩ，危險區

激勵電流：≤2mA

輸出信號：直流電流或電壓信號，安全區

輸出負載：電流輸出，0~350Ω

電壓輸出，≥10kΩ

轉換精度：±0.2%F.S

溫度漂移：±150ppm/℃

絕緣強度：輸入/輸出，≥2000VAC（1min）

輸入/電源，≥2000VAC（1min）

          輸出/電源，≥1000VAC（1min）

          本安/非本安，≥2000VAC（1min）

絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）



備注：1入1出型號，11、12腳懸空不接。





常用規格選型實例：



Model:MDSB305E-10C0

Input: 0-1000Ω電位器信號

Output1:4-20mADC信號

Aux.power:24VDC

描述：此產品為一進一出直流供電型電位器變送隔離安全柵，   0-1000Ω電位器 輸入， 經過隔離處理后變送輸出4-20mADC信號;輔助電源為24VDC.

如需詳細資料請下載：MDSB305E系列電位器變送隔離柵









標簽： MDSB305E，電位器變送，隔離式安全柵

:

:

:

:

:
