讓您更自信地為設計供電

精確的電壓和電流編程及回讀功能為電源和功率測量提供了出色的保障。 低差模噪聲技術確保了為精密的電路測量提供優質的輸出，使您能夠滿懷信心地為設計的產品供電；0.01% 的負載和源調整率，使E36300 系列在交流輸入和負載發生變化時繼續保持穩定輸出，讓您更從容地應對突發變化。

直觀而易于使用的前面板界面，操作更便捷、更高效

4.3 英寸 LCD 彩色顯示屏能夠同時顯示全部三個通道的電壓和電流，并且彩色通道顯示還簡化了手動設置。兩個獨立的電壓和電流旋鈕具有旋轉編碼器控制功能，可以進行精確設置，另外它的小鍵盤能夠讓您用更少時間完成快速調整和配置。用戶界面非常直觀，操作簡單，并能提高您的測試效率。

通過連通性和編程環境提供更大測試吞吐率

E36311A 標配 USB 接口，E36312A/E36313A 則標配有 LAN 和USB 接口（GPIB 可選）。所有型號均支持易于使用的 SCPI（可編程儀器標準命令）編程語言，使您能夠創建快速而簡單的程序，并且其瞬態響應時間小于 50 us，快速命令處理時間小于 10 ms。您也可以使用電源的可互換虛擬儀器驅動（IVI Driver）對儀器進行編程。

為被測器件（DUT）提供更多保護

E36300 系列全面集成了過壓保護（OVP）、過流保護（OCP）和過溫保護（OTP）功能，以防止對被測器件造成損壞。此外還具有其他安全特性，例如小鍵盤鎖定功能可以防止因?yàn)橐馔庥|碰前面板輸入錯誤數字。物理鎖定裝置可確保儀器的安全儲存。

獨立輸出降低使用成本，并可節省空間

E36300 系列的所有三路輸出均可以獨立控制，因此您相當于從一臺儀器上獲得三個電源的功能，這有助于節省維護成本。由于您能用一臺儀器為多個電路或器件供電，有效地節省工作臺空間。

更低噪聲

E36300 系列是同類產品中最安靜的電源之一。在帶載或空載的條件下，它可以通過溫度控制電路，自動降低風扇轉速以消除惱人的噪聲。在空載時，典型噪聲電平小于 26 dBA；而在滿負載條件下，典型噪聲小于 50 dBA，這使您可以在非常安靜、不受干擾的環境中工作。

數據記錄儀功能視圖

E36312A/E36313A 配有數據記錄儀功能， 可以同時記錄所有三個通道直流輸出的數據，并顯示到大彩色顯示屏上和保存到文件中。

其測量會按照采樣周期來進行，采樣周期可通過編程設為 200ms至 60 秒。對于每個直流輸出，可以記錄電壓測量、電流測量結果, 或兩者同時記錄。每個讀數都是經過積分處理后的電壓或電流測量結果。

數據記錄文件約為 7 MB。要開始記錄數據，需要一個外部USB 存儲設備。

數據記錄的顯示畫面可保存為 PNG 或 BMP 文件，以便在報告中使用。記錄的數據也可以保存下來，以便日后查看；另外也可以導出至CSV 文件。

E36312A/E36313A 內置了一個電池供電的實時時鐘，可為記錄的數據加上正確的時間標記，也可用來標記文件的正確創建日期。

輸出排序和輸出列表模式

E36312A/E36313A 的每個通道均可單獨設置延時開啟或關閉。通過調整時延，然后命令啟動，電源即按照設置逐步開啟每個通道；同樣可以設置序列關閉每個通道。時延可以設置為 0 秒至3600 秒，增量為 1 ms。

另一方面，列表模式則能夠利用快速、精密的計時生成復雜的輸出電壓或電流變化，這種計時可與內部或外部信號保持同步。

此列表也可以基于內部或外部事件觸發并進行重復。只要指令列表存儲在電源中，整個列表就可以使用一個指令來執行。這樣就縮短了指令處理時間并簡化了編程。

自動串聯/并聯模式

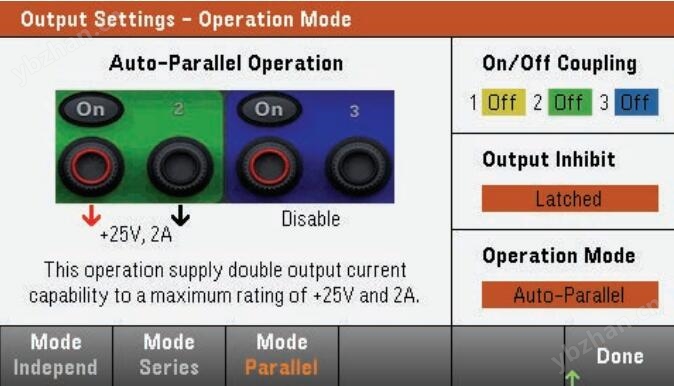

E36312A 和 E36313A 的通道 2 和通道 3 可以設置為串聯或并聯模式，以分別使輸出電壓（高達 50 V）或輸出電流（高達 4 A）增加一倍。用戶可按照?qǐng)D形用戶界面的說明通過前面板顯示屏來完成設置。兩個通道之間無需進行外部接線。

利用 4 線遠端感應提高測量精度

為提高直流輸出的電壓測量精度和穩定性，Keysight E36312A/E36313A 在后面板為每路輸出提供了 4 線遠端感應功能，又稱遠端回讀。當被測器件吸收大電流時，如果您想要補償電源線中的壓降，以獲得更好的穩壓性和更高的電壓測量精度，那么 4 線遠端感應將為您提供很多幫助。

要想應用 4 線遠端回讀，除了電源線以外，您還必須在負載輸入端與電源后面板上的 4 線遠端感應端子之間連接兩根小電流感應引線。 由此，電源便可監測負載端電壓，輸出端通過自動調整輸出電壓， 以動態補償電源線內部電阻中的壓降， 確保負載端的電壓準確無誤。

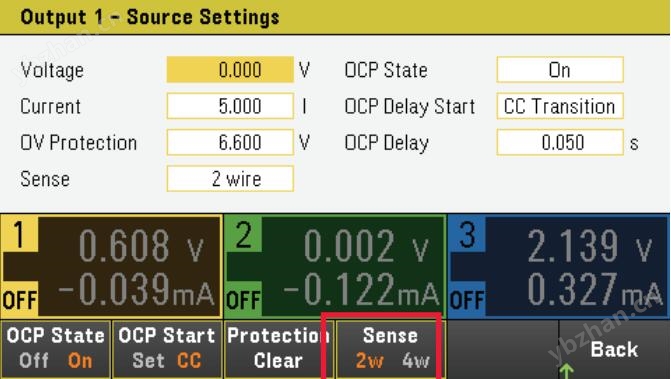

為方便起見，可利用電源的內置繼電器來切換 2 線模式（本地感應）與 4 線模式（遠端感應），不必使用其他臺式電源慣用的短路棒或跳線。

通道隔離輸出

E36312A/E36313A 的三路輸出彼此之間、以及與大地之間均為電氣隔離，以限度降低被測電路之間的干擾。

數字 I/O 端口

E36312A/E36313A 在后面板上配有數字 I/O 端口以用于觸發和故障抑制控制。此端口也可用于開啟/關閉耦合。

便捷的前面板和后面板輸出端子

E36300 系列使用前面板上的三路接線柱來連接被測器件，接線柱能夠匹配標準香蕉插頭、裸線和平接線片連接器，接線柱會在控制鍵和顯示屏上標示色碼，以避免設置和連接錯誤。

為便于接線，E36312A/E36313A 還提供了后面板輸出端子，這對于臺式設置和系統設置都非常適用。

前面板上的 USB 端口

E36312A/E36313A 提供了一個非常方便的 USB 端口，此端口專為 USB 存儲器等數據存儲設備而設計。您可以將測試設置、測試結果、屏幕圖像和記錄數據直接保存至插入到前面板上的USB 設備。

嵌入式接線柱選件

除了標準的香蕉接線柱之外，E36300 系列還提供了一個嵌入式接線柱選件，其中包括多個接線柱。該選件能夠與前面板連接絕緣，以提供額外的安全性。

電壓表/電流表：儀表視圖

E36300 系列電源擁有內置的電壓表/電流表功能，能夠輕松地執行測量，而不必使用額外接線、引入電流檢測電阻或者分流器。

支持 E3631A 模式

E3631A 模式使用戶能夠把 E36300 系列的程序標識改回成 E3631A，以獲得代碼兼容性，使其能夠在現有的應用中像E3631A 一樣工作。

通過任意瀏覽器進行控制

E36300 系列可通過標準的網頁瀏覽器進行控制。這種網絡圖形用戶界面的操作與電源實際前面板的操作方式一致。

BenchVue 控制與顯示

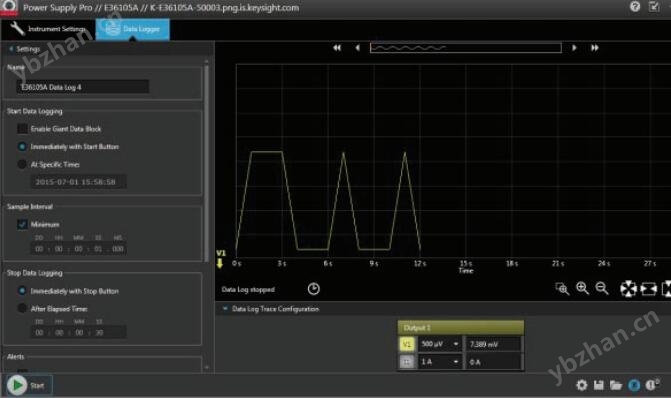

適用于 PC 的 BenchVue 軟件使您無需編程，便能輕松地同時連接、控制和查看是德科技的電源和其他臺式儀器。

• 同時顯示多個電源的輸出

• 記錄數據、捕獲屏幕快照并保存系統狀態

• 調用臺式儀器以前的狀態數據，重現測量結果

• 快速導出特定格式的測量數據文件

• 快速訪問手冊、驅動程序、常見問題解答和視頻

• 通過通過移動設備監控您的工作臺
