1 概述
ASJ60-LD16A 剩余電流監測儀適用于交流額定電壓為400V及以下的配電線路中使用，用于監測線路中的剩余電流，作為剩余電流式火災監控裝置用。也可與低壓斷路器和低壓交流接觸器組成組合式剩余電流保護裝置，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，或用來對人身觸電危險提供間接接觸保護。
該產品可應用于石油化工、工業廠房、大型公建、幼兒園、敬老院等場所的配電箱內，也可應用于路燈、庭院燈、景觀燈的配電箱內，進行剩余電流或接地故障監測。
2 功能特點
? 可實時監測和顯示TN-S、TT系統配電線路的剩余電流；
? 每只剩余電流監測儀最多可監測16個回路的剩余電流，剩余電流監測范圍為1mA-30A；
? 每路剩余電流監測均可設置報警值，報警值的設置范圍為 5mA-30A。每路剩余電流監測可設置為chao值報警、動作或關閉剩余電流監測；
? 1路水浸報警繼電器，16路剩余電流報警繼電器，每路剩余電流報警繼電器對應1路剩余電流監測，當剩余電流超過設定值時，對應繼電器動作，同時具有自動重合閘功能，重合閘的次數及間隔時間可設，重合閘功能可關閉（重合閘功能只有在回路剩余電流監測設置為既報警、又分閘時有效）；
? 2路DI輸入功能，可以用于水浸和遠程復位；
? 具有RS485通訊；
? 30條事件記錄功能，能夠記錄報警發生的時間和故障類型；
? 自檢功能，按下自檢按鍵可以啟動檢驗儀表自身硬件是否工作正常；
? 復位功能，儀表檢測到發生故障，并在故障排除之后，可以按下復位按鍵或通過短接遠程復位端子，復位儀表。
? 消音功能，按下消音按鍵可以消除報警聲。
3 參考標準
■ GB19214-2008/IEC62020：2003《電器附件家用和類似用途剩余電流監視器》
■ GB/T 13955-2017《剩余電流動作保護裝置安裝和運行》

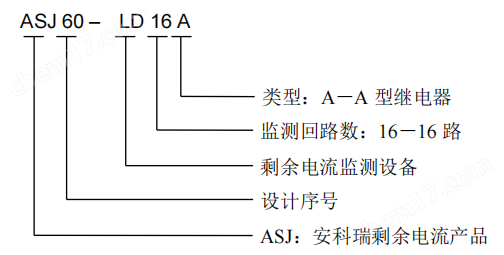

4 命名規則
5 技術參數
6 安裝與接線
6.1 外形與安裝開孔尺寸

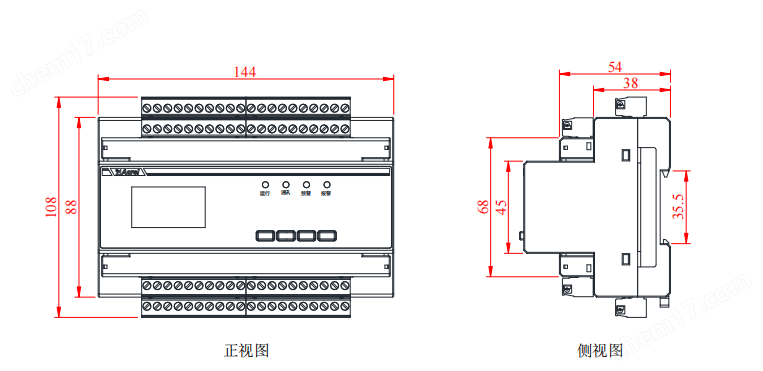

剩余電流監測儀外形與安裝尺寸如下圖所示。（單位：mm）
6.2 安裝方法

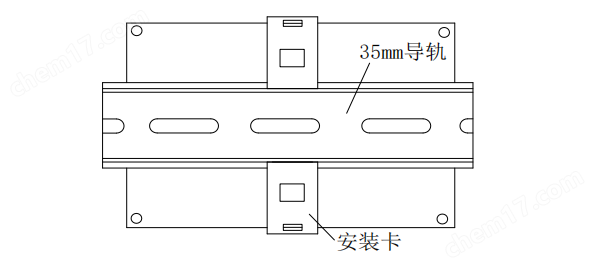

ASJ60-LD16A 剩余電流監測儀采用導軌式的安裝，卡扣固定，如下圖所示：
6.3 接線圖
ASJ60-LD16A 剩余電流監測儀端子符號如下圖所示。
上側下排端子的接線及說明如下圖所示：
