YWT903-M系列電力測控儀?
一、概述
YWT903-M系列表是一款集測量、監控、LCD顯示、數字通信于一體的多功能測控儀；其內部采用高精度計量芯片進行計量，保障產品精度；該系列電力測控儀適用于配電系統的電壓、電流、功率等參數測量，變比可編程，可選配開關量輸入輸出，外觀美觀，結構緊湊。可接入電力監控系統、能源管理系統，實現遠程數據監測。可廣fan應用于建筑、電力系統、低壓配電、工業自動化、能源管理系統及自動化等領域。
二、功能 te點(可測量如下參數):
● 各相電流；?????????● 各相及系統功率因數；
● 各相相電壓；????????● 電網頻率；
● 各相及總有功功率；?????● 正向、反向、組合有功電能；
● 各相及總無功功率；?????● 四象限無功、組合無功 1、組合無功 2 電能；
● 各相及總視在功率；?????● 2 路開關量檢測，2 路繼電器輸出(選配功能)；
● 電壓、電流 2~31 次諧波；
三、技shu指標（以下參數均以銘牌標注為準）：
測量類型
測量： 適用于 3 相 4 線，3 相 3 線電網
電壓(真有效值)
測量范圍： AC20~400V
PT 變比： 1~5000
輸入功耗： <0.2VA
連續過載： 600V
電流(真有效值)測量范圍(根據實際出貨為準)： AC0.05A~6A
頻率
CT 變比： 1~5000
輸入功耗： <0.5VA測量范圍： 45Hz~65Hz
功率因數測量范圍： -1.0~1.0
開關量（選配功能）4DI： 光耦隔li/無源接點
型號說明
2DO： 常開
接點容量： AC250V，5A（阻性）； DC30V，5A
控制方式： 遙控或自控
輸出方式： 電平或脈沖輸出，默認電平輸出YWT903-M1： 三相全電量+RS485
電磁兼容
YWT903-M4： 三相全電量+RS485+4DI
YWT903-M5： 三相全電量+RS485+4DI+2DO1.2/50-8/20us 浪涌： 電壓/電流/電源/DO：4kV
???DI輸入/RS485 端口：1kV
快SU瞬變脈沖串： 通信端口：2kV，其它端口：4kV
靜電放電： 接觸放電：6kV，空氣放電：8kV輔助電源：
輔助電源：AC85V~AC265V，50/60Hz or DC100V~DC330V
測量精度電流： 0.5 ji
絕緣強度
相電壓： 0.5 ji(20~300V)
線電壓： 1 ji(30~600V)
功率： 0.5 ji
功率因數： ±0.02（視在功率大于 6W）
頻率： ±0.02Hz (45Hz~65Hz)
電能： 1 ji電壓/電流/電源/DO 端口： 2kV（r.m.s），50Hz，1min
工作條件
DI 輸入/RS485 端口： 1kV（r.m.s），50Hz，1min工作溫度： -10℃~50℃
通訊
儲存溫度： -40℃~70℃
相對濕度： 20％~95％接口： RS-485
地址： 1~247
波 te率： 1200/2400/4800/9600
校驗位： 奇/偶/無
數據位： 8bits
停止位： 1bits
通訊協議： Modbus-RTU

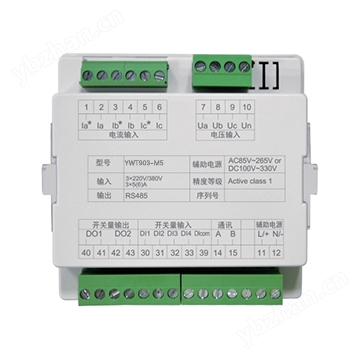

四、產品尺寸圖及接線圖示(單位：mm 公差：±0.5)：
 |  |
外形尺寸：長*寬*高L*W*H (96±0.5)mm*(96±0.5)mm*(54±0.5)mm 不包含接線端子
底殼尺寸：(89.8±0.5)mm*(89.8±0.5)mm
五、型號說明
安裝現場
儀表在初次安裝時應作好以下工作，以bao證維護盡可能方便。
● PT 的二次側不能短路；
● CT 的二次側不能開路，在斷開 CT 和監控回路連接時，將 CT 的二次側短接；
● 裝置適用于ge種三相系統，請仔細閱讀本章節，以選擇合適的接線方式；
● 接入的電壓，應在裝置的額定電壓范圍以內；
● PT 一次側bixu有斷路器或熔斷器提供保護；
● PT和CT一次側的勵磁將在PT和CT二次側電路產生較大的電壓和電流，所以在安裝儀表時一ding要有bi要的an全措施，
???例如拆下PT的熔斷器、短接CT二次側。
