KEYSIGHT 是德 Infiniium DCA寬帶寬示波器86100A/86100B/86100C/86100D

86100A

數字通信分析儀模式：

• 示波器，帶寬超過50 GHz，可確保進行精確的波形測量

• 眼圖分析儀，用于發射機一致性測試

• 時域反射計/時域傳輸（TDR/TDT），用于高精度S參數阻抗分析

• 一鍵式操作簡單方便

后向兼容：

• 54750A高帶寬數字示波器系列的所有模塊

• 83480A數字通信分析儀系列的所有模塊

Keysight 86100A Infiniium DCA是一款寬帶寬示波器，也可作為數字通信分析儀和時域反射計使用。
無論是光信號還是電信號，86100A都可對其進行全面測量，并支持寬帶寬應用。

86100B

用于62.5/125光纖的2.8 GHz光通道

• 波長范圍：750-860 nm

• 典型rms噪聲：1.5 μW（3 GHz）

• 參考接收機功能（155/622 Mb/s或1.063/1.250 Gb/s）

使用3.5 mm陽頭輸入的20 GHz電通道

• 典型rms噪聲：0.25 mV（12.4 GHz帶寬）、0.5 mV（20 GHz帶寬）

兼容性

• 86100A/B/C Infiniium DCA/DCA-J主機

Keysight 86100B Infiniium DCA是一款高速示波器，同時還具有數字通信分析儀和時域反射計的功能。
示波器/分析儀的組合使用戶可以在最短時間內完成復雜的一致性測量，而無需學習繁瑣的一致性測試程序。

86100C

數字通信分析儀模式：

• 示波器帶寬超過80 GHz，可確保進行精確的波形測量

• 眼圖分析儀可用于>40 Gb/s的光發射機和電發射機一致性測試

• 抖動和干擾分析儀，可以測量子元器件抖動和幅度干擾源

• 時域反射計/時域傳輸（TDR/TDT），用于包括S參數的高精度阻抗分析

主要特性

• 用戶可進行配置：主機插槽可支持 兩個模塊（4個光通道或電通道）

• 一鍵式簡單測量

• 觸發帶寬大于13 GHz（選件001）

• 時鐘恢復功能具有可調節的環路帶寬（參見83496B）

后向兼容：

• 54750A高帶寬數字示波器系列的所有模塊

• 83480A數字通信分析儀系列的所有模塊

• 86100A/B數字通信分析儀的所有模塊

86100C Infiniium DCA-J同時擁有高的精度、可重復性和非常簡單的操作步驟，能夠簡化對50 MHz到80 GHz信號的測試。數字設計人員可以將主機和模塊結合到四種具有業界優秀的信號完整性性能的主要儀器中，包括：

• 帶寬超過80 GHz的全功能示波器確保精確的波形測量

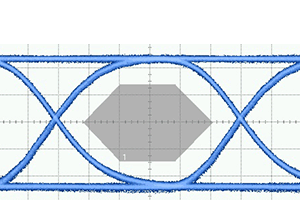

• 用于發射機一致性測試的帶有自動眼圖分析功能的數字通信分析儀

• 業界精確的抖動和干擾分析儀通過簡單易用的一鍵式操作測量子元器件抖動源

• 用于高精度阻抗和S參數分析的全功能時域反射計（TDR/TDT）

優秀的抖動分析

• 把抖動分解為總體抖動（TJ）、隨機抖動（RJ）、確定性抖動（DJ）、周期抖動（PJ）、數據相關抖動（DDJ）、占空比失真（DCD）以及由碼間干擾（ISI）引起的抖動。

• 抖動頻譜

• 隔離和分析子速率抖動（SRJ），即比特率的整數子速率（integer sub-rate）時的周期抖動

• 時鐘信號或數據信號的抖動頻譜/相位噪聲（需要83496B時鐘恢復）

• 將干擾分解為總體干擾（TI）、隨機噪聲（RN）、確定性干擾、周期干擾（PI）和符碼間干擾（ISI）

優秀的幅度分析

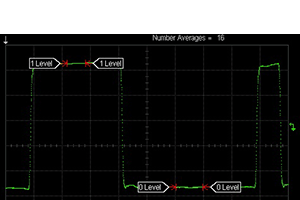

• 用表格和圖形顯示“1”和“0”電平上的測量結果

• 干擾頻譜

• Q因數（與確定性干擾相隔離）

• 相對噪聲強度（RIN 1級，RIN OMA）

優秀的波形分析

• 精確地捕獲帶有或不帶有平均值的長波形（高達2²³ 位）

• 采樣/波形僅受限于硬盤或存儲棒的大小

• 示波器使用內置線性前饋均衡（LFE）工具測量均衡波形

• MATLAB^®接口可以即時處理示波器數據：
  °觀察和表征任何LFE、判斷反饋均衡器（DFE）或其他算法的輸出波形。
  °使用專有的或公開的腳本，例如發射機波形色散懲罰值（TWDP），來計算和顯示品質因數或懲罰值。

^{MATLAB 是 MathWorks 公司的注冊商標。}

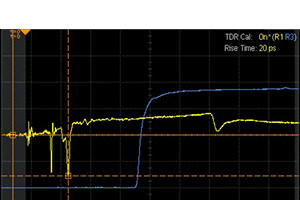

優秀的TDR分析（頻域S參數）

• 用于差分或單端表征的板上S參數

• 一端口或二端口設備（單端或差分）

• 測量當前和新標準

• HDMI連通性解決方案

• SATA連通性解決方案

86100D

• 90 GHz 帶寬

• 定制主機以進行光、電和 TDR/S 參數分析

• 100 fs RMS 超低抖動和低至 250 μV 確保執行快速、精確和一致的抖動測量

• 獲得超過 50 種內置標準模板和自動模板裕量分析

• 輕松地同時測量多個信號；同時分析和采集多達 16 個信號

• 主機可升級并且向后兼容，為您的投資提供充分保護

包括的內容:

• USB 鍵盤

• USB鼠標

• 填充面板
