Stable Laser Systems 的雙通聲光調制器設計采用堅固的工程技術，可在腔模式之間的任意位置精確調諧超穩定激光器的頻率，僅受激光源調諧范圍的限制。無論是需要?jiǎng)討B(tài)移動激光頻率以冷卻和捕獲原子，還是只想補償殘余腔漂移，SLS的激光移頻器都能在不進行光學重新對準的情況下實現廣泛的頻移。
PDH信號單元可幫助用戶獲得超低噪聲誤差信號，而無需龐大的射頻發生器或長且有損耗的射頻延遲線。SLS將快速跨阻放大器、驅動 EOM 相位調制器的 RF 輸出信號和 RF 屏蔽外殼中的鎖定檢測相結合，以生成清晰、干凈的 PDH誤差信號。SLS提供全面的定制服務，可選擇硅、InGaAs 或擴展 InGaAs 中的光纖耦合或自由空間光電探測器。
光纖噪聲消除系統通過在開始時就提供精確的相位噪聲消除，以保持穩定、窄的線寬，從而解決了沿噪聲光纖發送頻率穩定光的問題。SLS將現有的技術結合到一個單元中，大大減少了任何穩定激光系統的占地面積。觸摸屏界面控制全數字架構，一鍵即可消除不需要的相位噪聲。
Stable Laser Systems穩頻激光器電子模塊
POUND-DREVER-HALL 信號單元
要想得到的腔體，就要有的信號誤差，SLS穩頻激光器電子模塊包含專門的PDH信號單元。SLS的全集成探測器、濾波器和射頻振蕩器旨在幫助用戶獲得超低噪聲PDH信號。使用這種方便、即插即用的模塊可以簡化誤差信號的生成。
-根據用戶的工作波長（500-2050 nm）定制，設計緊湊；
-組件集成在外殼中，可屏蔽射頻干擾；
-標準頻率為5 MHz射頻驅動頻率，可根據要求定制高達50 MHz的頻率；
| PDH-1000-5C性能與規格 | ||
| 工作波長 | 500-2050 nm | 根據客戶要求 |
| 光電探測器輸入噪聲 | < 7 pA/ √Hz | - |
| 調制輸出頻率 | 標準品5 MHz | 可定制高達 50 MHz - |
| 調制輸出振幅 | 4 Vpp | 可通過面板調節 |
| 誤差信號振幅 | 300 mVpp（典型） | 部分電路板增益調整。 |
| 錯誤信號紋波 | < 15 mV | 包括來自f mod和 2x f mod 的組件 |
| 尺寸 | 75 x 125 x 70 毫米（高） | 提供 M6 安裝孔 |

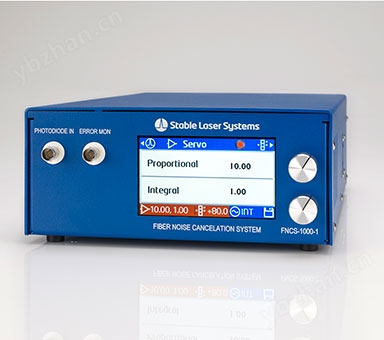

光纖降噪系統：
這種受 NIST 啟發的全數字設計穩頻激光器電子配件消除了將穩定頻率的光分配到遠程位置時不需要的相位噪聲。并行使用多個降噪系統，為不同終端用戶提供來自單個穩定激光器的穩定激光。
-集成雙 DDS、數字鑒相器、數字環路濾波器和用于監控和伺服控制的 FPGA；
-通過緊湊型觸摸屏實時顯示相位誤差和伺服性能；
-可選集成光纖組件以實現完整的光纖傳輸組件；
-可選集成激光功率控制伺服系統實現的靈活性；
| FNCS-1000-1性能與規格 | ||
| 工作波長 | 500-2050 nm | 可根據要求提供可選的光學組件 |
| 典型系統性能 | σ(τ = 1 s) ≈ 5×10 -17 | 在 λ=1550 nm 處測量 |
| 相位本底噪聲 | <10 mrad rms | 典型的 |
| 伺服環路帶寬 | 100 kHz | - |
| AOM驅動頻率 | 高達 400 MHz | 用戶可調 |
| 功耗 | 25 W | 僅電子控制單元 |
| 尺寸 | 8” x 11” x 4”盒子或1U，半寬機架安裝外殼 | - |
光纖耦合激光移頻器
使用此光纖耦合設備生成任何頻率的腔穩定光。SLS使用聲光調制來快速移動光而無需頻繁的光學重新對準。在 ±750 MHz上連續調諧以跨越標準穩定參考腔的整個 1.5 GHz 自由光譜范圍。
-可用于SLS銷售的腔體的任何波長；
-無需光學重新對準的寬頻移；
-可以對集成軟件控制進行編程以進行腔體漂移補償；
| LFS-0700-15-100性能與規格 | ||
| 工作波長 | 500-1550 nm | - |
| 連續頻率調諧 | >750 MHz | 切換 AOM 順序以調整全腔跨度所需的小調整 |
| 頻移 | >1.5 GHz | 跨腔自由光譜范圍 |
| 輸入輸出 | 光纖耦合 | 保偏FC/APC光纖 |
FPGA 激光頻率偏移單元
傳統的 PDH 腔鎖定將穩定激光器的頻率限制為腔自由光譜范圍倍數的腔共振。在共振之間調諧穩定的激光頻率（與原子或離子或偏移w/a第二束）通常需要額外的、昂貴的、耗電的頻移器。這種基于FPGA的穩頻激光器電子模塊鎖定系統解決了這個問題，無需這些光學元件，使用戶能夠在任何頻率鎖定激光器，并通過模擬電壓輸入或數字命令控制鎖定的激光器輸出頻率。
-高速合成器允許從 15 MHz 到 1.5 GHz 的偏移頻率，這可以跨越大多數腔 FSR；
-多功能、低延遲系統，具有消除輸出光的線性漂移和自動鎖定和重新鎖定技術的特點；
-數字狀態消息和串行接口可輕松集成到實驗設置中；
-提供觸摸屏界面；
-FPGA激光頻率偏移單元；
