- 測量直流或脈沖電流的平均值
- 可用作數字電流積分器、數字電荷積分器或數字靜電計
- 寬動態范圍
- 輸入端被保護到±1000 V（0.01 μF）或±2000 V（0.001 μF）

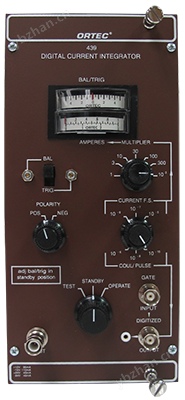

ORTEC 439型數字電流積分器設計用于精確測量直流電流或加速器光束產生的脈沖電流的平均值。它通過為特定的輸入電荷值產生一個輸出脈沖來數字化輸入電流。前面板開關可以選擇三種不同的電荷量（10-10、10-8或10-6庫侖）來產生輸出脈沖。該儀器具有從0到10 kHz的數字化頻率，可在每次設置時提供寬動態范圍，無需儀表插值即可實現高分辨率讀數。
資料 +
-
439宣傳冊
- 439宣傳冊（A4）
- 439手冊
-
更多信息 +
將439型與預置計數器結合使用可構成數字電荷積分器。將它與計數器和計時器結合使用，可以獲得數字靜電計。
通過前面板儀表來讀取輸入電流。后面板接線柱提供1 mA、100 mV和10 mV的滿刻度模擬輸出。前面板儀表和模擬輸出的滿量程讀數可以從1 X 10-9到1 X 10-2 A進行選擇，共有15個步長。輸入端通過施加大輸入電荷進行保護，以免損壞。
前后面板BNC連接器可以應用門信號來抑制數字化輸出。該門可用于遠程控制439型，或用于通過多通道分析儀死時間輸出信號來抑制數字化輸出。
439型可與ORTEC預置計數器相結合，以形成數字電荷積分器，或與計數器和定時器相結合，以形成數字靜電計。
規格 +
性能
從輸入到接地的泄漏阻抗
>1 X 1010Ω。
輸入泄露電流
<1 X 10–12A。
溫度不穩定性
≤±0.05%/°C，0至50°C。
數字化輸出不精確性
讀數從100 nA到10 mA dc，≤±0.2％；對于50 nA，通常為±0.3％（10-10庫倫/脈沖范圍內的計數率限制為1 kHz）。
數字化重現性
0.01%。
模擬精度
前面板儀表2％；后面板接線柱1.5％。
控件和指示燈倍數
前面板開關，決定應用于電流滿量程讀數的倍數，以在安培計上產生滿量程偏轉。
電流滿量程和庫倫/脈沖
前面板開關，控制輸入端必須注入的電荷量，以獲得數字輸出脈沖（可選擇低、中和高）。
測試-操作
前面板3位開關控制439型的功能：
• 測試 提供內部測試電流以在所有庫侖/脈沖范圍內產生?1000 Hz的輸出。
• 待機 將439型號的輸入端接地，防止瞬態信號輸入到輸入放大器。
• 操作 通常使用439型的位置；將輸入放大器連接到前后面板SHV輸入連接器。極性
前面板開關用于選擇要測量的輸入電流的極性，可選擇正極或負極。
Bal/Trig
用于連接Bal/Trig儀表和測試-操作開關的前面板開關可平衡和調整439型輸入放大器。
偏移/電流
后面板電位器可在?±10 pA的范圍內調節輸入偏移電流。
輸入端
信號輸入端
通過前面板和后面板SHV連接器。
• 阻抗 幾乎接地，偏移<±5 mV。
• 電流極性 正極或負極。
• 電流范圍 1 X 10-9至1 X 10-2 A。門
信號通常在沒有輸入或當直流標稱值為+6 V時啟用；前面板和后面板BNC連接器。
• 啟用輸出 +3 V或更高。
• 抑制輸出 +1.5 V或更低（例如，可以通過繼電器接地短路）。
• 輸入 +25 V，-10 V。
• 占空比限制 無，直流耦合。
• 輸入阻抗 >1000 Ω；驅動源必須能夠吸收來自正電源的1 mA電流。
輸出端數字化
信號+5 V，500 ns寬；0至10kHz；前面板和后面板BNC連接器。
模擬
• 前面板儀表0-1和0-3量程可提供所有倍數范圍。有15個全量程范圍。
• 后面板接線柱 0至1 mA滿量程；0至100 mV滿量程；0到10 mV滿量程。 有15個全量程。
電氣和機械所需電源
439型從標準NIM電源箱/電源（例如ORTEC 4001A/4002A型）獲取電源。所需電源為+24 V，45 mA; -24 V，45 mA; +12 V，95 mA; -12 V，110 mA。
重量
凈重 1.7千克（3.75磅）。 裝運重量 3.06千克（6.75磅）。
尺寸
NIM標準三寬模塊，10.28 x 22.13厘米（4.05 x 8.714英寸）前面板，符合DOE/ER-0457T的要求。
訂購信息 +
型號
描述
439
數字電流積分器
