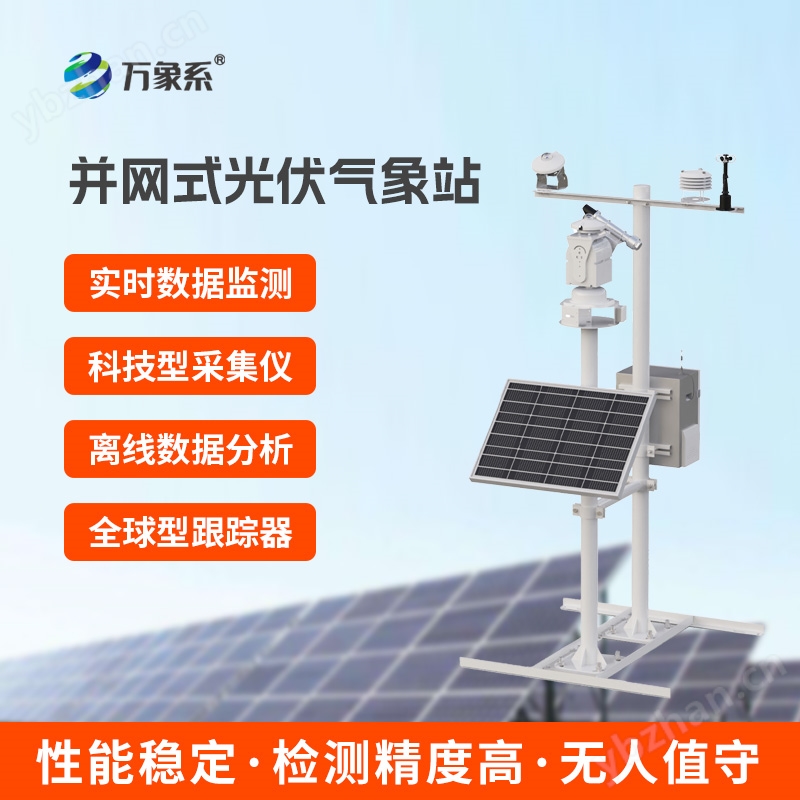

一、光伏發電環境監測系統 產品概述
氣象環境數據是決定太陽能發電的重要指標,對太陽能發電質量起著決定性作用;同時也是對太陽能發電站的設計提供有效的數據保證，BGF11S 型智慧云聯數字高精度太陽能發電環境監測系統是按照國際氣象 WMO 組織氣象觀測標準和 IEC(國際電工技術委員會)規范標準設計、生產的標準氣象環境監測站。同時，也符合 GB/T19964《光伏發電接入電力系統技術規定》、Q/GDW11000《光伏發電站并網調度運行信息交換規范》中相關內容的要求。本系統可監測的氣象數據有：環境溫度、環境濕度、大氣壓力、風速、風向、背板溫度、峰值日照時數、水平總輻射、傾斜總輻射、直輻射、散射輻射等多種氣象數據。具有性能穩定，檢測精度高，無人值守等特點，可滿足專業氣象觀測的業務要求。
廣泛用于太陽能發電站的實時監測，對研究太陽能發電質量，效率，故障診斷數據管理，提供數據保障。
二、光伏發電環境監測系統 產品特點
1、實時數據監測：可采集、分析多種氣象數據，包括有并網運行上報數據環境溫度、環境濕度、大氣壓力、風速、風向、背板溫度、峰值日照時數、水平總輻射、傾斜總輻射、直輻射、散射輻射等多種氣象數據。
2、科技型采集儀：光伏環境數據采集儀采用新一代 32 位 MCU 處理器，板載集成高精度 GPS芯片,可對采集時間進行精準校正并進行高精度定位。
3、離線式數據分析：采用32位處理器對采集的數據信息做采集分析，無需平臺計算和云分析，通過采集器統計功能直接輸出統計分析數據便于用戶對采集信息進行存儲、分析。
4、一體式風速風向傳感器：使用自研自產的一體式風速風向傳感器，結構簡單、防水防塵、監測性能更穩定、測量精度更高、安裝更便捷、質量有保障。
5、不銹鋼設備防護箱：設備防護箱采用不銹鋼材料設計，外部防腐蝕、內部防水設計，更好保護設備電氣結構，保障了設備長期無人監測的穩定性。
6、全球型跟蹤器：直接輻射傳感器和散射輻射傳感器配備有全球自適應型全自動太陽跟蹤器。該款跟蹤器可在南緯小于 60°、北緯小于 60°的全球范圍內正常使用，使用溫度范圍在-40～60℃
7、綠色電源管理：本數據采集儀可以采用 AC220V 和 DC12V 兩種供電模式。并在內部集成了新一代綠色電源管理模塊實現交流與直流供電智能切換。
8、一體觀測支架：外觀設計的一體觀測支架，便于現場人員可以快速、方便、簡單一人進行設備安裝調試。
三、技術指標
技術參數測量范圍分辨率度精度單位
環境溫度-40～800.1±0.3℃
環境濕度0～1000.1±2%RH
大氣壓力300～11000.1±0.12hPa
風速0～600.1±0.2m/sm/s
風向0～3601±1°
背板溫度-50～1000.1±0.5℃
峰值日照時數0~240.01---h
水平總輻射0~20001≤5%w/m2
傾斜總輻射0～20001≤5%w/m2
直輻射0～20001≤5%w/m2
散射輻射0～20001≤5%w/m2
電源系統AC220V±10%對現場氣象站供電保證正常工作用戶根據現場情況選擇供電方式
DC12V
50W太陽能供電
40Ah蓄電池
通訊系統RS485通訊距離 0～1000m標配Modbus通訊模式
觀測支架一體式輻射聯合觀測支架適合太陽能發電環境監測站現場長期監測
