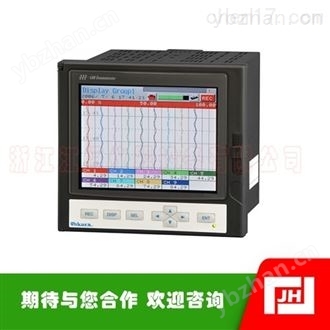

OHKURA大倉VM6100無紙記錄儀
VM6100是用容易看為日語顯示的液晶用圖表記錄計一樣的簡單能記錄的紙列記錄器。
特點
■大容量記錄
測定數據以一定周期記錄在緊閃中。大容量1gb
■多種顯示功能
除了趨勢顯示以外，還可以進行條形顯示、數字顯示、模擬儀表顯示。
■容易看的液晶
采用寬視角的5.7英寸TFT彩色液晶。
■緊湊尺寸
外形尺寸160w×144h×185d (mm)，可安裝在小面板上的結構
■便攜式模具也準備好了
外形尺寸160w×179h×206.6D (mm)
■輕量
重量1.5公斤
■標準添加支持軟件
標準附加了再生顯示記錄數據的瀏覽軟件和從個人電腦進行主體的設定的裝載軟件。

OHKURA大倉VM6100無紙記錄儀

分類
輸入測量通道：9點或18點
測定周期：100ms
輸入種類直流電壓:0 ~ 50mv, 0 ~ 500mv, 0 ~ 5v, 1 ~ 5v
熱電偶:R, S, B, K, E, J, T, N, W, L, U, PN
測溫電阻:Pt100, JPt100
直流電流:4 ~ 20 ma dc(分流(醫學)抵抗外置:10ω-)
顯示顯示器5.7英寸TFT彩色液晶
顯示內容縱/橫趨勢，條形圖，模擬儀表，數字顯示，
事件摘要，流行趨勢
顯示更新周期
(趨勢表示)1、2、3、5、10、20、30秒，1、2、3、5、10、20、30分鐘，1、2、3、4、6、12小時
記錄介質緊致閃光燈
大記錄容量1gb
與記錄周期顯示更新周期聯動
記錄數據，趨勢數據，事件數據，累計值數據
數據形式或二進制
性能·特性指示精度在額定±(0.15%FS+1digit)以下(但是，根據溫度范圍的不同，一部分±(0.3%FS+1digit))
絕緣抵抗各接地端子~之間0.5 kv dc 100 mω-以上
耐電壓電源端子~接地端子之間:2.0kV AC, 1分鐘
輸入端子~接地端子之間:0.5kV AC, 1分鐘
耐振動10 ~ 60hz 0.2m/s2以下
警報傳遞/ di關閉?sean傳遞功率分?jǐn)?shù)10分
接點容量DO 1:1 50v AC 10v DC 3amax(電阻負載)
DO2 ~ 10:2 40v AC 30v DC 3amax(電阻負荷)
DI輸入5個點(無電壓接點輸入)
通信、警報(オーフ?ンコレクタ)輸出,di輸入關斷?sean通信功能rs基于
協議MODBUS(RTU)
警報輸出分?jǐn)?shù)18分(開放編碼器輸出)
額定DC30V/0.1A(電阻負載)
DI輸入5個點(無電壓接點輸入)
イーサネットオフ?sean以太網通信媒體:10 base-t
HTTP服務器功能:在Web上顯示各信道的測定值、累計值、事件摘要、主體信息。
FTP服務器功能:可從主計算機上下載存儲在緊湊閃存中的記錄文件
SMTP 功能:在發生下述事件時，向所設定的地址發送的功能。
(1)警報打開/關閉
(2) DI ON/OFF
(3)主體錯誤發生時
(4)定周期
MODBUS TCP/IP:能夠基于MODBUS TCP/IP協議進行通信
電源額定電源電壓90 ~ 264v AC (50/ 60hz)
大消耗功率約32va (100vac)，約47va (240vac)
結構安裝，結構面板嵌入，或便攜式
材質外殼，貝塞爾均為PC-ABS
黑色涂裝
重量1.5公斤以下
使用環境正常動作范圍面板安裝類型(沒有イーサネットオプション):周圍溫度:~ 50℃,濕度:周圍遍及35 ~ 85%
面板安裝類型(イーサネットオプション),便攜式類型:周圍溫度:- 40℃,周圍濕度:遍及35 ~ 85%
