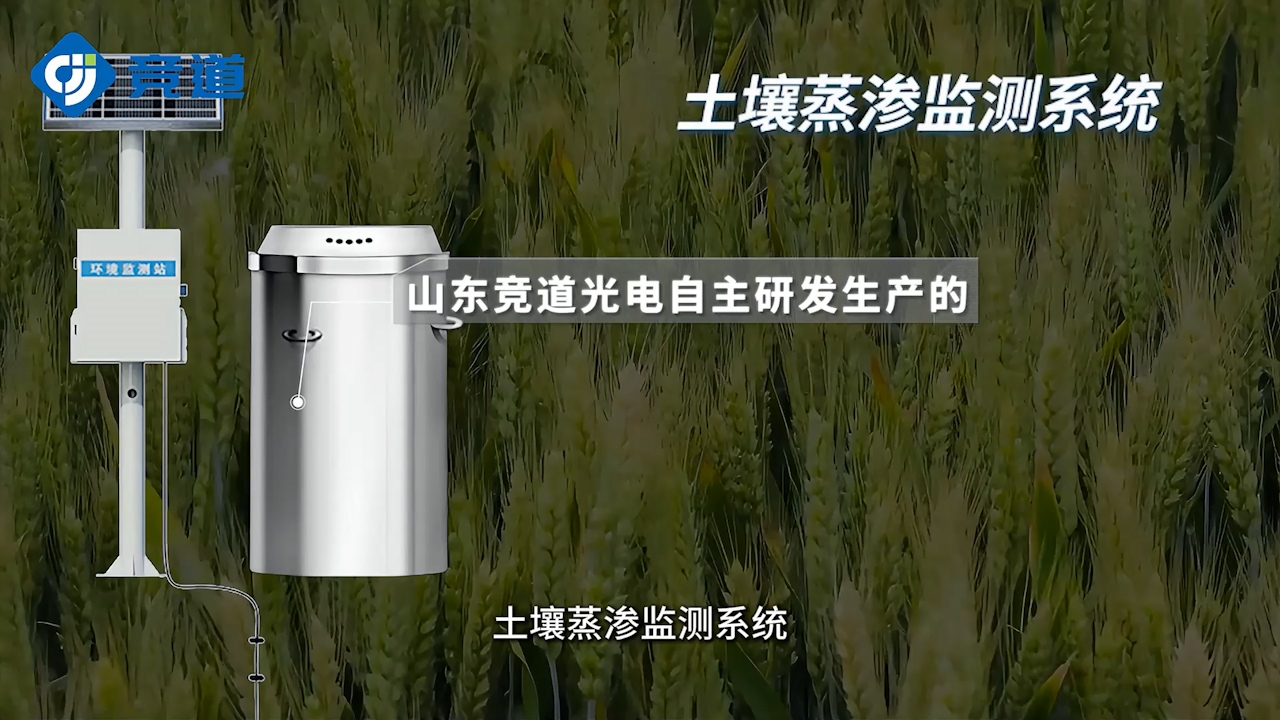

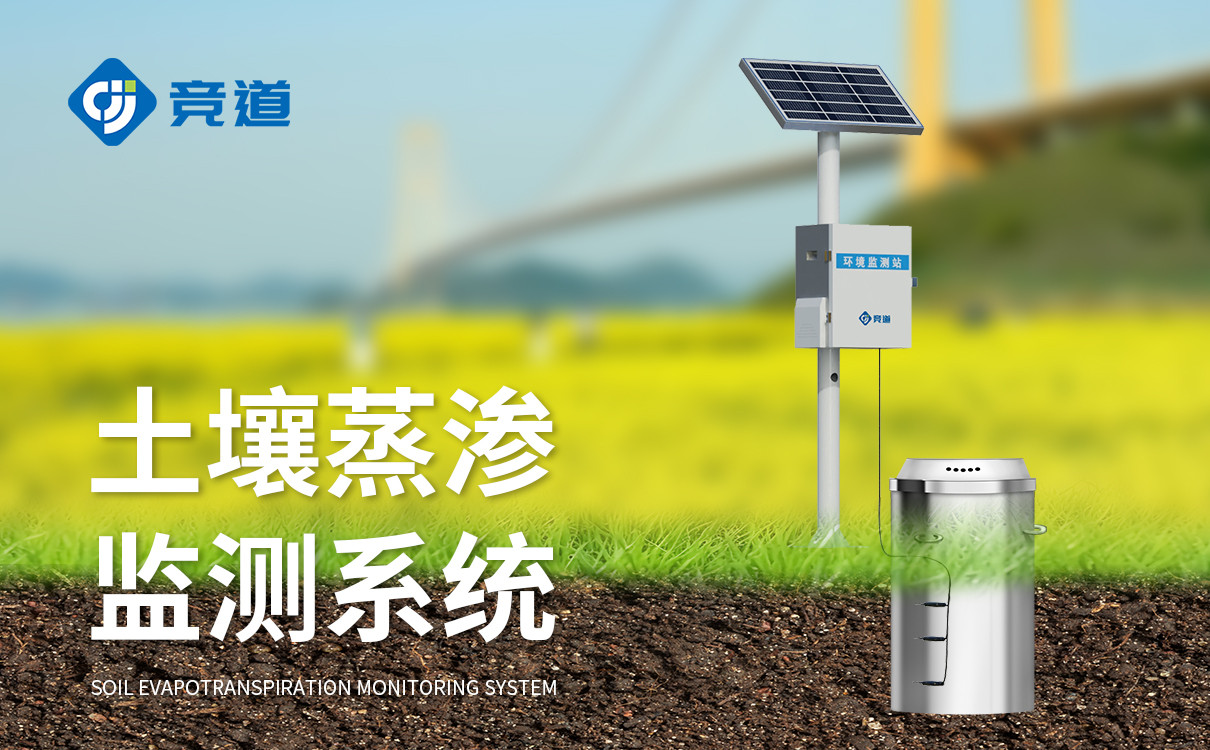

儀器用途
基于水量平衡原理直接測量地表蒸散的成組設備,能夠?qū)崿F(xiàn)降雨量、蒸發散量和排水量的精確測量;選配各種類型的傳感器,可用于研究水分平衡、物質平衡、土壤溶質運移等領域內的的科研需求。
第二章:儀器組成
? 外桶(),不銹鋼材質;
? 內桶 (),不銹鋼材質;
? 稱重臺,不銹鋼材質;
? 擋水圈,不銹鋼材質;
? 高精度稱重傳感器;
? 下滲水傳感器;
? 排水泵;
第三章:組裝儀器
1.內桶、稱重臺、稱重傳感器、下滲水傳感器已一體式組裝完成,方便現場安裝;
2.排水泵:外置安裝,可使用U型扣安裝到支架或立桿,使用12V供電;
3.排水管安裝:進水管,一端接到外桶底一端連接到泵進水口;出水管,一端接泵出水口一端引到防水盒外排水;
4.下滲水傳感器:翻斗式,已集成于稱重底座;
5.稱重傳感器:0-1000kg,6線制,已集成于稱重底座;
6.橡膠密封圈:用于密封頂圈與外桶連接;
7.蒸滲儀上蓋:配套密封項圈,防止雜物或水進入蒸滲儀;
8.傳感器線纜及抽水管經上蓋防水接頭引出連接到數據采集系統及水泵;
第四章:產品技術參數
1.下滲水傳感器:開關信號,可接數據采集儀記錄,6.28ml/斗;信號線,紅、黑(綠);
2.稱重傳感器:
信號線定義:
紅----SIG+ 白----SIG- 裸線---SHD 黃---SEN+ 綠---EXC+ 棕---SEN- 黑---EXC-
設備尺寸:
