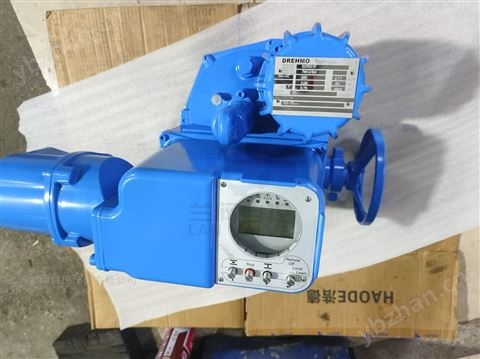

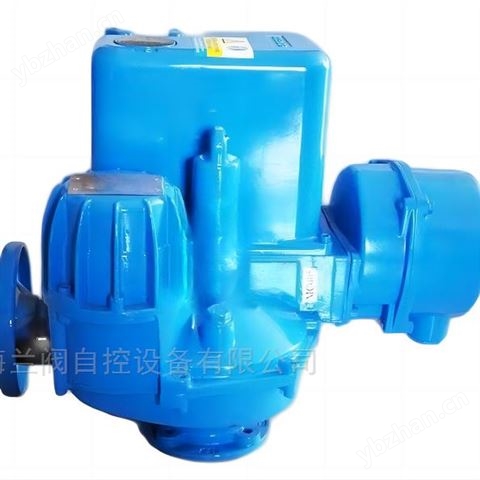

德國進口德瑞模執行器DIM120/DIM160 齊全

返回列表頁

參考價: ￥ 12500

訂貨量: ≥1 件

具體成交價以合同協議為準

產品型號DIM30/DIM59

品牌其他品牌

廠商性質生產商

所在地上海市

在線詢價 收藏產品

聯系方式：秦昊查看聯系方式

更新時間：2025-07-09 22:56:13瀏覽次數：90次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  進口執行器

德瑞模

西貝

西博思

奧瑪

羅托克

全部產品列表

  羅托克
  AUMA/奧瑪
  SIPOS西博思
  其他品牌

上海蘭閥自控設備有限公司

經營模式：生產廠家

商鋪產品：49條

所在地區：上海上海市

聯系人：秦昊（經理）

詢價 給他留言

產品簡介

材質	鑄鐵,鋁合金	產地	進口
產品用途	閥門驅動裝置	工作壓力	常規Mpa
加工定制	是	驅動能源	電動
適用領域	船舶行業,液氯行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業,核電行業,消防,供熱	通道位置	其他
執行質量標準	國標

德國德瑞模（EMG）的電動執行器，作為工業自動化領域的關鍵設備，憑借技術與精良制造工藝，在各類工業場景中承擔起精準驅動閥門的重任。自 1946 年公司成立以來，德瑞模在電動執行器制造方面積累了豐富經驗，產品廣泛應用于電力、石油化工、冶金、污水處理等多個行業，為保障生產流程的穩定、高效運行提供可靠支持。德國進口德瑞模執行器DIM120/DIM160 齊全

詳細介紹

一、產品概述

德國德瑞模（EMG）的電動執行器，作為工業自動化領域的關鍵設備，憑借技術與精良制造工藝，在各類工業場景中承擔起精準驅動閥門的重任。自 1946 年公司成立以來，德瑞模在電動執行器制造方面積累了豐富經驗，產品廣泛應用于電力、石油化工、冶金、污水處理等多個行業，為保障生產流程的穩定、高效運行提供可靠支持。德國進口德瑞模執行器DIM120/DIM160 齊全

二、主要組成部件及特點

封閉式電機：采用全封閉高轉矩、低慣性鼠籠式封裝電機，具備出色的防潮和防塵性能，絕緣等級達到 F 級。這使得電機能夠在惡劣環境下可靠運行，如多塵的礦山、潮濕的污水處理廠等場景，有效避免因環境因素導致的電機故障，確保執行器的穩定工作。

帶偏心行星齒輪機構：該機構中所有行星齒輪組件圍繞輸出中心主軸安裝，運行時始終有數個齒處于嚙合狀態。與傳統直齒齒輪和蝸輪蝸桿結構相比，其結構更為緊湊，機械效率高達 70 - 80%，摩擦小，大大延長了使用壽命。同時，該機構具有自鎖功能，且采用潤滑設計，無需額外添加潤滑劑，減少了維護工作量。

可拔插式電氣接線盒：接線盒設計為可拔插式，內部設有緊湊的接線插座，用于分別連接控制信號線和電源電纜線。初次安裝接線完成后，后續無需再次拆線，極大地方便了接線操作，提高了安裝和維護的便利性。

不帶離合器的手輪操作機構：手輪始終處于嚙合狀態，在電動與手動模式切換時，無需離合操作即可直接驅動閥門。這種設計不僅方便實用，減少了故障點，而且在電動運行時，手輪保持靜止，即使誤操作手輪也不會對執行器運行產生負面影響。此外，還可提供專用連接件，以便通過電動工具快速驅動閥門 。

組合傳感器：能夠分別對輸出軸的位移量和實際承受的力矩值進行測量。其工作原理是利用霍爾效應（基于磁極），采用編碼方式將測量值轉換成對應的數字信號。該傳感器具有諸多優點，如無需備用電池，在停電期間也能準確記錄參數變化；采用非接觸式設計，無摩擦，使用壽命長；具備位置和扭矩精度以及出色的重復性。

電氣綜合控制單元：?jiǎn)卧獌?nèi)部集成了主控板、定位板（可選）、電機啟動器、空間加熱器等部件?？臻g加熱器由內部電源供電，可根據環境溫度自動調節，有效避免因潮濕空氣冷凝而引發電子器件故障，確?？刂茊卧诟鞣N環境下穩定運行。

三、工作原理

（一）電動工作原理

電機啟動后，通過傳動齒輪組帶動安裝在輸出軸上的偏心輪旋轉。偏心輪的轉動進一步帶動其上的行星齒輪運轉，行星齒輪與太陽齒輪內齒面相互嚙合。由于兩個齒輪齒數存在差異，在電機轉動過程中會形成相對速度。此時，固定在行星輪上的隨動軸帶動驅動圓盤，而驅動圓盤通過鋸齒與空心輸出軸緊密?chē)Ш?，最終實現閥門的開啟和關閉動作。

（二）手動工作原理

當需要手動操作時，無需任何機械轉換裝置。在手動條件下，驅動動力依次經過偏移蝸桿、太陽齒輪及行星齒輪傳遞給驅動圓盤，進而驅動空心輸出軸，實現閥門的手動操作。在此過程中，電機工作時手輪保持靜止，互不干擾。

（三）過扭矩保護原理

太陽輪外齒與偏移蝸桿嚙合，偏移蝸桿由預設加載的彈簧固定在中間部位。當執行器輸出扭矩超過彈簧預設值時，太陽輪上圓周力發生變化，這會使移動蝸桿偏移離開中間位置，并通過扭矩傳動桿啟動組合傳感器。傳感器一旦被觸發，立即切斷電機電源，從而實現過扭矩保護，防止因扭矩過大損壞閥門和執行器部件。

（四）行程位置傳送原理

輸出軸在傳動過程中，帶動嵌裝在其上的行程傳動齒輪組轉動，進而啟動組合傳感器。傳感器將輸出軸的位移量轉換為數字信號，實時反饋閥門的行程位置信息，以便控制系統準確掌握閥門的開度狀態 。

四、工作制式

調節型電動執行器：短時工作模式下，連續工作時間可達 15 分鐘，啟停周期為 1200 次 / 小時 。

開關型電動執行器：同樣為短時工作，連續工作時間 15 分鐘，啟停周期為 600 次 / 小時 。

五、主要技術參數

電機電壓：標準電壓范圍為 220V - 690V±10%，支持 3 相或單相電源，頻率為 50Hz 或 60Hz。如需其他電壓等級，可特殊定制。但需注意，若要求在電壓波動至額定電壓 80% 時仍能正常啟動，需在訂貨時明確注明。

防爆等級：可達到 EX - proof 1 區或 2 區防爆標準，適用于易燃易爆等危險環境。

防護等級：一般按 IP67 防護等級供貨，也可應客戶需求提供 IP68 防護等級的產品。IP67 防護等級可有效防塵、防水，能在 1 米深的水下浸泡 30 分鐘不受影響；IP68 防護等級則具備更強的防水能力，可適應更惡劣的水下環境。

環境溫度：標準型號適用環境溫度范圍為 - 25℃至 + 70℃；防爆型號適用溫度范圍為 - 20℃至 + 40℃。此外，還可根據特殊需求提供適應更高或更低溫度環境的產品。

基本誤差：控制精度高，基本誤差僅為 1%，確保閥門定位的準確性。

重復性：重復性誤差為 1%，保證每次操作的一致性和可靠性。

靈敏度：靈敏度在 0.5 - 0.5% 范圍內可調，可根據實際工況需求進行靈活設置。

指令信號容量（內部供電）：24VDC+30%/-10%，電流 30mA 。

反饋信號容量：220VAC，5A 或 110VDC，2A 。

位置量信號負載：750 。

輸入信號負載：100 。

連接導線：動力線截面積 6mm2，控制線截面積 2 - 5mm2 。

導線進口孔：標準配置為 2 個 PG29 和 1 個 PG13.5，也可提供 NPT 標準尺寸。

六、安裝指南

安裝前準備：仔細檢查執行器外觀是否有損壞、變形等情況，各部件連接是否牢固。核對執行器型號與閥門型號是否匹配，確保執行器的技術參數滿足閥門的驅動要求。準備好安裝所需的工具和材料，如扳手、螺絲刀、電纜線等。

安裝步驟：將執行器準確安裝在閥門驅動軸上，確保兩者同心度符合要求。根據執行器的安裝方式，使用合適的連接件將其固定在閥門上。連接電源電纜和控制電纜，按照接線圖正確接線，確保接線牢固，避免短路和斷路。接線完成后，檢查所有連接部位，確保安裝正確無誤。

調試：接通電源，檢查執行器是否正常通電，指示燈顯示是否正常。通過操作按鈕或遠程控制信號，測試執行器的開閥、關閥動作是否順暢，閥門開度反饋是否準確。調整執行器的扭矩設定值和行程限位，使其符合閥門的工作要求。進行多次開閥、關閥測試，確保執行器運行穩定、可靠。

七、維護保養

日常維護：定期檢查執行器的外觀，查看是否有外殼損壞、腐蝕等情況。檢查各部件連接是否松動，如有松動及時緊固。觀察執行器的運行狀態，包括電機的運行聲音、溫度，閥門的開啟和關閉動作是否順暢等。如有異常，及時停機檢查。

定期保養：每隔一段時間（建議半年至一年），檢查齒輪箱內的潤滑油油位，如油位過低需及時添加。檢查潤滑油的質量，如發現變黑、變稠或有雜質，應及時更換。對電機進行保養，清理電機外殼灰塵，檢查電機風扇是否正常運轉，測量電機絕緣電阻，確保電機性能良好。檢查組合傳感器的工作狀態，確保其測量精度和可靠性。

故障排查與維修：當執行器出現故障時，首先根據故障現象判斷故障類型。如電機無法啟動，可能是電源問題、電機故障或控制線路故障；閥門動作異常，可能是扭矩設定不當、行程限位故障或齒輪磨損等。針對不同的故障原因，采取相應的維修措施，如更換損壞的部件、調整參數等。在維修過程中，嚴格按照操作規程進行，確保維修質量。

八、注意事項

使用環境：執行器應安裝在干燥、通風良好的環境中，避免陽光直射和雨淋。在有易燃易爆氣體或粉塵的環境中，應選用防爆型執行器，并確保安裝符合相關防爆要求。

電源要求：確保接入執行器的電源電壓、頻率與執行器的額定參數一致，電源波動應在允許范圍內。使用穩定的電源，避免電源干擾對執行器控制精度產生影響。

操作規范：在操作執行器時，應嚴格按照操作規程進行，避免誤操作。禁止在執行器運行過程中進行帶電插拔接線等危險操作。

維護安全：在進行維護保養和故障維修時，務必先切斷電源，確保人員安全。對于不熟悉執行器結構和維修方法的人員，請勿擅自進行維修操作，應尋求專業技術人員的幫助。

德國進口德瑞模執行器DIM120/DIM160 齊全
