產品型號ETCR5000
品 牌銥泰/Etcr
廠商性質生產商
所 在 地佛山市
聯系方式：郁先生查看聯系方式
更新時間：2025-07-14 10:14:53瀏覽次數：58次
聯系我時，請告知來自 儀表網| 產地 | 國產 | 工作環境 | -10℃～40℃℃ |
|---|---|---|---|
| 加工定制 | 否 | 開口尺寸 | 300mmmm |
| 外形尺寸 | 240mm×170mm×68 mmmm | 響應時間 | 500mS |
| 應用范圍 | 能源管理系統 |

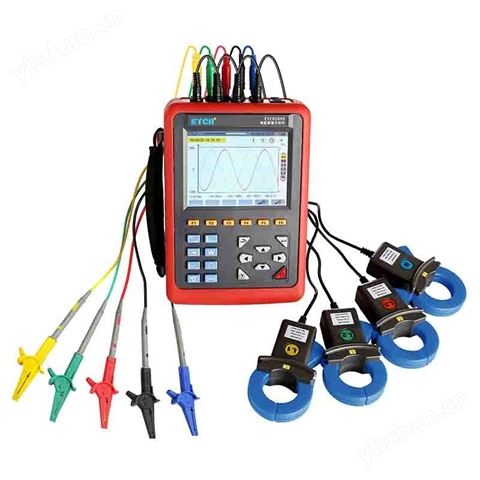

銥泰ETCR5000電能質量分析儀對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。4通道電流、電壓測量，同時捕捉和記錄電量參數、波形，為你提供工作所需的全部電能質量信息。SD卡2G，配有USB接口。
電能質量分析儀產品特點
1. 對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
2. 多款電流傳感器提供選擇，應對各種場所。
3. 4通道電流、4通道電壓測量，同時捕捉和記錄電量參數、波形，為你提供工作所需的全部電能質量信息。
電能質量分析儀產品功能
1. 測試功能：波形實時顯示（4路電壓/4路電流）；電壓和電流真有效值；電壓直流成份；電流和電壓峰值；電流和電壓一段時間內的zui大/zui小值；相量圖顯示；各相諧波的測量，達50次諧波；柱形圖顯示各相電流和電壓的諧波比；總諧波失真度（THD）的計算；各相有功/無功/視在功率值及總值；各相有功/無功/視在電能值及總值；變壓器K因數計算；COSφ位移功率因數（DPF）和功率因數（PF）的計算；閃變計算；三相不平衡計算（電壓和電流）
2. 捕捉和監測功能：可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器zui多可同時存儲150組瞬態波形。
3. 啟動電流監測：可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
4. 記錄存儲功能：可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔1分鐘記錄一次，約可以記錄300天）
5. 告警功能：可對選定的參數可根據需要設定限值，監測其是否超限，超時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，zui多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的zui短時間。zui多可以存儲12800組告警日志記錄。
6. 截屏功能：在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。zui多可同時保存60組截圖
7. 通訊功能：通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
8. 設置功能：用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；可設定儀器的接線方式及電網類型；可選定不同電流鉗和不同電壓測試變比；可選定中文菜單或者英文菜單。
9. 中/英文幫助菜單：操作時的每個階段可隨時按下“幫助"鍵獲取相關幫助信息。
一般規格
電 源 | DC 9.6V，4500mAh 可充鋰電池，外接充電器；工作電流約490mA，電池連續工作約8小時 | ||
電池電量指示 |
| ||
顯示模式 | LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm | ||
電流測試 | 電流傳感器：008B；040B；068B；300F（選購） | ||
電壓測試 | 線電壓：1.0V～2000V；相電壓：1.0V～1000V | ||
電量電能參數 | W，VA，var，PF，DPF，cosφ，tanφ；Wh，Varh，Vah | ||
通道數 | 4路電壓，4路電流 | ||
三相不平衡度 | 有 | 啟動電流模式 | 有，100秒 |
頻 率 | 40Hz～70Hz | 峰 值 | 有 |
諧 波 | 有，0～50次 | 相量圖顯示 | 自動 |
總諧波失真 | 有，0～50次，各相 | 截圖容量 | 60個 |
暫態記錄組數 | 150組 | 菜單語言 | 中文、英文 |
電壓閃變 | 有 | 通訊接口 | USB |
記 錄 | 300天（同時記錄20個參數，每1分鐘記錄1點） | ||
zui小/zui大記錄值 | 有，可測一段時間內的zui大zui小值 | ||
告 警 | 40種不同類型參數選擇，12800組告警日志 | ||
自動關機 | 在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機 | ||
在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 | |||
背光功能 | 有，適合昏暗場所及夜間使用 | ||
儀表尺寸 | 長寬厚：240mm×170mm×68 mm | ||
儀器質量 | 約9.2kg(含包裝及全套電流鉗) | ||
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ | ||
適合安規 | IEC 61010 1000V CAT III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 | ||

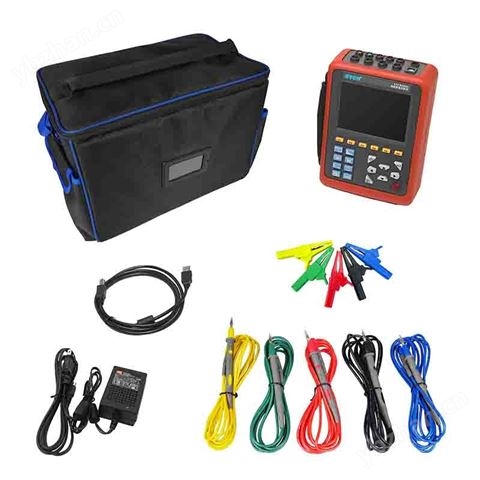

隨機附件 | 主機：1臺；工具包：1件；表筆測試線：5條（黃，綠，紅，黑，藍各1條）；鱷魚夾：5個； 充電器：1個；2G內存卡：1個；電流傳感器：選購（300F電流鉗含電池） | ||
電流傳感器特性（選購件）
電流傳感器型號 | 電流鉗 | 電流真有效值 | 電流真有效值zui大誤差 | 相位角φ zui大誤差 |
ETCR 008B CT尺寸：Ф8mm | 10mA～99mA | ±(1 %rdg + 3dgt) | ±(1.5°),Arms≥20mA | |
100mA～10.0A | ±(1 %rdg + 3dgt) | ±(1°) | ||
ETCR 040B CT尺寸：Ф40mm | 0.10A～0.99A | ±(1 %rdg + 3dgt) | ±(1.5°) | |
1.00A～100A | ±(1 %rdg + 3dgt) | ±(1°) | ||
ETCR 068B CT尺寸：Ф68mm | 1.0A～9.9A | ±(2 %rdg + 3dgt) | ±(3°) | |
10.0A～1000A | ±(2 %rdg + 3dgt) | ±(2°) | ||
ETCR 300F CT尺寸：Ф300mm | 10A～99A | ±(1 %rdg + 3dgt) | ±(3°) | |
100A～6000A | ±(1 %rdg + 3dgt) | ±(2°) |
ET儀表精度
測量規格 | 測量范圍 | 顯示分辨率 | 參考范圍內的誤差 |
頻率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
相電壓真有效值 | 1.0V～1000V | zui小分辨率0.1V | ±(0.5%rdg+5dgt) |
線電壓真有效值 | 1.0V～2000V | zui小分辨率0.1V | ±(0.5%rdg+5dgt) |
直流電壓 | 1.0V～1000V | zui小分辨率0.1V | ±(1.0%rdg+5dgt) |
電流真有效值 | 10mA～6000A | zui小分辨率1mA | ±(0.5%rdg+2dgt) |
相電壓峰值 | 1.0V～1414V | zui小分辨率0.1V | ±(1.0%rdg+5dgt) |
線電壓峰值 | 1.0V～2828V | zui小分辨率0.1V | ±(1.0%rdg+5dgt) |
電流峰值 | 10mA～6000A | zui小分辨率1mA | ±(1.0%rdg+5dgt) |
峰值因數 | 1.00～3.99 | 0.01 | ±(1%rdg+2dgt) |
4.00～9.99 | 0.01 | ±(5%rdg+2dgt) | |
有功功率 | 0.000W～9999.9kW | zui小分辨率0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
無功功率 電感性&電容性 | 0.000VAR～9999.9kVAR | zui小分辨率0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
視在功率 | 0.000VA～9999.9kVA | zui小分辨率0.001VA | ±(1%rdg+3dgt) |
功率因數 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
有功電能 | 0.000Wh～9999.9MWh | zui小分辨率0.001Wh | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
無功電能 電感性&電容性 | 0.000VARh～9999.9MVARh | zui小分辨率0.001VARh | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
視在電能 | 0.000VAh～9999.9MVAh | zui小分辨率0.001VAh | ±(1%rdg+3dgt) |
相位角 | -179°～180° | 1° | ±(2°) |
Tanφ(VA≥50VA) | -32.768～32.768 | zui小分辨率0.001 | ±(1%rdg+5dgt) |
位移功率因數(DPF) | -1.000～1.000 | 0.001 | ±(1%rdg+5dgt) |
諧波比(Vrms>50V) | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
諧波角(Vrms>50V) | -179°～180° | 1° | ±(3°)諧波1～25次 |
±（10°）諧波26～50次 | |||
總諧波率(DF或THD-F)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
失真因數(DF或THD-R)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+10dgt) |
變壓器K因數 | 1.00～99.99 | 0.01 | ±(5 %) |
三相不平衡 | 0.0%～100 % | 0.1 % | ±(1 %) |
