高壓絕緣電阻測試儀產品功能
適用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備的絕緣電阻測試。
絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；步進測試（STEP）；斜坡測試（RAMP）。
交直流電壓測試（V）。
高壓絕緣電阻測試儀產品特點
1. 觸摸彩屏，測試數據同屏顯示。測試操作及查詢歷史記錄非常方便。
2. 強抗干擾技術，在分布電容較大的場景下（如長電纜線），以及強電磁干擾環境下(如變電站)，具有穩定的測試能力。
3. 完善的測量指標：絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進（STEP）、斜坡（RAMP）、交直流電壓（V）。
4. 自設置測量模式，可自選PI、DAR計算公式，可自設測試電壓，自設測試時長，可為用戶提供多種選擇方便特殊場景需要。
5. 電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
6. 電流監視器：自動顯示測試回路的電流。
7. 溫度監視器：自動顯示儀表箱內的溫濕度。
8. 自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
9. 大容量測試記錄存儲器，測試記錄可在本儀器直接瀏覽分析?？勺詣?dòng)存儲具有測試日期、測試計時的實時測試數據共1000組。
10. USB通信上傳功能，記錄數據可上傳電腦進行存儲數據統計分析。
11. 藍牙通信功能，可將測試結果上傳到手機。
絕緣電阻測試精度
額定電壓 | 50V | 250V | 500V | 1000V | 2500V | 5000V | 10kV |
測量范圍 及精度 | ±5% | 5.00GΩ | 25.0GΩ | 50.0GΩ | 100.0GΩ | 250GΩ | 500GΩ | 1.00TΩ |
±10% | 50GΩ | 250GΩ | 500GΩ | 1.00TΩ | 2.50TΩ | 5.00TΩ | 10.0TΩ |
其它技術規格
產品型號 | ETCR3500 | ETCR3500B |
額定電壓檔位 | 50V，250V，500V，1000V，2500V，5000V | 50V，250V，500V，1000V，2500V，5000V，10kV |
輸出電壓精度 | +4%±10V（50V時+4%±2V） | +4%±10V（50V時+4%±2V） |
絕緣電阻量程 | 0.005MΩ～5.00TΩ | 0.005MΩ～10.00TΩ |
短路電流 | 5mA MAX | 5mA MAX |
電 源 | DC14.8V，5200mAh可充鋰電池 |
電壓測量 | 范圍：0V～1000V；精度±5%rdg±3V |
自設輸出電壓 | 3500：40V～5kV，3500B：40V～10kV |
自設測試時間 | 10秒～3600秒 |
極化指數（PI） | 有 |
吸收比（DAR） | 有 |
步進（STEP） | 有 |
斜坡（RAMP） | 有 |
實時電流示數 | 顯示測試電流值，電流顯示范圍：0.001nA～5mA |
實時電壓示數 | 實時監測測試端子電壓，非測試狀態下電壓大于36V時禁止測試，以保護儀表及操作人員安全。 |
測試計時器 | 自動記錄測試時長，計時范圍：0s～9999s |
存儲功能 | 自動存儲測試數據1000組，可在本機顯示、回放保存的測試記錄。 |
USB通信 | 有，可通過USB線將測試記錄轉儲到PC中。 |
藍牙通信 | 有，可連接安卓手機或其他具有藍牙通信功能的裝置。 |
電池電量顯示 | 有電池電量顯示，電池電壓低時提醒及時充電 |
自動關機功能 | 開機15分鐘后自動關機 |
儀表尺寸 | 280mm×260mm×160mm |
儀表質量 | 約5.6kg（含附件） |
保護等級 | 合上蓋子IP65，打開蓋子IP40 |
抗噪聲/干擾 | 6mA |
工作環境 | -20℃～50℃；80%RH |
耐 壓 | AC 3kV 50Hz 1min（測試線路與外殼間） |
適合安規 | IEC61010-1，IEC61326-1 |

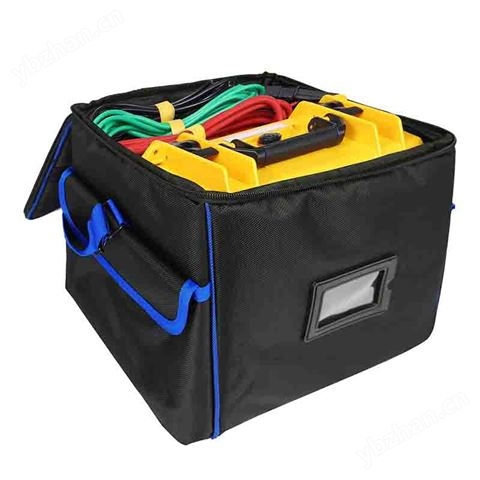

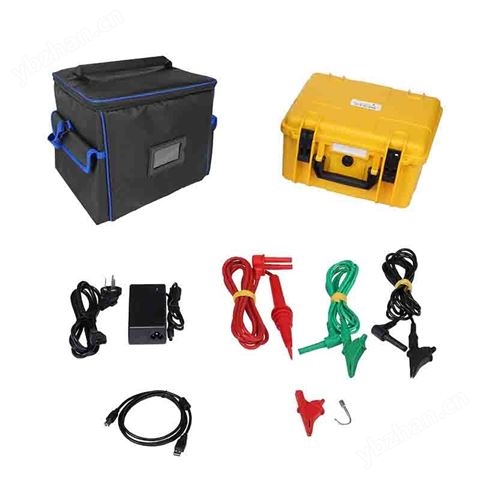

隨機附件 | 主機：1臺；高壓測試線（紅色）：1個；測試線（綠色）：1個；測試線（黑色）：1個；鱷魚夾：1個； 掛鉤：1個；電源適配器：1個；USB通訊線：1條；工具包：1個 |
