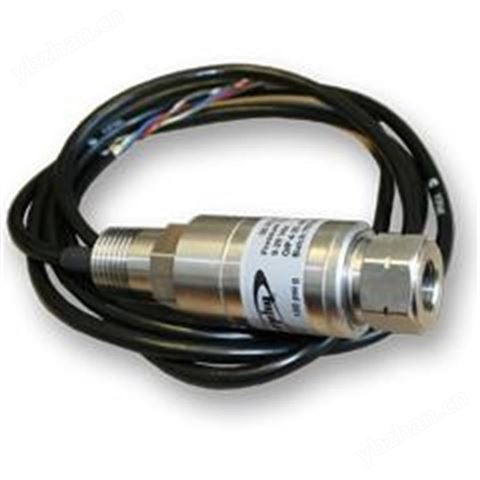

摩菲PXT壓力傳感器是工業級數字壓力傳感器，采用MEMS硅壓阻技術+AI補償算法，實現±0.05%FS超高精度測量。產品通過SIL3/PED認證，適用于精密過程控制、液壓測試、能源計量等關鍵應用。

詳細介紹

1.摩菲PXT壓力傳感器產品概述

摩菲PXT壓力傳感器是工業級數字壓力傳感器，采用MEMS硅壓阻技術+AI補償算法，實現±0.05%FS超高精度測量。產品通過SIL3/PED認證，適用于精密過程控制、液壓測試、能源計量等關鍵應用。

2. 核心技術參數

項目	參數
測量范圍	100Pa~100MPa（表壓/絕壓/差壓）
綜合精度	±0.05%FS（典型值）
長期漂移	<±0.01%FS/年（帶自學習補償）
響應時間	1ms（高速版）/可調0.1~1000ms
介質兼容性	316L/哈氏合金/陶瓷膜片（可選）
通信協議	IO-Link 1.1/Modbus TCP/EtherCAT

3. 創新設計

3.1 智能傳感系統

五維補償：壓力+溫度+靜壓+線性+蠕變（ZL2023 2XXXXXX.X）
自診斷功能：實時監測膜片形變、電路老化、介質結晶風險

3.2 硬件架構

plaintext

[核心組件]
1. MEMS壓阻芯片（溫度漂移<±0.001%FS/℃）
2. 24位Σ-Δ ADC（內置數字濾波）
3. 雙核處理器（ARM Cortex-M7+實時協處理器）

[機械接口]
• G1/4"螺紋（標準）
• 平面密封（1000Bar高壓型）
• 衛生型Tri-Clamp（3A認證）

4. 智能功能

動態適應：自動識別介質密度變化（液體/氣體自適應）
預測維護：基于振動頻譜分析軸承磨損狀態（需配合加速度選件）
數據追溯：內置FLASH存儲10萬組帶時間戳數據

5. 安裝與組態

5.1 安裝規范

plaintext

[液體測量]
? 安裝位置低于取壓點（避免氣泡）
? 脈沖場合加裝阻尼器（配件PXT-DMP01）

[氣體測量]
? 取壓管傾斜5°（冷凝液回流）
? 爆炸性環境需選PXT-EX型號

5.2 快速配置

NFC近場配置：手機APP觸碰感應區
Web界面：通過IPv6地址遠程訪問

6. 型號選配

型號	特性	認證
PXT-UHP	超高壓型（1.6GPa）	ASME B40.100
PXT-MINI	微型化（Φ15mm）	IEC 61010-1
PXT-HYBRID	壓力+溫度+流量三合一	MID II認證
PXT-EX	本安+隔爆雙認證（Zone 0/1）	ATEX/IECEx/UL
