產品簡介

武漢SR-9型混凝土回彈測厚儀是根據沖擊回波的原理，針對在單面混凝土進行厚度測量。主要用于樓板厚度、墻體厚度、隧道混凝土厚度、路面混凝土厚度等各種混凝土厚度測量

詳細介紹

武漢SR-9混凝土測厚儀

產品特性：武漢SR-9測厚儀,湖北測厚儀價格,測厚儀原理,單面測厚儀

產品簡介：武漢SR-9型混凝土回彈測厚儀是根據沖擊回波的原理，針對在單面混凝土進行厚度測量。主要用于樓板厚度、墻體厚度、隧道混凝土厚度、路面混凝土厚度等各種混凝土厚度測量。

品牌

辰龍

型號

SR-9

所在地

湖北武漢

湖北武漢SR-9型混凝土回彈測厚儀是根據沖擊回波的原理，針對在單面混凝土進行厚度測量。主要用于樓板厚度、墻體厚度、隧道混凝土厚度、路面混凝土厚度等各種混凝土厚度測量。


測量精度的保證：
（一）影響測量精度的原因：
　　SR-9是通過測試混凝土背面反射回來的機械波的傳播時間來計算混凝土厚度?；炷梁穸鹊扔趥鞑r間乘以速度。而混凝土中的波速在+/-10～15%之間波動，（即3000～4300米/秒。）它與設計配合比﹑骨料類型﹑混凝土標號及混凝土的凝期有關。一般說來，強度低的混凝土，其波速也低；而強度高的混凝土，其波速也高。SR-9儀器默認的波速值是3657米/秒，這是強度范圍在20～30MＰａ之間的混凝土板和墻體的波速值（依據美國CTG-1混凝土厚度測試儀指標）。

（二）厚度誤差與標定：
　　（1．）對于大多數混凝土結構，如不做其它標定，使用SR-9儀器這個默認波速進行計算，得出的混凝土厚度誤差范圍是10%（混凝土中的波速在+/-10～15%之間變化,即3000～4300米/秒。）
　?。?．）如果使用前進行標定可使誤差范圍達1％。
標定方法（兩種）:
　　*種標定，在需要測試的混凝土試件上，找一個已知厚度的測試點（測試構件的厚度可測試部分,或在現場從一個與測試構件的混凝土基本類似的結構或試樣.）輸入可測量點混凝土厚度,再將測試探頭按在厚度已知的地點進行一次測量.采樣出有效數據后,SR-9型混凝土回彈測厚儀測量修正實際值與測量值之差（見SR-9使用手冊）,在這過程中儀器自動確定需要檢測的混凝土的波速值，找出正確施工波速進行測量計算。
注意事項:不應在很厚（40cm）的構件上設置[薄范圍]模式進行標定;  也不應在很?。?2cm）的構件上設置[厚范圍]模式進行標定.同時,標定應該在表面光滑、干凈、背面平坦的構件上進行.以得到zui清楚的數據.一旦得到了有效的波速,儀器將在以后所有的測試中都使用這一波速.直到關機或進行再次標定.（測試人員可通過大量實際測量積累特定混凝土的波速值,以便在同等情況下直接輸入采用）.
　　第二種標定，在檢測混凝土厚度之前，先將需要檢測的混凝土設計厚度值（按設計，正確施工的厚度）輸入SR-9型混凝土回彈測厚儀中，然后進行三個標定點測量，SR-9型混凝土回彈測厚儀按平均值計算出被測試的混凝土構件在設計厚度的情況下的施工波速，然后進行測量，或者直接輸入精度（見SR-9使用手冊）。其原理是：在設計厚度條件下，測量計算出施工波速（或者直接輸入波速），測量整體構件的厚度偏差。

　　在測試構件上沒有已知厚度的部位情況,厚度讀數的精度依然可以通過輸入典型的波速值得以提高.典型波速值的范圍如下:

2000---3000psi:    3300米/秒
3000---4000psi:    3600米/秒
4500---5500psi:    3900米/秒
5500---7000psi:    4200米/秒

注意事項：這些波速值只能是一般性指導，在無法進行直接標定時使用。使用這些波速值可以提高測量精度，但并不能得到與直接標定相同的精度。

　　SR-9型混凝土回彈測厚儀，依據沖擊回波的原理操作、使用、計算。這種方法是專門用于在單個混凝土測試面上進行厚度測試及缺陷探測而開發的。此方法使用一個傳感器來測試和記錄沖擊在臨近傳感器表面產生的回波。這一時間域數據包括初次沖擊產生的能量，還包括沖擊的反射回波（穿透了混凝土構件并從背面反射回來）。其測試過程中影響測量精度的關鍵環節在于被測特定混凝土聲速的確定。而在實際測量中同一構件上的在不同位置混凝土的聲速都不相同，混凝土表面、混凝土內部不同層面的梯度、等等傳播的聲速均不相同，帶來一定的測量誤差。目前國內外利用沖擊回波的原理測量單個混凝土測試面的混凝土厚度現場標定法（找一個已知厚度的測試點）是zui行之有效的方法。而用其他方法測量單個混凝土測試面上的混凝土厚度時，正確操作使用原理與儀器測試誤差保證在檢測規范之內。

SR-9混凝土回彈測厚儀操作

　　我公司開發的SR-9混凝土回彈測厚儀是功能強大的便攜式測試儀器，主要用于測試8-110CM厚的混凝土板和墻的厚度，而不需要鉆孔、取芯或其它辦法，而且只需要接觸測試構建的一個測試面。（相當于美國CTG—1混凝土厚度測試儀同類產品。）
SR-9包括兩個測試范圍。測試設定有兩個范圍選擇模式。一，選擇薄范圍模式，可以測量8-55CM范圍的厚度。需要使用外置小錘（以產生較高的頻率的能量）來激發沖擊，進行回波頻率的測試。二，選擇厚范圍模式，可以測量55CM-110CM的厚度，需要使用外置大一號錘（以產生更大的低頻能量）來激發沖擊，進行回波頻率的測試。設置測試范圍是通過在啟動儀器時，輸入設計厚度值自動完成的，或者在操作過程中通過主菜單手工完成。
SR-9很小巧，由充電池供電，操作起來非常簡便、快速、可靠。任何人，即使沒有經過專門訓練，也能夠掌握基本操作。此說明著重介紹了儀器的數據采集、測量。
基本操作

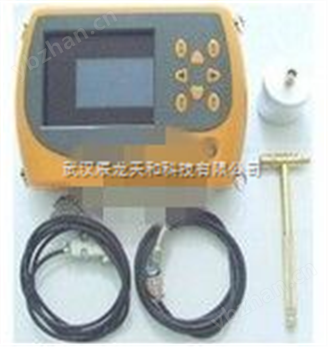

　　SR-9系統主機，測試探頭（傳感器）小錘沖擊器組成在一起，當需要測試薄，厚不同范圍模式的時候，選擇不同大小的沖擊回彈小錘。

SR-9的操作：
　　儀器共有六個操作鍵，分別為【功能】【選擇】【測量】【參數】【調零】【復位】。
當打開SR-9的主機以后，屏幕會顯示開機界面。開機界面為產品的名稱、型號及公司名稱。
*步為保證測量精度，首*行儀器現場校正，或輸入測量參數校正。

方法一：  （解釋見SR—9儀器簡介）
　　A.  輸入被檢測混凝土構件的已知厚度（通過可測部位的實際測量值）。
首先按一下功能鍵，然后，程序要求用戶輸入板或墻的實際厚度（單位為CM）。這時按【參數】鍵在四位數字之間切換，按【選擇】鍵該位數字會在0-9之間跳動。選擇好測試區的實際厚度后，按【調零】鍵，這時儀器就會用這個實際（或設計）厚度設定測試范圍（薄或者厚模式）、zui大厚度（比設計厚度大33％），并且選定一個合適的運算法則。
　　B.  在被檢測混凝土構件上進行測量，（測量數次并選擇一次可靠的測量結果）儀器自動根據混凝土已知輸入的厚度值，測量計算出要檢測混凝土構件的聲速。
　　C.  根據H=C/2F的沖擊回彈法的理論計算公式，開始進行測試。C=根據輸入的混凝土實際測量值計算出的混凝土構件的聲速。F=該混凝土回波頻率值。

方法二：  （解釋見SR—9儀器簡介）。
　　輸入被檢測混凝土構件的設計厚度，或輸入混凝土一個確定聲速值。
首先按一下功能鍵，然后，程序要求用戶輸入板或墻的設計厚度（單位為CM）。這時按【參數】鍵在四位數字之間切換，按【選擇】鍵該位數字會在0-9之間跳動。選擇好測試區的設計厚度后，按【調零】鍵，這時儀器就會用這個實際（或設計）厚度設定測試范圍（薄或者厚）、zui大厚度（比設計厚度大33％），并且選定一個合適的運算法則。
例如，如果輸入了一個20CM，那么zui大厚度將是26CM，將會選定薄的模式，并且將會使用“中等”厚度選定的*化線路來進行自動數據分析。如果不知道期望厚度，只需要輸入一個較大的值，使儀器能在一個更廣的厚度范圍內搜索。對于使用小沖擊錘（薄模式）沖擊器的未知厚度的較薄構建如板或墻，可以輸入一個20-55CM范圍內的值。如果要在厚模式下測試較厚的構件，如不知其大概厚度，可以輸入一個90-110CM范圍那的值。以后如  果有必要的話，用戶可以根據采集到的數據值來縮窄實際厚度范圍，再次進行測試。
　　輸入設計厚度后，所計算的聲速值便存儲在儀器中。
　　如果想人為的設定聲速值則在輸入期望厚度時按【復位】退出到主菜單，按【功能】鍵選擇參數設定，按【選擇】鍵進入?yún)?shù)設定聲音的速度。聲速值的設置與期望厚度值的設置方法相同。輸入確定的聲速（單位為M）。設置完成后，按【復位】鍵記錄并返回主菜單。

注意***：輸入被檢測混凝土構件的設計厚度與輸入混凝土一個確定聲速值是兩個不同作用?。?！

　　前者儀器就會用這個實際（或設計）厚度設定測試范圍（薄或者厚模式）、并且選定一個合適的運算法則。
后者儀器可根據輸入不同的聲速值修正測量計算的混凝土厚度。

第二步：測量各點混凝土厚度。
　　當調零完成或聲速已經被設定，則可以開始測量了。
　?。?）  進入主菜單后按【功能】鍵選擇厚度測量。
　?。?）  然后按【選擇】鍵進入厚度測量。按【選擇】鍵選擇測量范圍（薄或厚）。
　?。?）  然后按【測量】鍵開始測量。當選擇薄的范圍時，小錘敲擊。選擇厚的模式范圍時，用較大的小錘敲擊。

薄模式下小錘的選擇：
　　在薄的模式下測量時，要獲得高質量的數據，選擇合適的小錘是非常重要的。測量8CM-60CM之間的墻體時，0.2公斤重的小錘是*選擇。以產生較高的頻率的能量。
厚模式下小錘的選擇：
　　在厚的模式下測量時，要獲得高質量的數據，選擇合適的小錘是非常重要的。測量60CM-110CM之間的墻體時，0.5公斤重的小錘是*選擇。以產生更大的低頻能量。

操作備注和提示
　　zui大厚度：在理想情況下，儀器測量的范圍約為8CM-110CM。在薄的模式下，其zui可靠的讀數范圍是8CM-55CM，如果設計厚度（或zui大厚度）設置偏高（如測試一塊10CM厚的板時，設計厚度設置為50CM-55CM）。對于靠近操作范圍下限的較薄的板（小于15CM）,測試出的厚度讀數一般偏高。這是正常的，是因?yàn)樵诒“逯杏泄舱瘳F(xiàn)象存在。注意：當在模式下測試一個薄構件時特  容易發生這種共振現象。為避免出現錯誤讀數，儀器要求用戶輸入一個合適的設計厚度，儀器從而自動選定操作模式和峰值運算法則，并計算出zui大厚度。這使其zui大厚度范圍限定在高于設計厚度33%的范圍內。

顯示信息：如果測試結果不清楚，就無法得出厚度，同時可能給出．幾種不同的信息。如果沒有收到混凝土板底產生的一個清晰的板底反射峰值，它就不會給出一個厚度讀數，而會顯示一條信息：說明為什么無讀數。無信號：表示傳感器收到的信號水平不足。當沖擊頭未沖擊到任何表面或未與光滑的混凝土表面良好接觸時．往往產生這種情況。在薄模式下．當沖擊頭沖擊到一個空洞和凹陷的位置，會出現這種情況。如果在薄模式下側試一個平坦的混凝土表面頻頻出現此信息，這是由于敲擊回彈方法沒掌握好，掌握好方法再測試。（一次輕輕的錘擊，小錘能從表面彈回。）
如果在厚模式下顯示此信息，就意味著按收到的信號太弱，不足以觸發此系統。這時  檢查一下傳感器接觸，或敲擊時更大力些。
信號太強：表示信號水平太高。當測試內部有剝離的混凝土或非常薄的材料時，容易出現這種情況。在桌面上或金屬表而、在一塊粘接不好的瓷磚上、或在頂端結構測試時也會出現這種情況。在混凝土圓柱的邊緣或其它干燥的試樣上測試時,偶爾也會出現這種情況。這時，在薄的模式下對探頭用小一點的壓力（或者*不施加壓力）再次進行測試。在厚的模式下表明錘擊力量太大．用小一些的力量在敲擊一下。并不需要用很大力的錘擊力量才能得到高質量的數據。一次輕輕的錘擊，小錘能從表面彈回，往往效果。

SR-9混凝土回彈測厚儀使用指南

一、SR-9混凝土回彈測厚儀開機顯示：（開機預熱五分鐘。）

混凝土回彈測厚儀
-[SR-9]-

二、按[功能]鍵顯示：

功能選擇：

〖參數設置〗
厚度測量
校準調零



　　每按一次[功能]鍵光標框下移一行，循環移動。確定光標位置后按[選擇]鍵。
三、按[選擇鍵]選擇：（解釋見SR—9儀器簡介）
〖參數設置〗：

混凝土中聲速：
V=3650米/秒


　　利用[參數]鍵、[選擇]鍵設定聲速，提高測量精度。[參數]鍵選擇光標位置（即個、十、百、千位數），[選擇]鍵確定光標位置的數字（9—0）。
　　設定后按[復位]鍵保存。除非關機或按動儀器后面的白色按鈕、或重新啟動〖校準選擇〗校準，該參數一直保存，供測量計算。
〖厚度測量〗：

請選擇測量模式：
〖薄模式〗
厚模式



　　按[功能]鍵移動光標位置，選擇方式；按[選擇]鍵確定測量。
　　〖校準調零〗：

進入自動校準狀態
請輸入標準厚度
S=0000



　　利用[參數]鍵、[選擇]鍵設定標準厚度，提高測量精度。[參數]鍵選擇光標位置（即個、十、百、千位數），[選擇]鍵確定光標位置的數字（9—0）。設定標準厚度后按[調零]鍵保存此值后，選擇好位置回彈敲擊。
回彈敲擊后回到主畫面，建立厚度標準。（解釋見SR—9儀器簡介）

功能選擇：

〖參數設置〗
厚度測量
校準調零



　　按[功能]鍵選擇〖厚度測量〗，在按[選擇]鍵（同上述）開始測量。
　　除非關機或按動儀器后面的白色按鈕、或重新啟動〖校準選擇〗校準，該參數一直保存，供測量計算。

小節：
　?。?）利用〖參數設置〗或〖校準調零〗保證測量精度。（解釋見SR—9儀器簡介）。注意[復位]鍵，[調零]鍵保存參數，校準值的正確使用。
　?。?）利用〖厚度測量〗確定〖薄模式〗或〖厚模式〗測量方式。（解釋見SR—9儀器簡介）。注意[功能]鍵移動光標，[選擇]鍵確定。

　　配合[測量]鍵的使用，屏幕提示的配合操作完成測量。熟練掌握回彈的技巧、測試經驗的積累使現場測準確無誤。
充電電池充足電連續使用4—6小時。
